Тема: Частота в кан

Добрый день. Имеем датчик FlexFuel который умеет генерировать частоту 50Гц при отсутствии спирта в топливе и 150Гц при 100% спирте. делает он это в милливольтовом диапазоне.
Задача: вывести в кан количество спирта в топливе.
Как передать это в кан я понимаю но выходят 2 вопроса:
1)понимает ли канни 5.2 частоту в милливольтах или через транзистор поднять ее до 5 вольтовой амплитуды
2) https://forum.canny.ru/viewtopic.php?id=773 исходя из похожей темы немного не понял (много) зачем столько много математических операций при расчете сигнала скорости или тахометра. Подтолкните в нужном направлении.

2 Ответ от Dodgealex (24-08-2021 18:35:38 отредактировано Dodgealex)

  • Dodgealex
  • Активный участник
  • Неактивен
  • Зарегистрирован: 27-07-2020
  • Сообщений: 21

Re: Частота в кан

Первый вопрос отпал - подтяжка на 5в требовалась, вопрос реализации схемы открыт

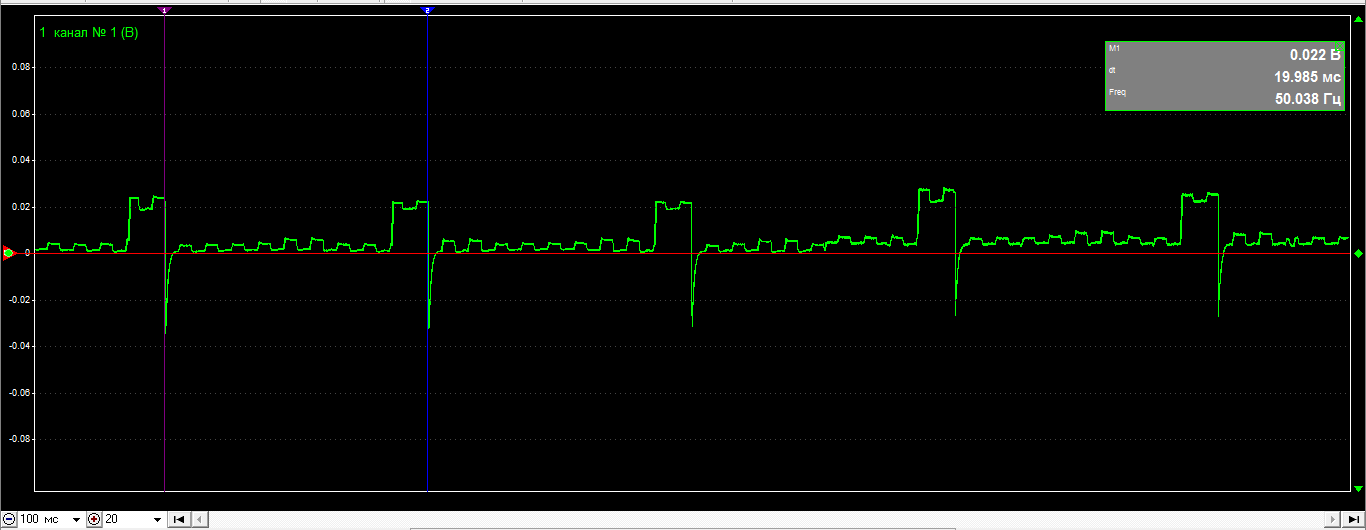

Период при отсутствии спирта 19.9мс, при частоте 150 ГЦ 6.7мс.

Вложений в сообщении

Иконка вложения Безымянный.png 13.77 кб, скачивался 48 раз, последний раз 2021-08-24

3 Ответ от Dodgealex

  • Dodgealex
  • Активный участник
  • Неактивен
  • Зарегистрирован: 27-07-2020
  • Сообщений: 21

Re: Частота в кан

тему можно закрыть - разобрался. Через "представление" от 20000 до 7000 входы и от 0 до 100 выход. Без кучи вычислений

4 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,889

Re: Частота в кан

Отлично! Успехов вам в ваших проектах!
