Тема: Преобразование частотных и число-импульсных сигналов в CAN.

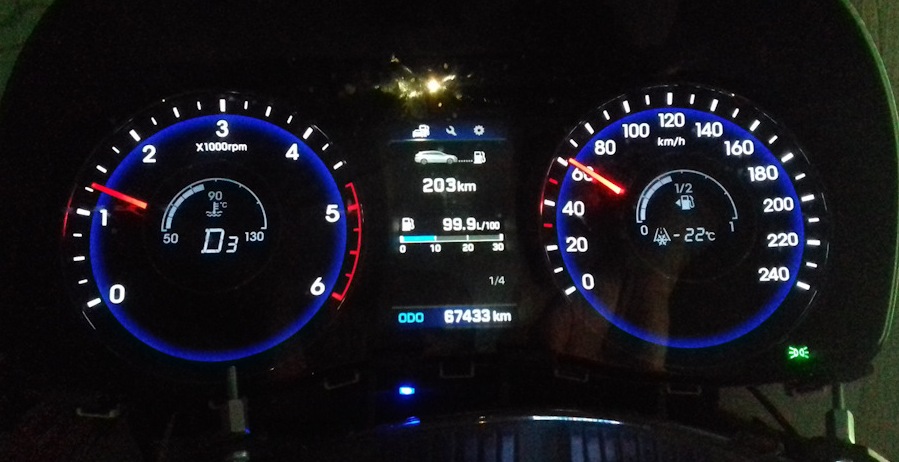

В рамках проекта по внедрению приборной панели от автомобиля Hyundai i40 в автомобиль Hyundai Getz, возникла необходимость преобразовать сигналы датчиков скорости, оборотов двигателя и расхода топлива в посылки шины CAN.
Сигналы скорости и оборотов представляют собой прямоугольные импульсы, частота которых прямо пропорциональна оборотам. Т.е. необходимо измерять частоту. Диапазон частот, в Гетце для сигнала скорости 0-134 Гц. Для сигнала тахометра 0-272 Гц. Сигнал расхода топлива представляет собой импульсы одинаковой длительности (1 мс). Каждому импульсу соответствует фиксированное количество уже израсходованного топлива. Количество фиксированное и всегда одинаковое. Т.е. нужно считать количество импульсов.
Изменяя параметры в диаграмме, можно подстроить работу программы под свои нужды.
Эту задачу удалось успешно реализовать на контроллере CANNY 5 nano.
Хочу от всей Души поблагодарить разработчиков, и, в частности, Дениса, за оказанную помощь в разработке программного обеспечения!
Прилагаю ссылки на статьи с более детальным описанием проекта:
https://www.drive2.ru/l/541942135578953914/
https://www.drive2.ru/l/570260882186043607/
Выражаю надежду, что информация окажется полезной.
