1 (02-07-2020 05:36:48 отредактировано KollesoBrothers)

Тема: Canny 5.2DUO количество фильтров

Здраствуйте, существует 8 правил отбора, а мне нужно больше, есть варианты для этого?
Или второй вариант, как блокировать все , кроме 8 правил.
СПС

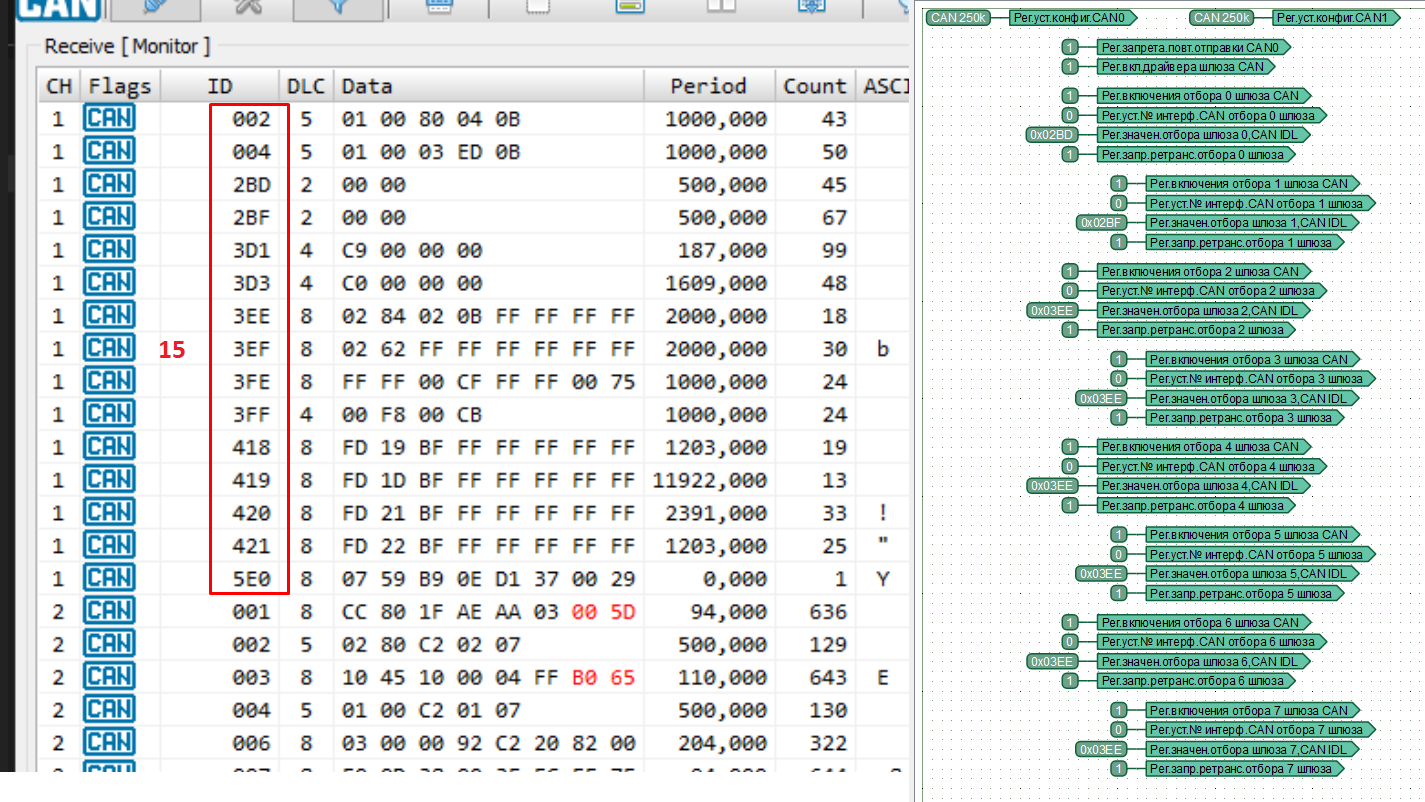

https://forum.canny.ru/misc.php?action=pun_attachment&item=1178&download=0

Вложений в сообщении

Иконка вложения 1112.png 387.79 кб, скачивался 88 раз, последний раз 2020-07-02

Иконка вложения Фильтр 8.cfd 3.12 кб, скачивался 189 раз, последний раз 2020-07-02

2

Re: Canny 5.2DUO количество фильтров

Больше 8 отборов в этом контроллере настроить нельзя. 5.2 duo уже довольно давно снят с производства, ему на смену пришёл 7.2 duo с гораздо большими возможностями при той же цене: https://canny.ru/c72duo/
Так, у него 18 отборов и с более гибкой настройкой.

как блокировать все , кроме 8 правил.

См Фильтрующий режим шлюза CAN  в документации: https://wiki.canny.ru/index.php?title=C … %D0%B0_CAN

3

Re: Canny 5.2DUO количество фильтров

Константин, CANNY пишет:

Больше 8 отборов в этом контроллере настроить нельзя. 5.2 duo уже довольно давно снят с производства, ему на смену пришёл 7.2 duo с гораздо большими возможностями при той же цене: https://canny.ru/c72duo/
Так, у него 18 отборов и с более гибкой настройкой.

как блокировать все , кроме 8 правил.

См Фильтрующий режим шлюза CAN  в документации: https://wiki.canny.ru/index.php?title=C … %D0%B0_CAN

   Давно кучку приобрел.
  Ок еще штудировать буду.

4 (04-07-2020 19:11:54 отредактировано KollesoBrothers)

Re: Canny 5.2DUO количество фильтров

Добрый день еще раз.

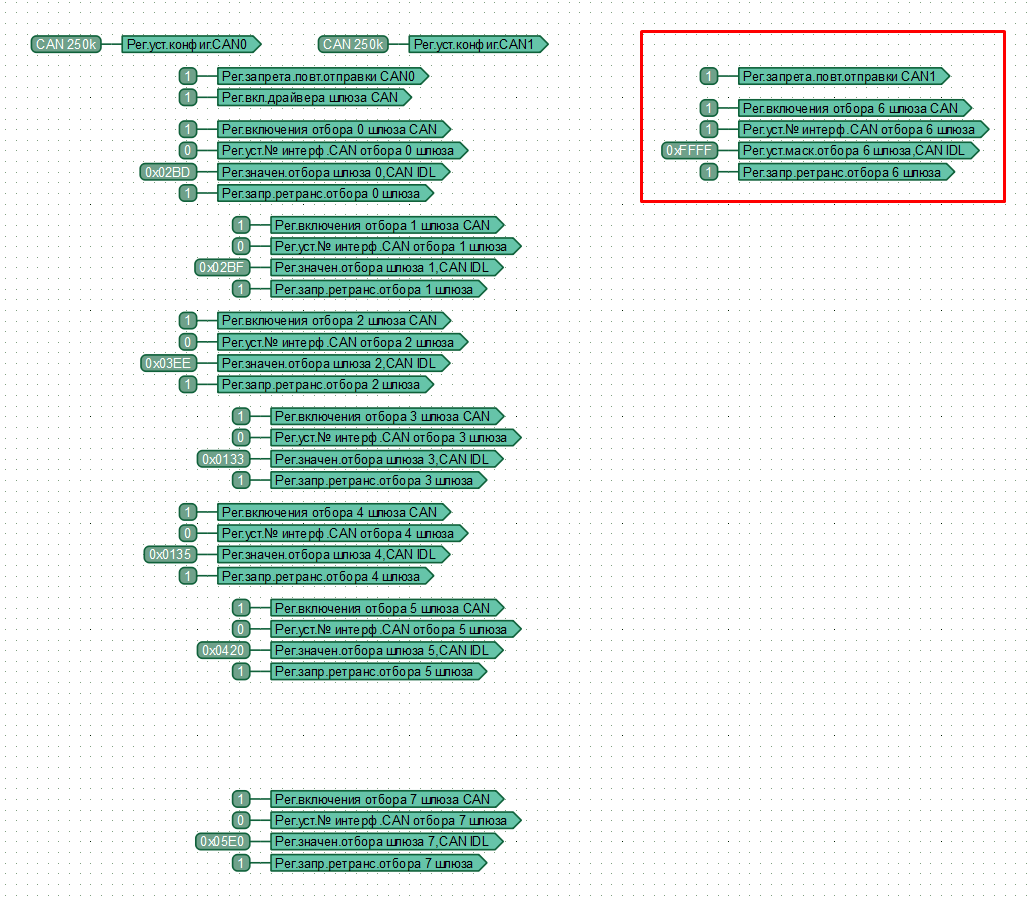

  Фильтрация работает в одну сторону, а во вторую сторону, пытаюсь заблокировать все Маской, не получаеться, не подскажите.

https://forum.canny.ru/misc.php?action=pun_attachment&item=1181&download=0
Пропускает почти все, иногда подтормаживает сообщения

Вложений в сообщении

Иконка вложения Filter.png 80.39 кб, скачивался 85 раз, последний раз 2020-07-04

5

Re: Canny 5.2DUO количество фильтров

Это неверное решение, оно корректно работать не будет. Используйте фильтрующий режим шлюза.

...включить фильтрующий режим шлюза CAN для соответствующего интерфейса: ретранслировать на второй CAN-интерфейс контроллера и передавать в функциональную диаграмму только те CAN-сообщения, которые попали в отборы шлюза, остальные сообщения отбрасывать...

Вложений в сообщении

c52duo_filtermode.PNG, 1.69 кб, 253 x 39
c52duo_filtermode.PNG 1.69 кб, скачивался 974 раз, последний раз 2020-07-06

6

Re: Canny 5.2DUO количество фильтров

Денис, CANNY пишет:

Это неверное решение, оно корректно работать не будет. Используйте фильтрующий режим шлюза.

...включить фильтрующий режим шлюза CAN для соответствующего интерфейса: ретранслировать на второй CAN-интерфейс контроллера и передавать в функциональную диаграмму только те CAN-сообщения, которые попали в отборы шлюза, остальные сообщения отбрасывать...

    Спасибо, огромное)

7 (26-07-2020 19:53:54 отредактировано KollesoBrothers)

Re: Canny 5.2DUO количество фильтров

Денис, CANNY пишет:

Это неверное решение, оно корректно работать не будет. Используйте фильтрующий режим шлюза.

...включить фильтрующий режим шлюза CAN для соответствующего интерфейса: ретранслировать на второй CAN-интерфейс контроллера и передавать в функциональную диаграмму только те CAN-сообщения, которые попали в отборы шлюза, остальные сообщения отбрасывать...

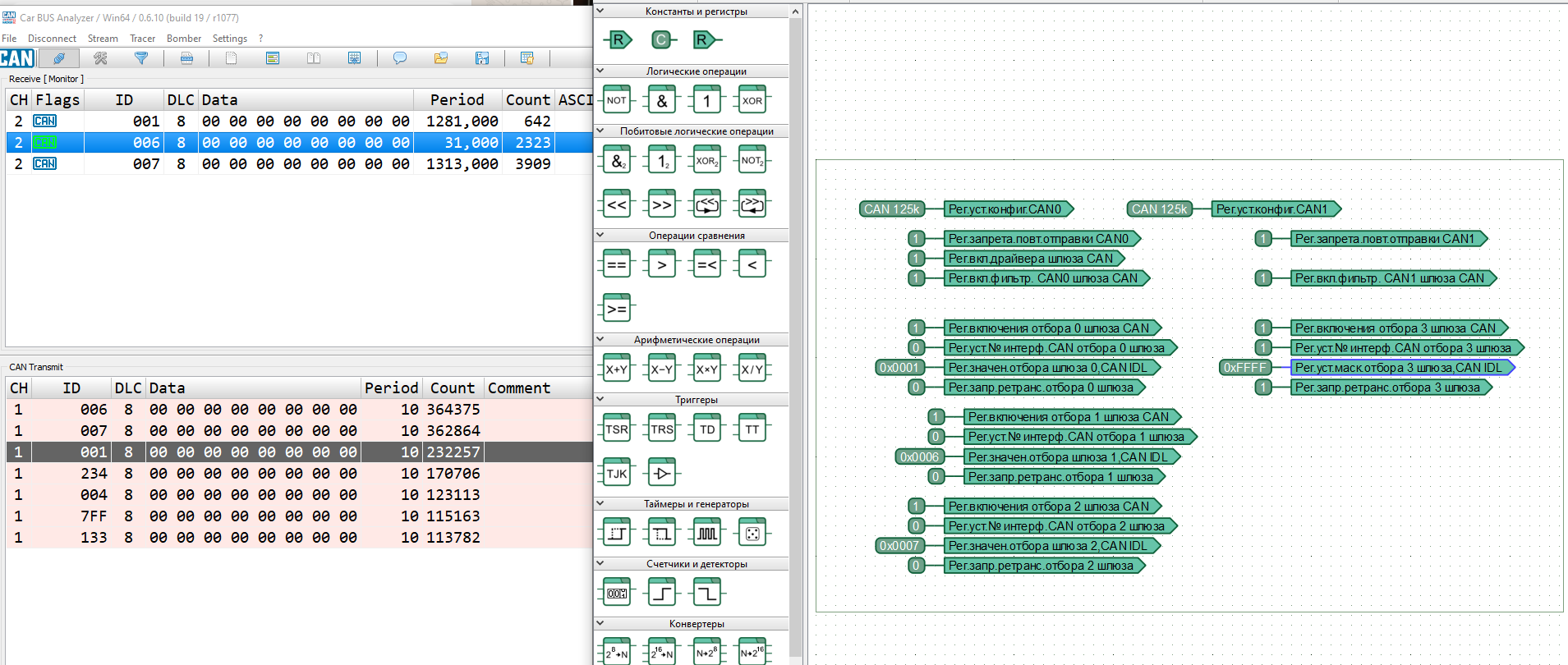

Все равно, тормозит отправка, при поступлении более 3-х сообщений в фильтр.
Вроде нагрузка меньше должна стать, ретранслировать все пару сообщений, с другой стороны блокировать всех.
Тормозит на полминуты и более отправка

https://forum.canny.ru/misc.php?action=pun_attachment&item=1188&download=0

Вложений в сообщении

Иконка вложения Filter.png 80.39 кб, скачивался 84 раз, последний раз 2020-07-26

Иконка вложения Фильтр 125 кбит шины.png 150.73 кб, скачивался 87 раз, последний раз 2020-07-26

8

Re: Canny 5.2DUO количество фильтров

Использовать отбор №3 для блокировки ретрансляции всех сообщений из CAN1 не нужно. Достаточно установить фильтрующий режим этого интерфейса.
Воспроизвели Вашу диаграмму (CannyLab 1.42, c52duov00156.ccx). Проверили на стенде. Никаких задержек в передаче сообщений не обнаружено. Диаграмма во вложении.
Убедитесь, что на каждом из интерфейсов установлены терминаторы, а также что со стороны CAN1 есть приемник сообщений, т.е. устройство, подтверждающее прием сообщения (не находящееся в режиме "только чтение").
