Тема: Камера переднего вида для Mazda (готовое решение)

Предлагаю готовое решение (ПО платное) для подключения камеры переднего вида на автомобили Mazda на контроллере CANNY•7.2 Duo https://canny.ru/c72duo/.

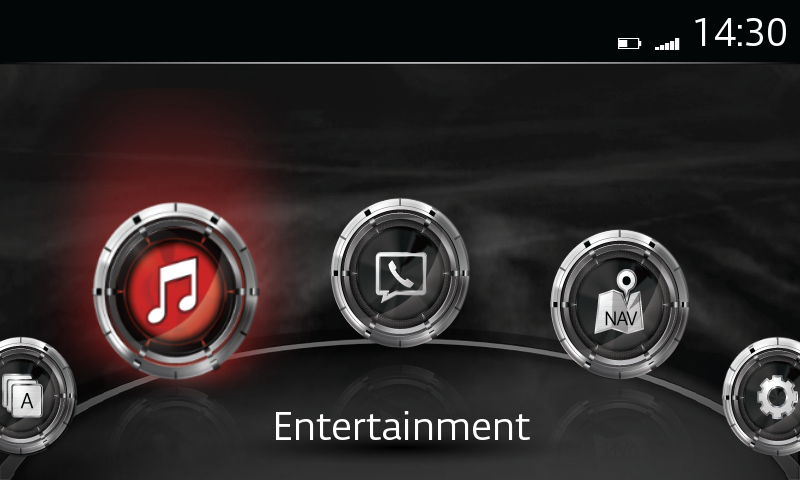

Поддерживаются все без исключения автомобили с развлекательным центром, имеющим меню как на картинке ниже (см.вложение)
Обязательное условие - наличие камеры заднего вида (оригинальной или установленной дополнительно).
Наличие оригинальной камеры со статическими или динамическими линиями разметки не имеет значения (ВНИМАНИЕ! Контроллер автоматически определяет конфигурацию автомобиля и запоминает её, для изменения конфигурации необходим сброс контроллера к первоначальным установкам).
Алгоритм работы:
Камера переднего вида активируется нажатием на оригинальную кнопу "INFO", расположенную на рули или дополнительно установленной тактовой кнопкой (ВНИМАНИЕ! Контроллер автоматически определяет кнопку активации и запоминает её, для изменения кнопки необходим сброс контроллера к первоначальным установкам).
Отключение камеры переднего вида
- Автоматически при наборе скорости свыше 10 км/ч
- Переключение селектора передач в положение "P"
- Выключении зажигания
При активированной передней камере приоритет имеет задняя камера.
Схема подключения во вложении.
Для реализации проекта понадобится коммутатор переключения видеосигнала и питания камеры переднего вида.
Коммутатор можно изготовить самостоятельно, например используя реле с двумя группами контактов или применить готовое решение, например такое https://tecel.ru/catalog/rele-blokirovk … nt-1a-2x3/

Видеоинструкция по программированию контроллера: https://youtu.be/V9usUBKIoYc

Вложений в сообщении

1.png, 318.19 кб, 800 x 480
1.png 318.19 кб, скачивался 195 раз, последний раз 2021-11-29

Иконка вложения 72D.21 Mazda ID.zip 138.59 кб, скачивался 274 раз, последний раз 2021-11-29

Иконка вложения 72D.21 Mazda.pdf 387.89 кб, скачивался 475 раз, последний раз 2021-11-29

2 Ответ от ilentz

  • ilentz
  • Новичок
  • Неактивен
  • Зарегистрирован: 24-12-2022
  • Сообщений: 1

Re: Камера переднего вида для Mazda (готовое решение)

Добрый вечер! Подскажите пожалуйста какова стоимость данного контроллера с ПО?

3 Ответ от Withe

  • Withe
  • Активный участник
  • Неактивен
  • Зарегистрирован: 27-01-2015
  • Сообщений: 32

Re: Камера переднего вида для Mazda (готовое решение)

ilentz пишет:

Добрый вечер! Подскажите пожалуйста какова стоимость данного контроллера с ПО?

Добрый день. Контроллер можете приобрести самостоятельно в CANNY, стоимость ПО 1500 руб.

4 Ответ от devastator

  • devastator
  • Новичок
  • Неактивен
  • Зарегистрирован: 19-02-2024
  • Сообщений: 1

Re: Камера переднего вида для Mazda (готовое решение)

Здравствуйте. Как купить данную прошивку?

5 Ответ от Withe

  • Withe
  • Активный участник
  • Неактивен
  • Зарегистрирован: 27-01-2015
  • Сообщений: 32

Re: Камера переднего вида для Mazda (готовое решение)

devastator пишет:

Здравствуйте. Как купить данную прошивку?

Здравствуйте. для приобретения прошивки можно связаться по почте oleg_koolсобакамайлточкару

6 Ответ от centurionrus

  • centurionrus
  • Новичок
  • Неактивен
  • Зарегистрирован: 30-03-2024
  • Сообщений: 3

Re: Камера переднего вида для Mazda (готовое решение)

Актуальна ли данная тема? Тоже хочу себе поставить камеру переднюю с отдельной кнопкой в блок кнопок слева. Но штатное ГУ только по задней передаче видеовыход на экран выводит. Я так понял мне нужно эмулировать на кан шину сигнал в ГУ на активацию видеовыхода?

7 Ответ от Withe

  • Withe
  • Активный участник
  • Неактивен
  • Зарегистрирован: 27-01-2015
  • Сообщений: 32

Re: Камера переднего вида для Mazda (готовое решение)

centurionrus пишет:

Актуальна ли данная тема? Тоже хочу себе поставить камеру переднюю с отдельной кнопкой в блок кнопок слева. Но штатное ГУ только по задней передаче видеовыход на экран выводит. Я так понял мне нужно эмулировать на кан шину сигнал в ГУ на активацию видеовыхода?

Добрый день. Тема актуальна. Верно, контроллер активирует вход от камеры заднего вида по определенному алгоритму.

8 Ответ от centurionrus

  • centurionrus
  • Новичок
  • Неактивен
  • Зарегистрирован: 30-03-2024
  • Сообщений: 3

Re: Камера переднего вида для Mazda (готовое решение)

Withe пишет:
centurionrus пишет:

Актуальна ли данная тема? Тоже хочу себе поставить камеру переднюю с отдельной кнопкой в блок кнопок слева. Но штатное ГУ только по задней передаче видеовыход на экран выводит. Я так понял мне нужно эмулировать на кан шину сигнал в ГУ на активацию видеовыхода?

Добрый день. Тема актуальна. Верно, контроллер активирует вход от камеры заднего вида по определенному алгоритму.

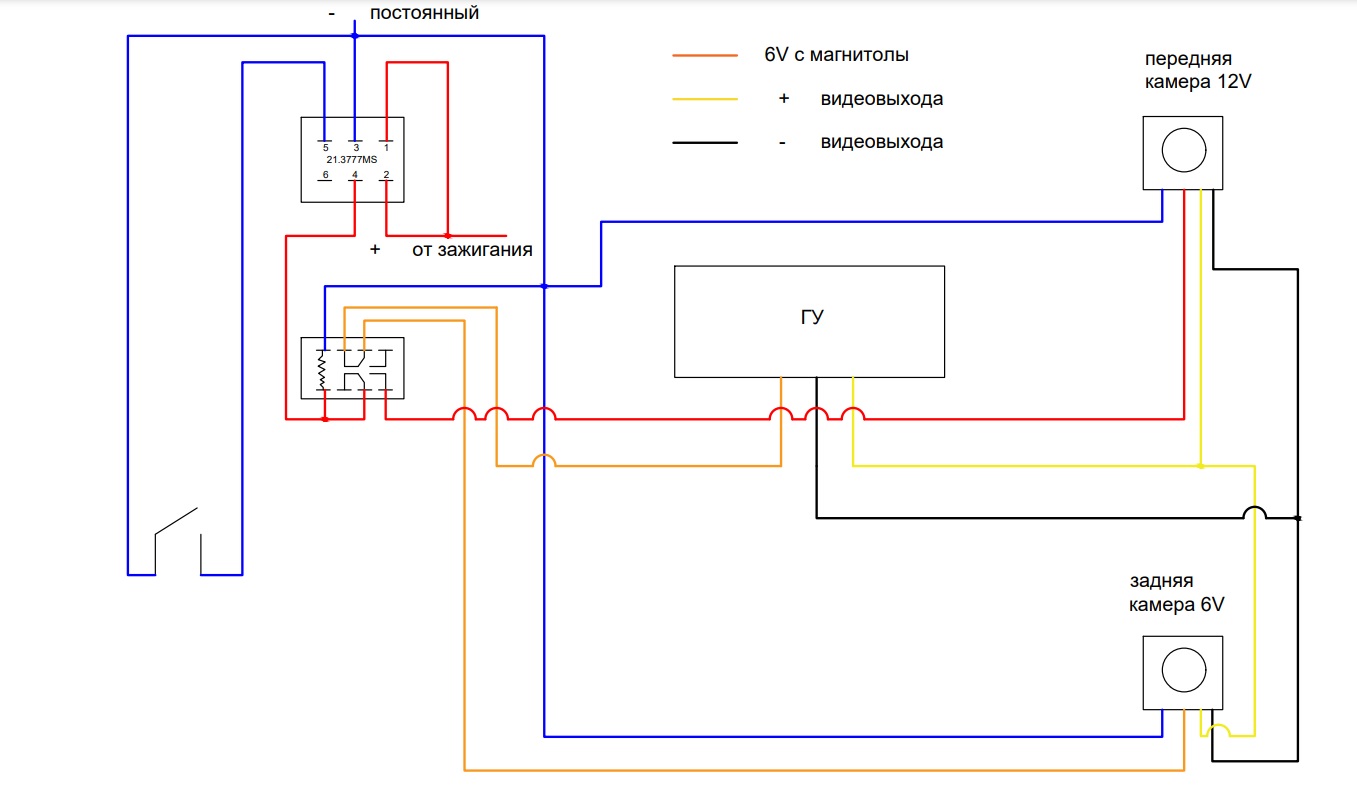

На данный момент переключение камер перед/зад у меня реализовано по питанию через реле с двумя независимыми парами контактов. Нормально замкнутая пара на заднюю камеру, нормально разомкнутая пара на переднюю камеру. Видеосигналы объединены простым разветвителем. Управляется это реле с помощью тактовой кнопки без фиксации и перекидным реле от задних ПТФ ВАЗ. Естественно, вывести видео на экран сейчас могу только при включенной задней передачи с помощью своей тактовой кнопочки. С помощью Вашей прошивки можно будет управлять этой же моей кнопкой для подачи сигнала на canny контроллер? (кнопка кидает один из контактов реле задних ПТФ на общий минус) Пара контактов у кнопки одна. Схема моя прилагается.

Вложений в сообщении

Иконка вложения схема камер.jpg 107.4 кб, скачивался 23 раз, последний раз 2024-03-31

9 Ответ от Withe

  • Withe
  • Активный участник
  • Неактивен
  • Зарегистрирован: 27-01-2015
  • Сообщений: 32

Re: Камера переднего вида для Mazda (готовое решение)

centurionrus пишет:
Withe пишет:
centurionrus пишет:

Актуальна ли данная тема? Тоже хочу себе поставить камеру переднюю с отдельной кнопкой в блок кнопок слева. Но штатное ГУ только по задней передаче видеовыход на экран выводит. Я так понял мне нужно эмулировать на кан шину сигнал в ГУ на активацию видеовыхода?

Добрый день. Тема актуальна. Верно, контроллер активирует вход от камеры заднего вида по определенному алгоритму.

На данный момент переключение камер перед/зад у меня реализовано по питанию через реле с двумя независимыми парами контактов. Нормально замкнутая пара на заднюю камеру, нормально разомкнутая пара на переднюю камеру. Видеосигналы объединены простым разветвителем. Управляется это реле с помощью тактовой кнопки без фиксации и перекидным реле от задних ПТФ ВАЗ. Естественно, вывести видео на экран сейчас могу только при включенной задней передачи с помощью своей тактовой кнопочки. С помощью Вашей прошивки можно будет управлять этой же моей кнопкой для подачи сигнала на canny контроллер? (кнопка кидает один из контактов реле задних ПТФ на общий минус) Пара контактов у кнопки одна. Схема моя прилагается.

контроллер переключает камеры несколько иначе
- активирование оригинальной кнопкой INFO (только для Mazda) или дополнительно установленной импульсной (тактовой) кнопкой (см. схему)
- в качестве коммутатора питания/видеосигнала (по ряду причин, например из за различия синхросигналов двух камер и т.п.) рекомендую использовать сигнальное реле с двумя группами контактов, например IM06
схема для Mazda и Toyota во вложении

Вложений в сообщении

Иконка вложения 72D.21 Mazda.pdf 387.89 кб, скачивался 97 раз, последний раз 2024-03-31

Иконка вложения 72D.21 Toyota.pdf 298.47 кб, скачивался 59 раз, последний раз 2024-03-31

10 Ответ от centurionrus

  • centurionrus
  • Новичок
  • Неактивен
  • Зарегистрирован: 30-03-2024
  • Сообщений: 3

Re: Камера переднего вида для Mazda (готовое решение)

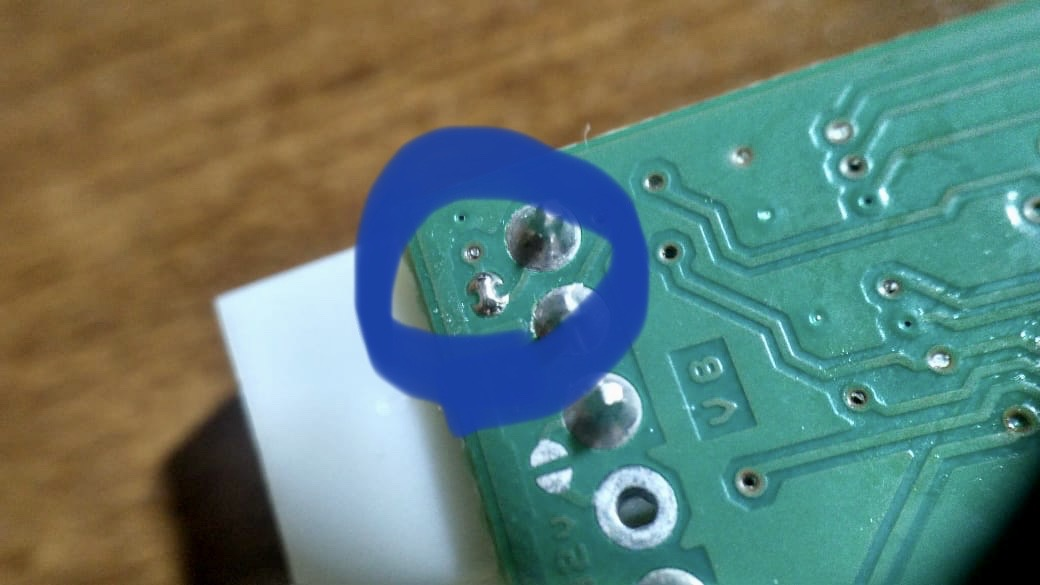

Вот и у меня заработал canny 7.2 duo
