Тема: АЦП вход на CANNY 7.2 Alfa

Добрый день.
Имеется датчик холла с выходным сигналом от 0 до 15В .
При необходимой уставки по току будет сигнал 9.8В. Вроде не чего сложного , но датчик холла может работать и в обратном направлении, т.е. если пойдет через шину обратный ток, то значения уже будут с него от 0 до -15В , соответственно уставка -9.6В. Есть ли мысли как мне измерить отрицательное напряжение с помощью одного и того же АЦП входа на контроллере?

2

Re: АЦП вход на CANNY 7.2 Alfa

Здравствуйте.
Для ответа на Ваш вопрос требуется несколько уточнений:
-что за датчик Вы используете (наименование, код, документация)?
- схема и номиналы напряжений подключения к цепям питания датчика и контроллера.(можно рисунок от руки)

3

Re: АЦП вход на CANNY 7.2 Alfa

Датчик SZ9K-500А/4V  - Работает до 1500А, 500А = 4В выходной сигнал.

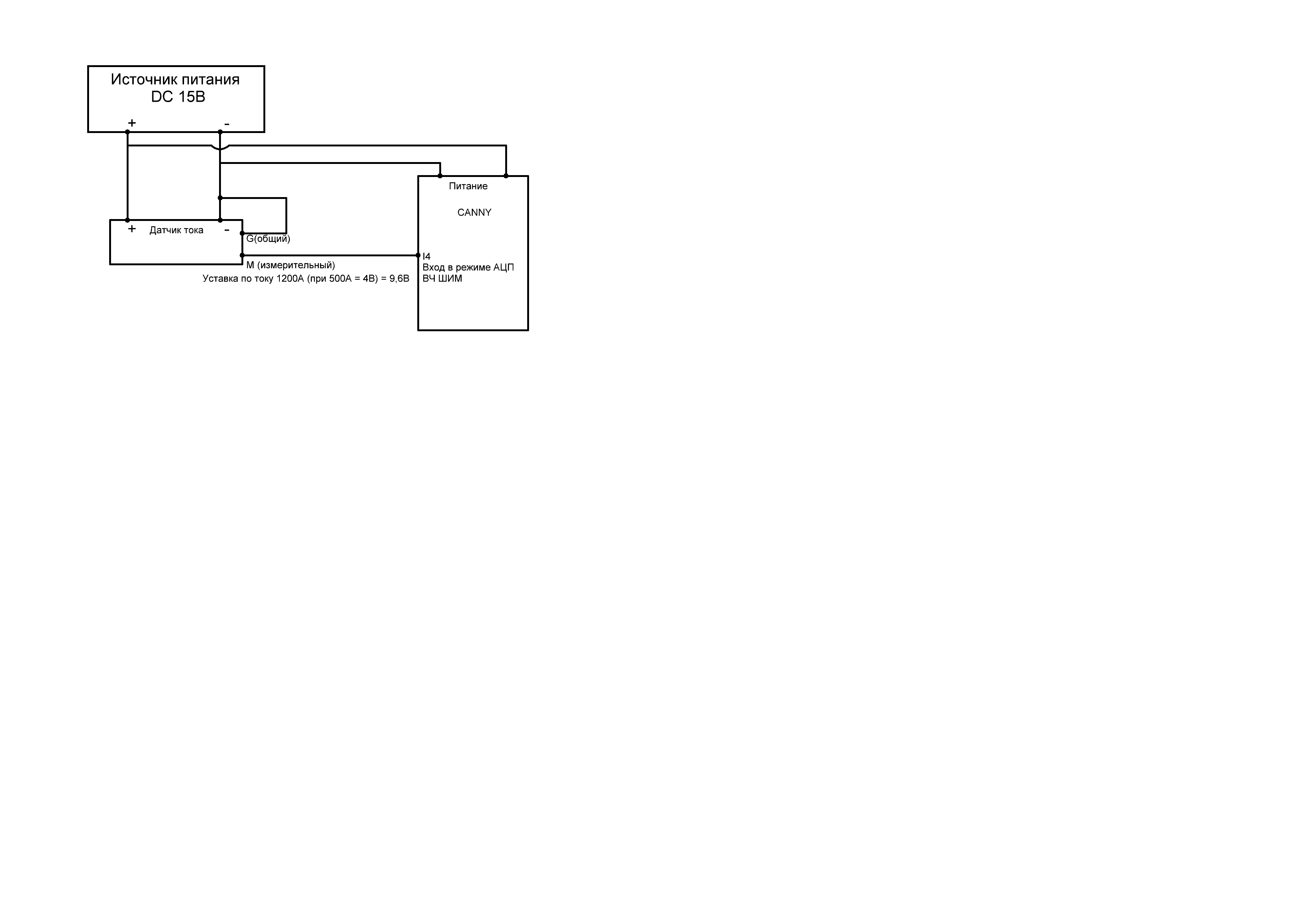

Схему накидал, прикрепляю.

Вложений в сообщении

Иконка вложения 1.GIF 26.18 кб, скачивался 61 раз, последний раз 2021-06-29

4

Re: АЦП вход на CANNY 7.2 Alfa

Данный датчик (https://ldtn.ru/system/product/443/SZ9K.pdf) должен подключаться к 2х-полярному питанию +12...15В и -12...15В относительно общего провода (GND) и соответственно на выходе, в зависимости от направления и величины тока будут появляться потенциалы от -4В до GND и от GND до + 4В. Наши контроллеры не умеют работать с 2х-полярным питанием, поэтому полноценно измерить показания таких датчиков без дополнительной схемы согласования, не получится.

5

Re: АЦП вход на CANNY 7.2 Alfa

Сергей спасибо за развёрнутый ответ, а есть ли в линейке canny контроллеры у меющие работать с токовым кольцом, аналоговый сигнал 4..20мА на вход контроллера?

6

Re: АЦП вход на CANNY 7.2 Alfa

Например, CANNY 7.2 MGX: https://canny.ru/docs/c72mgx/io/#sec--c … rezhim-acp

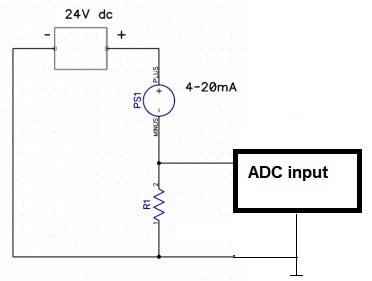

Кроме того, вход АЦП любого контроллера может измерять показания токового датчика 4..20мА при использовании внешнего резистора подходящего номинала.

Вложений в сообщении

current_loop_sensor.jpg, 31.31 кб, 372 x 281
current_loop_sensor.jpg 31.31 кб, скачивался 147 раз, последний раз 2021-07-06
