Тема: Подключение Canny 7 SDK к диагностическому разъёму

Добрый день.
При подключении к CAN в диагностическом разъёме Honda, после включения двигателя на панели приборов начинают мигать куча всяких индикаторов.
Подключил через 4-х контактный разъём на SDK для CAN.
Ситуация повторяется и в режиме монитора, и в режиме выполнения готовой диаграммы. Режим "только чтение" включен, его выключение ничего не меняет.

При подключении в этот-же диагностический разъём WiFi-адаптера для диагностики всё работает нормально, со смартфона считываются нормально параметры при эксплуатации авто, считываются и стираются обнаруженные ошибки в ЭБУ.

Сам SDK CAN-шину считывает нормально. В режиме монитора нашел несколько параметров (переключатель света и поворотов, датчик поворота руля, открытие пары дверей). Сделал тестовую программку, загрузил в SDK, подключил.

На заведённой машине так-же мигает гирляндой панель приборов. При этом на самом SDK шина читается и в соответствии с алгоритмом программы переключаются выходы в зависимости от задействованных датчиков.

2 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,942

Re: Подключение Canny 7 SDK к диагностическому разъёму

Убедитесь, что кроме CAN-H CAN-L к разъему OBD2 подключен так же контакт GND CANNY 7 SDK
Пожалуйста, приведите схему подключения - например фото - что к чему подключено в разъеме OBD2 и сообщите какая модель автомобиля.
Осцилограмма +12В, CAN-H и CAN-L при заведенном двигателе тоже бы помогла.

Сайт Константин, CANNY

3 Ответ от beg (28-03-2021 18:40:29 отредактировано beg)

  • beg
  • Участник
  • Неактивен
  • Откуда: Иркутск
  • Зарегистрирован: 28-03-2021
  • Сообщений: 12

Re: Подключение Canny 7 SDK к диагностическому разъёму

Хонда Степвагон 2015г.
Контакты к диагностическому разъёму подключаются все четыре (с нулевым и питанием).
При автономной работе с диаграммой SDK запитывается от авто через этот разъём.
С осцилографом - отсутствует, может на неделе получится взять на время....

4 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,942

Re: Подключение Canny 7 SDK к диагностическому разъёму

Перемычка терминирующего сопротивления на SDK подключена?
В диагностических целях попробуйте взять питание для CANNY (+12 и GND) не с OBD2 а напрямую с АКБ

Сайт Константин, CANNY

5 Ответ от beg

  • beg
  • Участник
  • Неактивен
  • Откуда: Иркутск
  • Зарегистрирован: 28-03-2021
  • Сообщений: 12

Re: Подключение Canny 7 SDK к диагностическому разъёму

Пробовал с резистором и без ...

6 Ответ от beg

  • beg
  • Участник
  • Неактивен
  • Откуда: Иркутск
  • Зарегистрирован: 28-03-2021
  • Сообщений: 12

Re: Подключение Canny 7 SDK к диагностическому разъёму

Константин, CANNY пишет:

Перемычка терминирующего сопротивления на SDK подключена?
В диагностических целях попробуйте взять питание для CANNY (+12 и GND) не с OBD2 а напрямую с АКБ

Интересно, а в режиме монитора питание в приоритете берётся откуда - с диагностического разъёма или с USB ?

7 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,942

Re: Подключение Canny 7 SDK к диагностическому разъёму

beg пишет:

Интересно, а в режиме монитора питание в приоритете берётся откуда - с диагностического разъёма или с USB ?

На плате SDK установлен преобразователь +5В USB в +12В питания контроллера, который подключен к входу питания контроллера через диод.

Сайт Константин, CANNY

8 Ответ от beg (29-03-2021 13:35:04 отредактировано beg)

  • beg
  • Участник
  • Неактивен
  • Откуда: Иркутск
  • Зарегистрирован: 28-03-2021
  • Сообщений: 12

Re: Подключение Canny 7 SDK к диагностическому разъёму

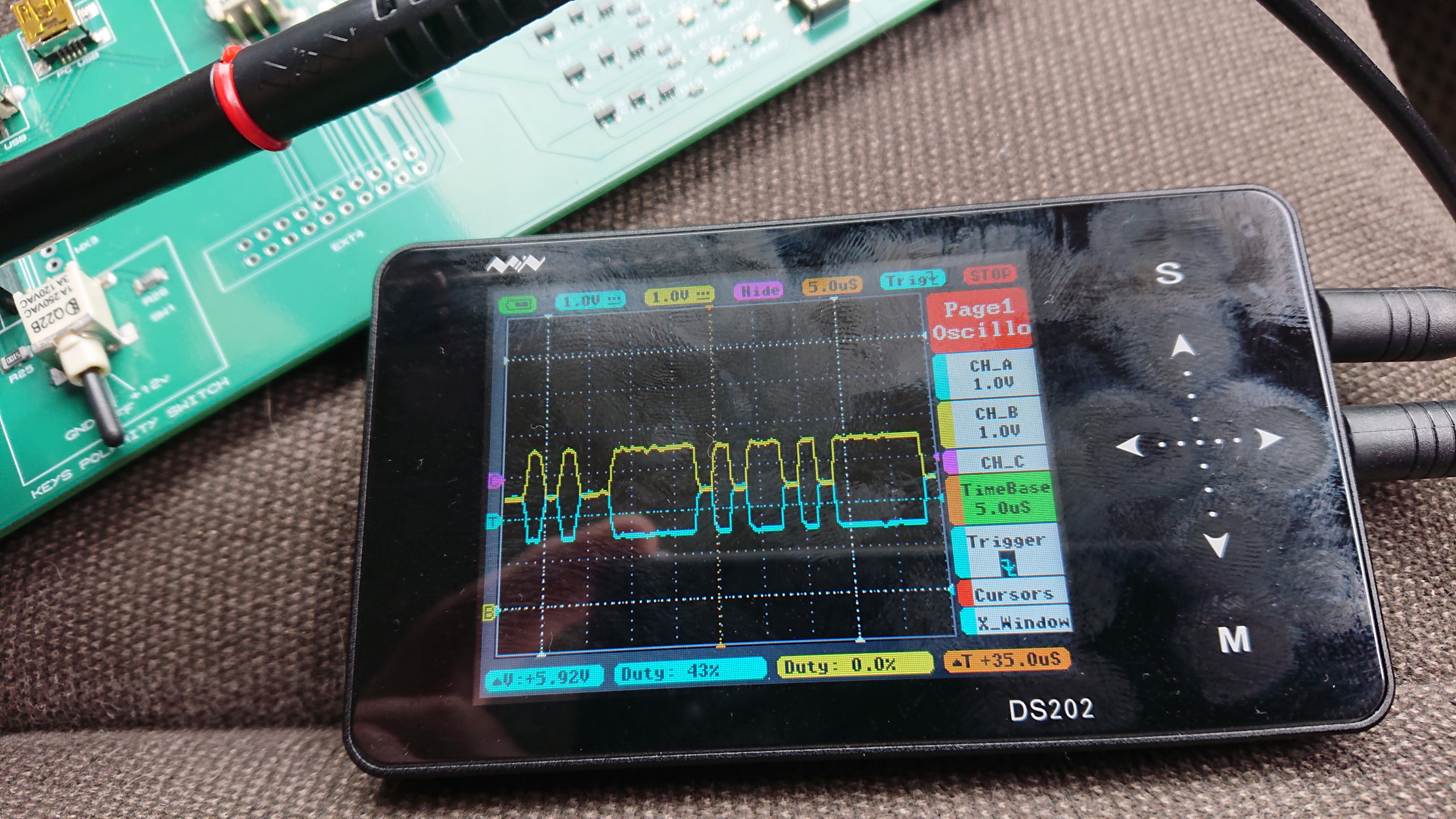

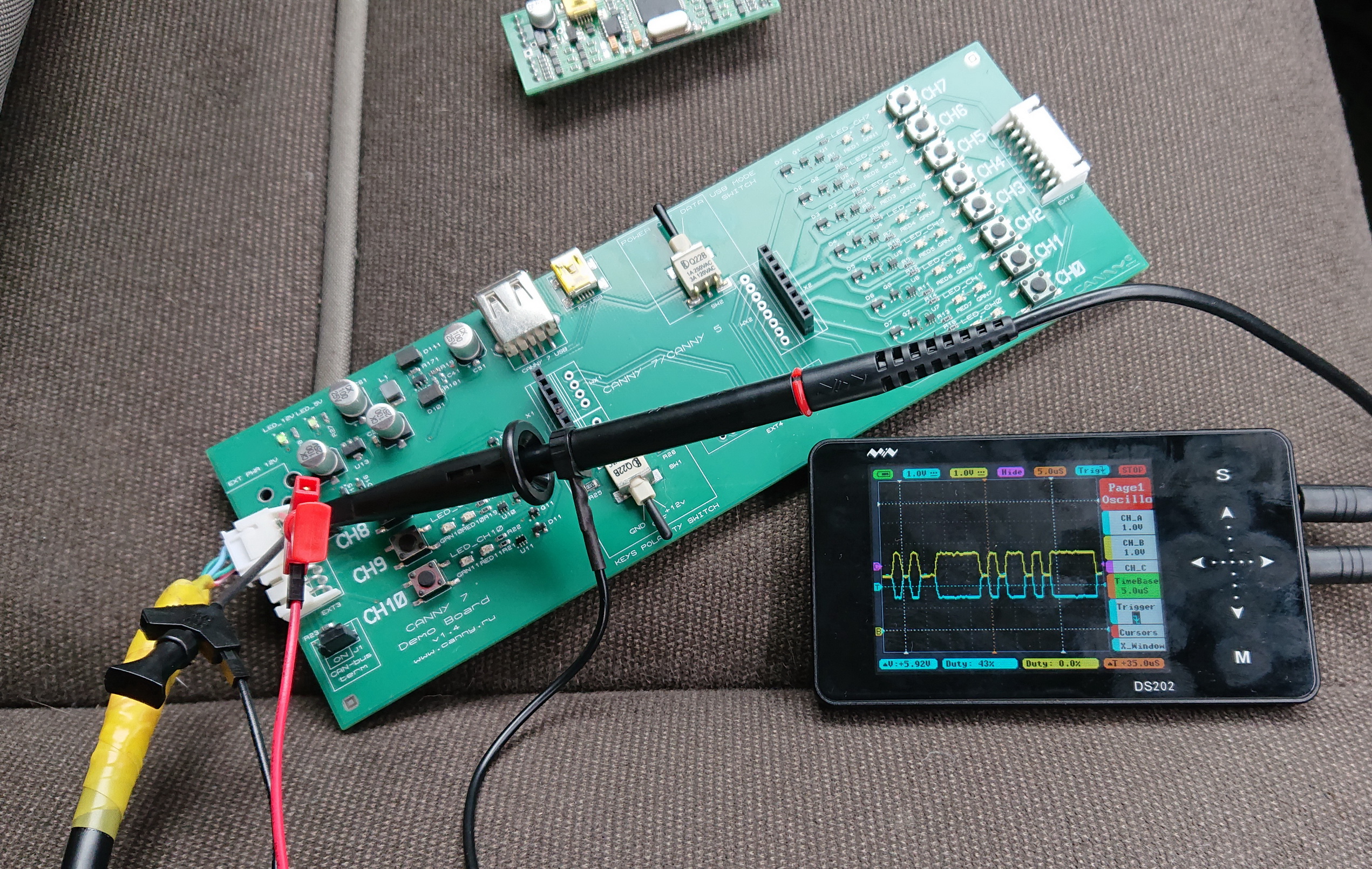

Подключил осцилограф, вытащил с SDK контроллер, и включил без него - всё ОК.

Вложений в сообщении

Иконка вложения 1.JPG 1.75 мб, скачивался 71 раз, последний раз 2021-03-29

Иконка вложения 2.JPG 1.39 мб, скачивался 60 раз, последний раз 2021-03-29

Иконка вложения 2021-03-29 15-57-58.JPG 1.75 мб, скачивался 69 раз, последний раз 2021-03-29

9 Ответ от beg (29-03-2021 13:42:35 отредактировано beg)

  • beg
  • Участник
  • Неактивен
  • Откуда: Иркутск
  • Зарегистрирован: 28-03-2021
  • Сообщений: 12

Re: Подключение Canny 7 SDK к диагностическому разъёму

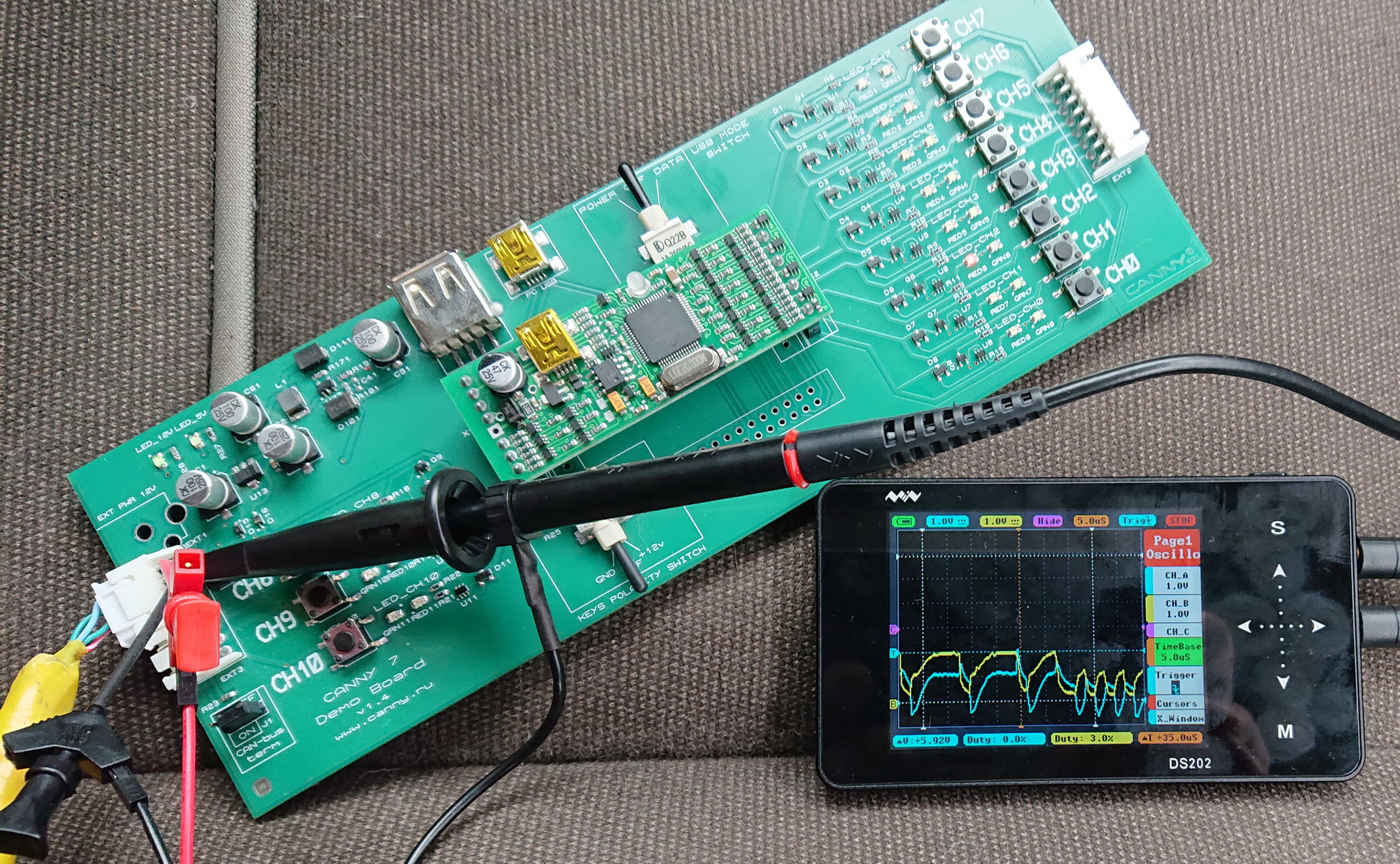

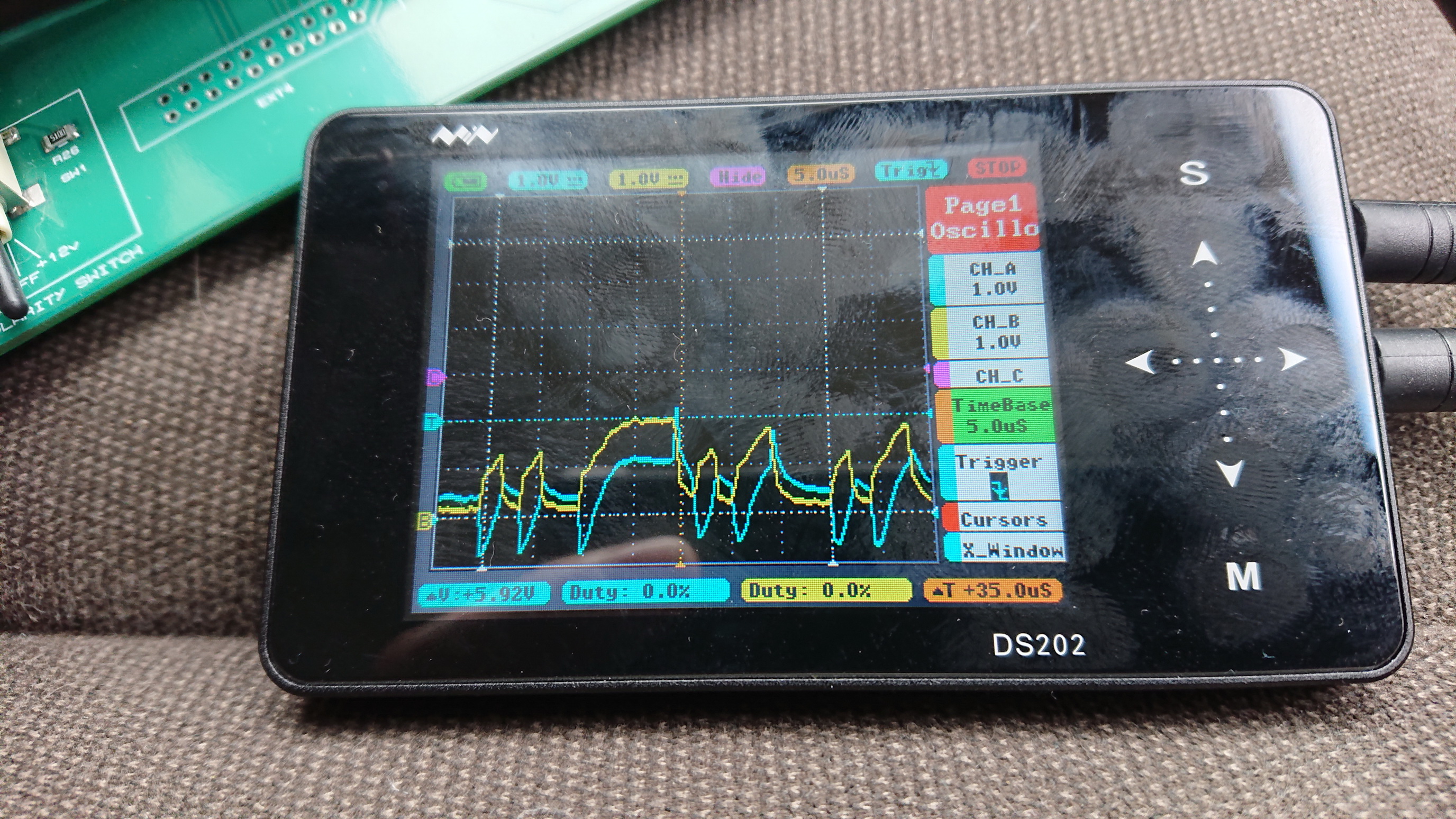

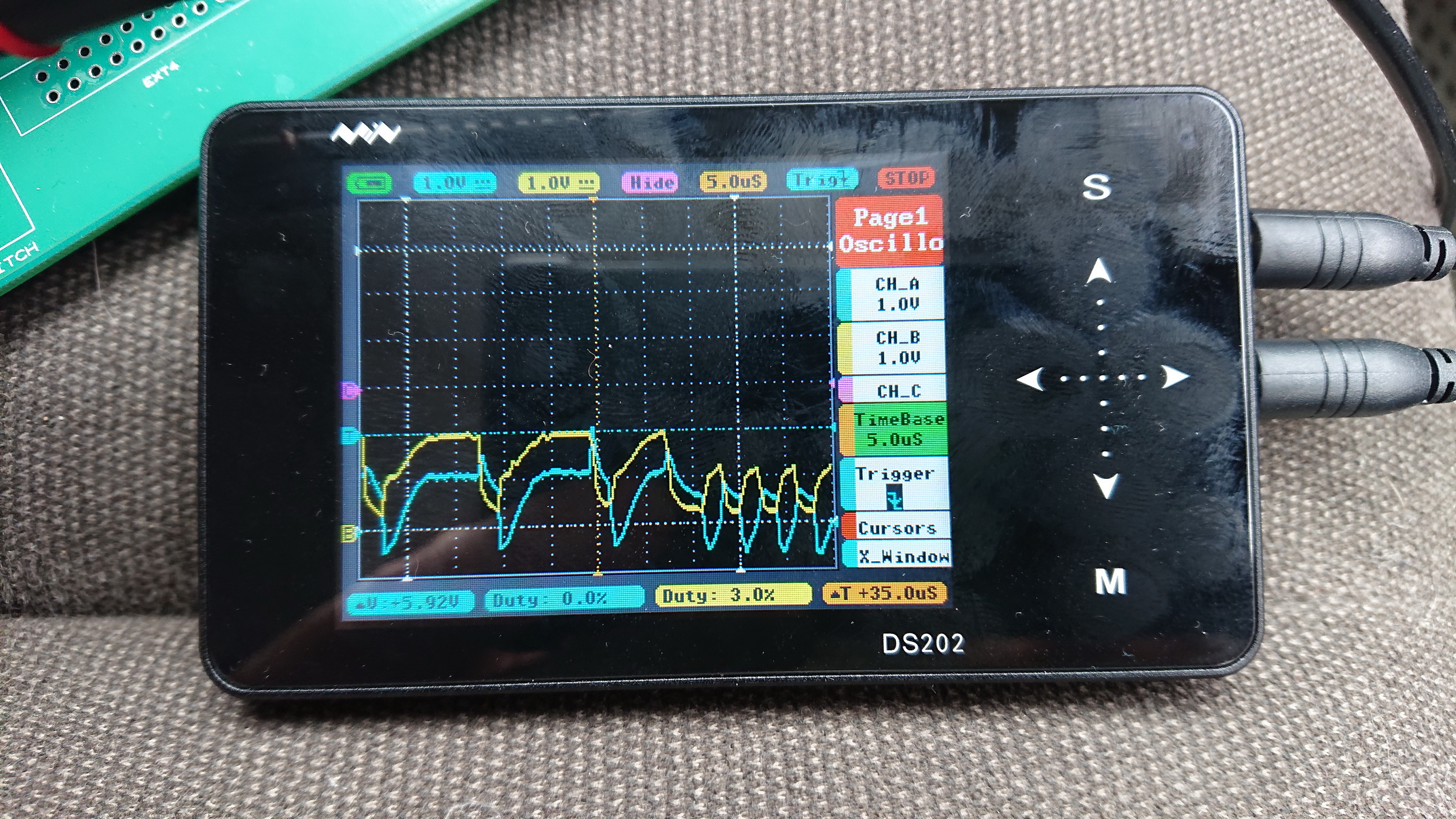

Отключил разъём, вставил контроллер, и подключил - картина печальная. Контроллер работает по программе, видит информацию от датчиков, но шину в самом авто посадил :-( Подключение терминального резистора картину не меняет.

Вложений в сообщении

Иконка вложения 3.JPG 1.21 мб, скачивался 66 раз, последний раз 2021-03-29

Иконка вложения 4.JPG 1.67 мб, скачивался 72 раз, последний раз 2021-03-29

Иконка вложения 6.JPG 1.5 мб, скачивался 67 раз, последний раз 2021-03-29

10 Ответ от beg

  • beg
  • Участник
  • Неактивен
  • Откуда: Иркутск
  • Зарегистрирован: 28-03-2021
  • Сообщений: 12

Re: Подключение Canny 7 SDK к диагностическому разъёму

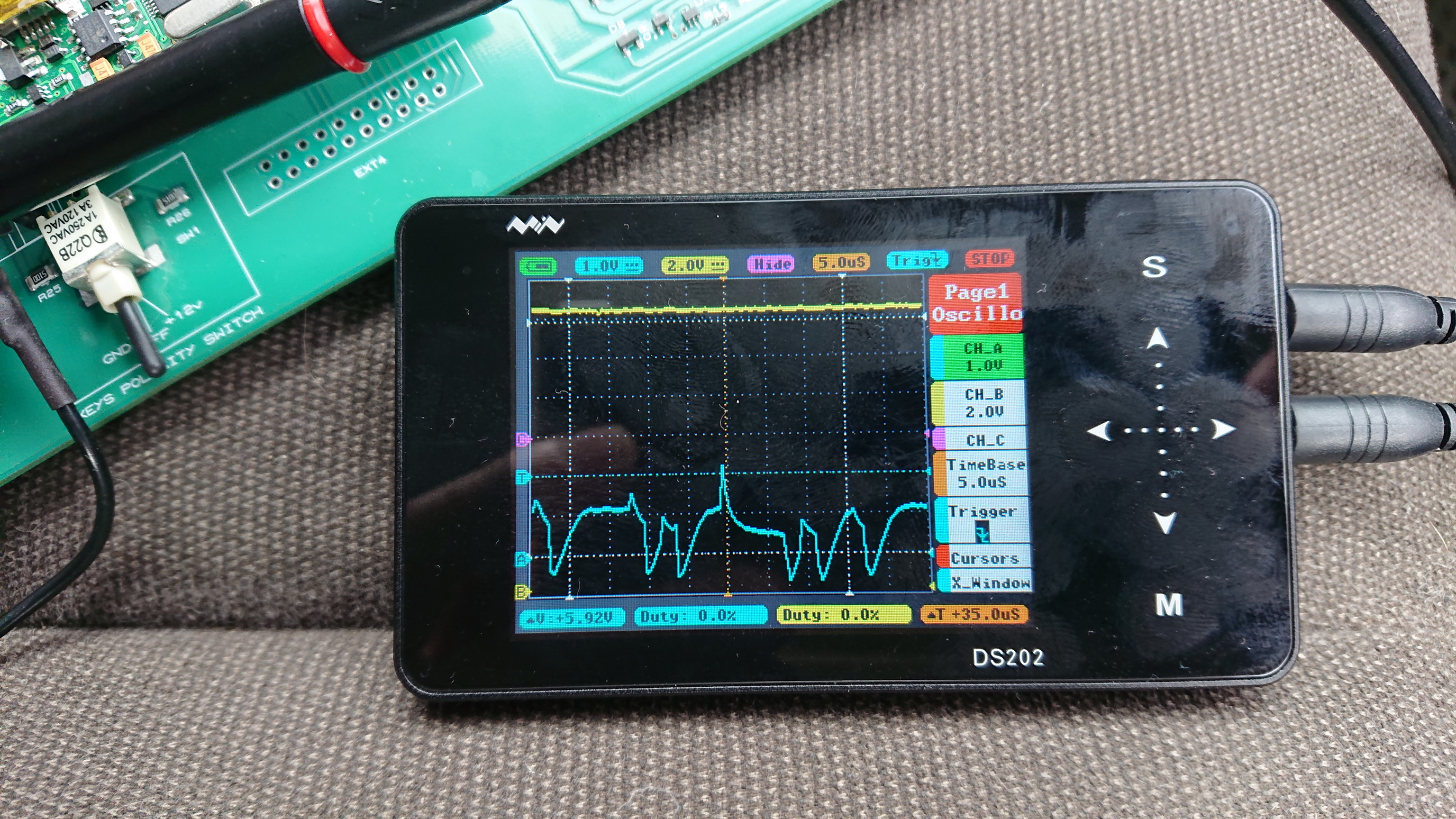

Питание нормально, 14 В на заведённом авто

Вложений в сообщении

Иконка вложения 7.JPG 1.61 мб, скачивался 64 раз, последний раз 2021-03-29

11 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,942

Re: Подключение Canny 7 SDK к диагностическому разъёму

При питании контроллера напрямую от АКБ картина не меняется?

Сайт Константин, CANNY

12 Ответ от beg

  • beg
  • Участник
  • Неактивен
  • Откуда: Иркутск
  • Зарегистрирован: 28-03-2021
  • Сообщений: 12

Re: Подключение Canny 7 SDK к диагностическому разъёму

Честно говоря - не пробовал.
Какой смысл, если готовое устройство должно запитываться в месте установки тем что есть.
Да и питание на входных контактах разъёма осцилограф показал нормальное.

13 Ответ от beg (29-03-2021 17:48:39 отредактировано beg)

  • beg
  • Участник
  • Неактивен
  • Откуда: Иркутск
  • Зарегистрирован: 28-03-2021
  • Сообщений: 12

Re: Подключение Canny 7 SDK к диагностическому разъёму

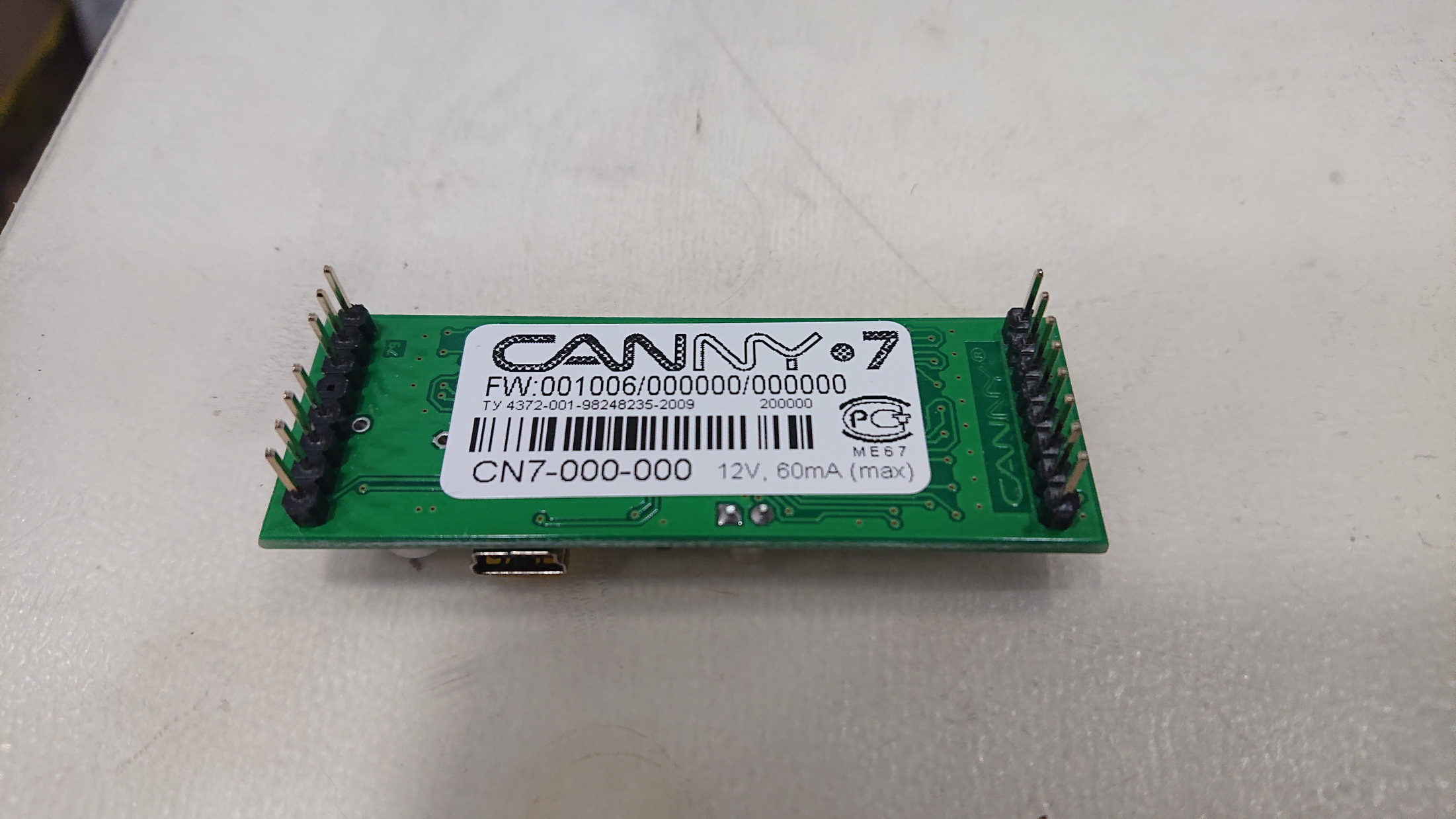

Похоже, проблема в самом модуле Canny 7, который был в составе SDK.
Он садит к нулю уровни сигналов шины CAN.

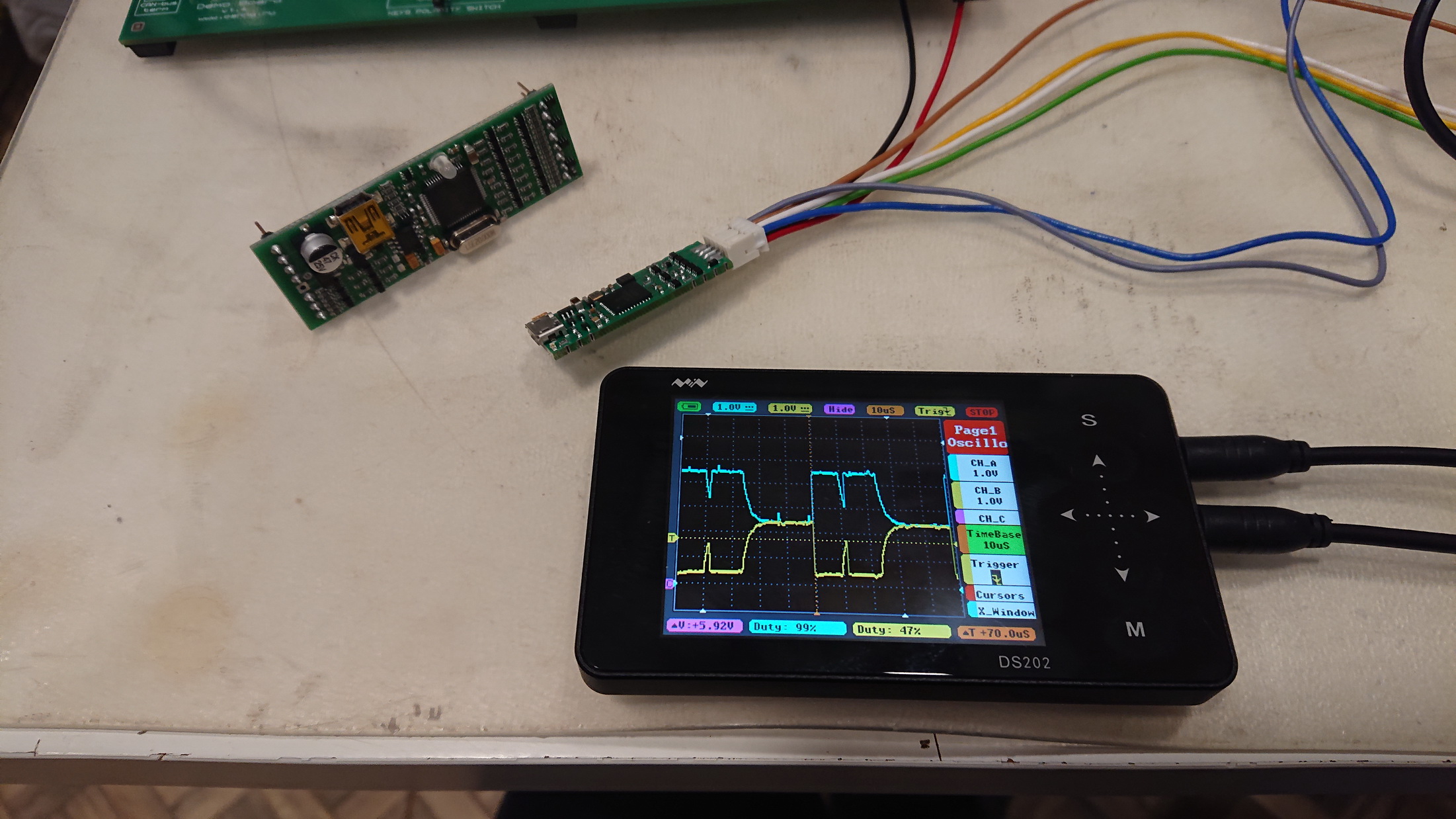

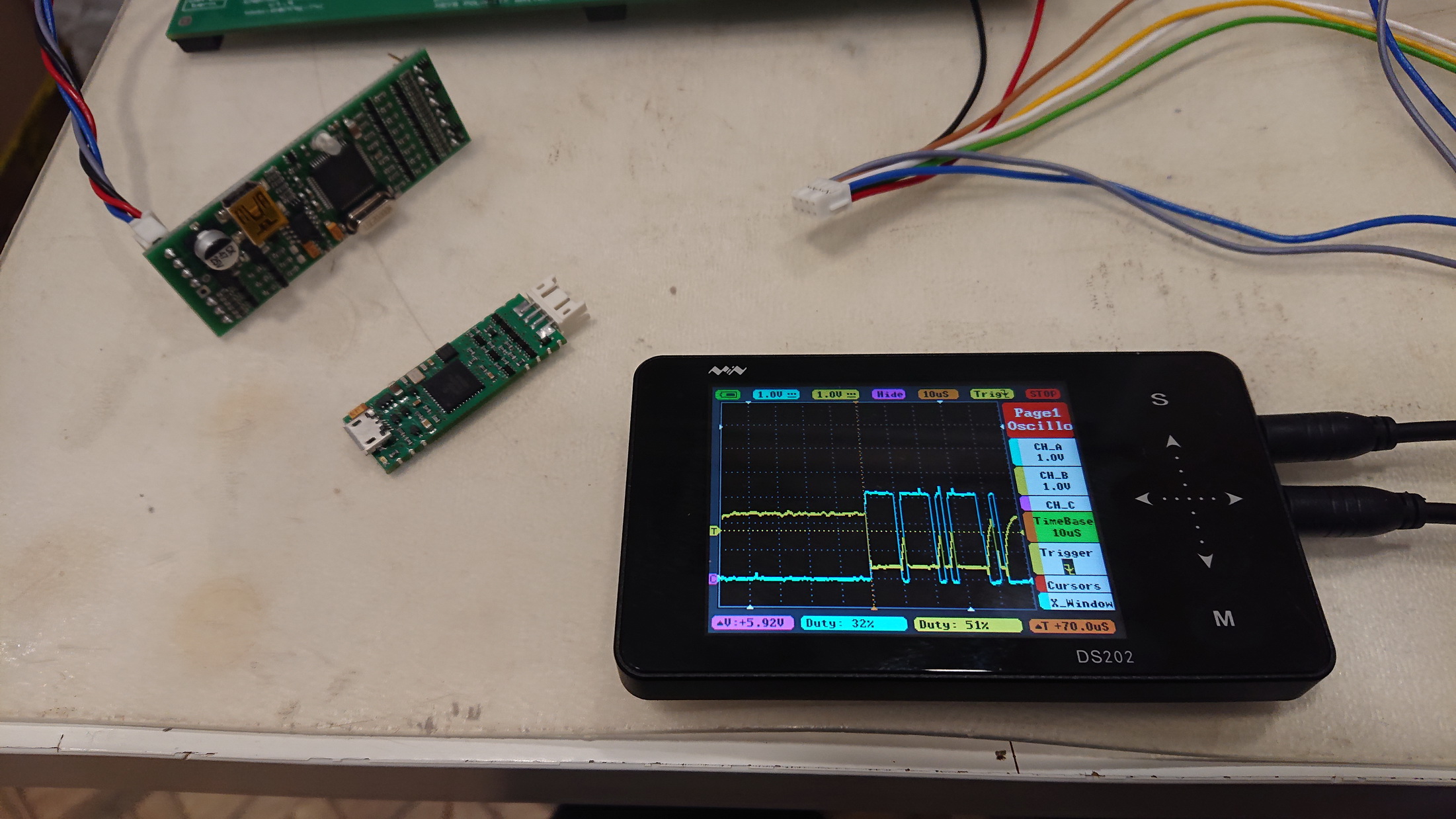

Собрал на столе соединение по шине двух контроллеров.
Включил Canny pico на передачу - уровни показывает стандартные.
При подключении разъёма Canny 7 (на приём, без SDK) уровни сразу просаживаются.

При включении в обратном направлении Canny 7 на передачу сразу выдаёт
в шину заниженные уровни.

Вложений в сообщении

Иконка вложения Canny 7 на передачу.JPG 658.07 кб, скачивался 67 раз, последний раз 2021-03-29

Иконка вложения Canny 7.JPG 590.79 кб, скачивался 68 раз, последний раз 2021-03-29

Иконка вложения Pico на передачу.JPG 658.06 кб, скачивался 66 раз, последний раз 2021-03-29

14 Ответ от beg (29-03-2021 17:56:17 отредактировано beg)

  • beg
  • Участник
  • Неактивен
  • Откуда: Иркутск
  • Зарегистрирован: 28-03-2021
  • Сообщений: 12

Re: Подключение Canny 7 SDK к диагностическому разъёму

Вопрос - в модуле Canny 7 есть резисторы, которые подключаются программно и подтягивают CAN-шину к нулю?
Если такие есть, то возможна просто ошибка в ПО и они подключены неправильно....

15 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,942

Re: Подключение Canny 7 SDK к диагностическому разъёму

Спасибо а проведенную диагностику и предоставленные материалы!
Запросили у вас дополнительную информацию по электронной почте.
Контроллер заменим, неисправный экземпляр изучим.

Сайт Константин, CANNY

16 Ответ от beg

  • beg
  • Участник
  • Неактивен
  • Откуда: Иркутск
  • Зарегистрирован: 28-03-2021
  • Сообщений: 12

Re: Подключение Canny 7 SDK к диагностическому разъёму

Вопрос закрыт.
Спасибо службе поддержки за высокий профессионализм и скорость реагирования.
Отличная работа !!!
