Тема: При появлении на одном из входов отправляется определенное сообщение

Доброго времени суток, помогите пожалуйста разобраться, своих познаний не хватает.
Есть скейтч для ардуино, в нем по очереди идет отправка сообщений в UART .
Как я понял идет отправка байта, задержка 200 милисек и отправка байта с контрольной суммой, как она вычисляется не понимаю.
мне надо на кенни 7.0 сделать не последовательную отправку всех сообщений, а при появлении на одном из входов отправляется определенное сообщение. Т.е шесть входов шесть сообщений.

Вложений в сообщении

Иконка вложения sketch_mar19a.ino 3.18 кб, скачивался 160 раз, последний раз 2021-03-20

2 Ответ от arnold_v

  • arnold_v
  • Участник
  • Неактивен
  • Зарегистрирован: 15-01-2021
  • Сообщений: 12

Re: При появлении на одном из входов отправляется определенное сообщение

диаграмма

Вложений в сообщении

Иконка вложения kombi e39.1.cfd 6.47 кб, скачивался 153 раз, последний раз 2021-03-20

3 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,942

Re: При появлении на одном из входов отправляется определенное сообщение

при появлении на одном из входов отправляется определенное сообщение

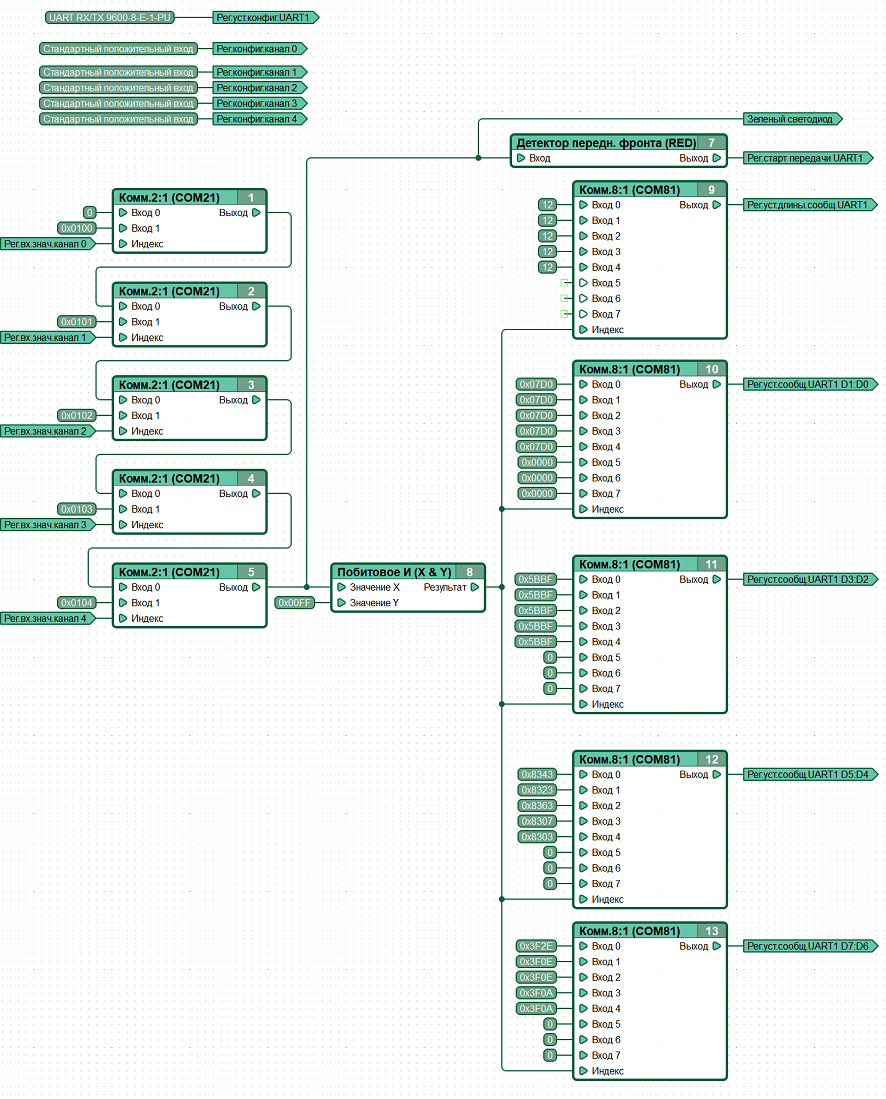

Можно применить такой подход:
(за правильность констант в сообщении не ручаюсь - все они взяты из вашей диаграммы)

Вложений в сообщении

1.png, 355.12 кб, 886 x 1099
1.png 355.12 кб, скачивался 141 раз, последний раз 2021-03-22

Иконка вложения kombi e39.1-1_1.cfd 6.21 кб, скачивался 158 раз, последний раз 2021-03-22

Сайт Константин, CANNY

4 Ответ от arnold_v

  • arnold_v
  • Участник
  • Неактивен
  • Зарегистрирован: 15-01-2021
  • Сообщений: 12

Re: При появлении на одном из входов отправляется определенное сообщение

Можно применить такой подход:
(за правильность констант в сообщении не ручаюсь - все они взяты из вашей диаграммы)

Это я так понимаю отправка сообщения  без контрольной суммы, а как сделать отправку сообщений с КС через 200мс после отправки без КС?

5 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,942

Re: При появлении на одном из входов отправляется определенное сообщение

На здоровье!

Это я так понимаю отправка сообщения  без контрольной суммы

Это иллюстрация принципа одного из способов однократной отправки разных сообщений по нажатию разных кнопок.

а как сделать отправку сообщений с КС через 200мс после отправки без КС?

Например через Задержку выключения, Детектор заднего фронта и еще один набор коммутаторов.

Если вам требуется готовое решение для вашей задачи, то я могу перенести тему в соответствующий раздел форума.

Сайт Константин, CANNY

6 Ответ от arnold_v

  • arnold_v
  • Участник
  • Неактивен
  • Зарегистрирован: 15-01-2021
  • Сообщений: 12

Re: При появлении на одном из входов отправляется определенное сообщение

Организовать отправку сообщений я разберусь, не могу понять как на ардуино работает,  осцилогрофом вижу что отправляется большое сообщение и с задержкой малое. Больше просил помощи с обьяснением что же всё таки отправляет.
