Тема: Триггер на ЭНП

Здравствуйте!
Не подскажете как можно организовать RS-триггер с сохранением своего состояния при выключении питания?
По одному входу он включается, а кнопкой сбрасывается в 0.

2

Re: Триггер на ЭНП

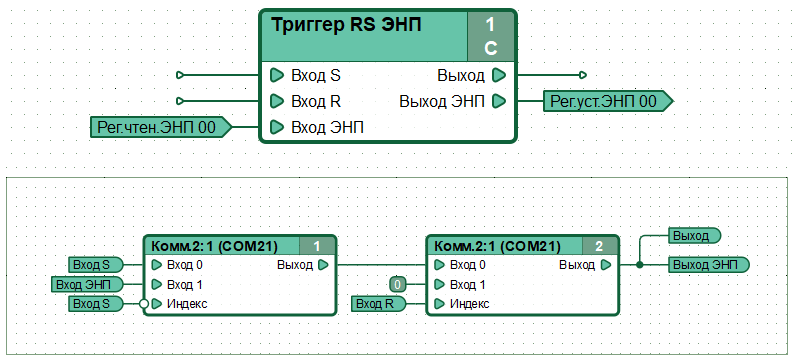

Можно попробовать так:

Вложений в сообщении

Иконка вложения RSeeprom.cfd 1.27 кб, скачивался 156 раз, последний раз 2021-02-22

RSeeprom.png, 20.02 кб, 793 x 361
RSeeprom.png 20.02 кб, скачивался 176 раз, последний раз 2021-02-22

3 (22-02-2021 20:15:48 отредактировано Пятница)

Re: Триггер на ЭНП

Спасибо.
После праздников придет контроллер буду пробовать "на мясе".

А в симуляторе что-то не работает.

4

Re: Триггер на ЭНП

Значения в регистрах контроллера в режиме симулятора всегда равны "0":  https://canny.ru/docs/cannylab/simulato … e-opisanie

Но, вы можете изменять их значения вручную: https://canny.ru/docs/cannylab/simulato … -znachenij

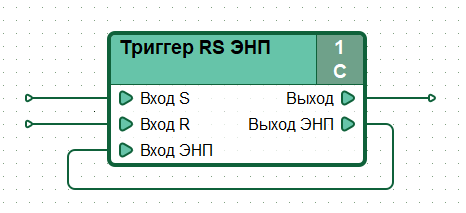

Кроме того, проверить диаграмму из предыдущего сообщения в симуляторе без учета ее поведения при перезапуске контроллера можно таким образом:

Вложений в сообщении

RSeeprom_test.png, 8.19 кб, 466 x 213
RSeeprom_test.png 8.19 кб, скачивался 161 раз, последний раз 2021-02-22

5

Re: Триггер на ЭНП

Проверил - работает.
Спасибо!
