Тема: CANNY 7 CAN(LIN) monitor

Собственно молчит на Выходах Кании тишина..
более того кани валит фронты у кан шины при подключении только к проводке..

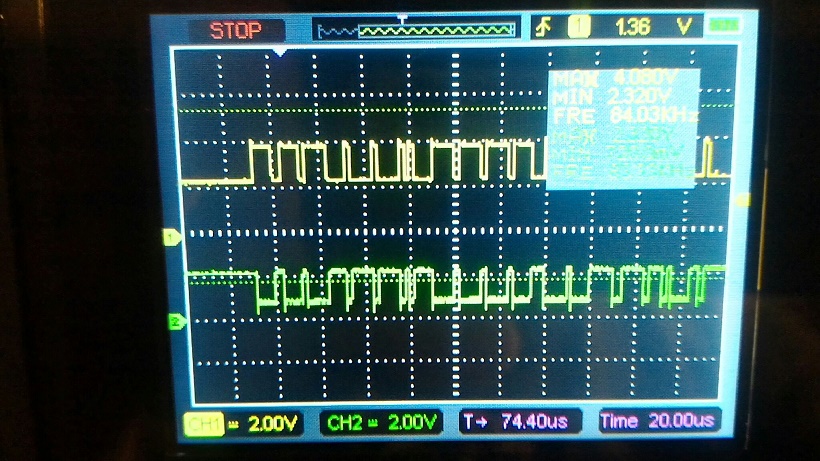

Первое фото шина без кани.

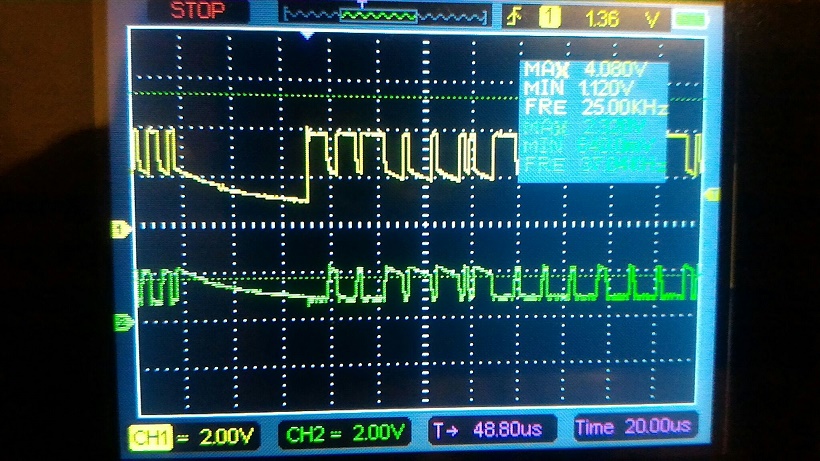

Второе с ним..

Вложений в сообщении

1.jpg, 188.76 кб, 820 x 461
1.jpg 188.76 кб, скачивался 142 раз, последний раз 2021-01-19

2.jpg, 188.83 кб, 820 x 461
2.jpg 188.83 кб, скачивался 131 раз, последний раз 2021-01-19

2 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,886

Re: CANNY 7 CAN(LIN) monitor

Пожалуйста, внимательно изучите данное видео и выполните все операции по подготовке контроллера к работе с CANNY CAN/LIN монитор в соответствие с ним: https://www.youtube.com/watch?v=144XLtzwjt4

На видео старая версия утилиты. Новая версия CAN/LIN монитор имеет графический интерфейс, описанный здесь: https://canny.ru/docs/canmon/

Если у вас возникнут трудности с сопоставлением видео и новой утилиты, попробуйте загрузить из архива версию CannyLab 1.42 и использовать сначала ее: https://canny.ru/downloads/

Сайт Константин, CANNY

3 Ответ от mission1976

  • mission1976
  • Активный участник
  • Неактивен
  • Зарегистрирован: 07-01-2021
  • Сообщений: 85

Re: CANNY 7 CAN(LIN) monitor

Так уже пробовал старую версию воз и ныне там... старый хоть моргает надписью подключите устройство..

Что с фронтами на кан шине?

что то мне подсказывает при таком завале фронтов ни о каком подключении речи и быть не может..

4 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,886

Re: CANNY 7 CAN(LIN) monitor

Пожалуйста, проверьте правильность выполнения всех операций при подготовке контроллера к работе с утилитой CANNY CAN/LIN monitor. Последовательность описана в документации и показана на видео ссылки на которые я привел выше.

Особое внимание уделите тому, что готовый к работе с утилитой контроллер требуется сначала подключить к внешнему питанию и лишь затем к USB.


Модераторское: Мы стараемся поддерживать форум в таком состоянии, при котором у пользователей будет возможность быстро находить интересующие их темы и сопоставлять в едином контексте задаваемые вопросы с получаемыми ответами не продираясь сквозь флуд, жаргонизмы и словестный хаос. Тема будет приведена в надлежащий вид. Рассчитываем на конструктивное продолжение диалога.

Сайт Константин, CANNY

5 Ответ от mission1976 (19-01-2021 21:03:46 отредактировано mission1976)

  • mission1976
  • Активный участник
  • Неактивен
  • Зарегистрирован: 07-01-2021
  • Сообщений: 85

Re: CANNY 7 CAN(LIN) monitor

Константин, CANNY пишет:

Пожалуйста, проверьте правильность выполнения всех операций при подготовке контроллера к работе с утилитой CANNY CAN/LIN monitor. Последовательность описана в документации и показана на видео ссылки на которые я привел выше.

Особое внимание уделите тому, что готовый к работе с утилитой контроллер требуется сначала подключить к внешнему питанию и лишь затем к USB.

Подключено к питания к шине и только потом USB
Именно так все и сделано и по видео и по документации..

Связи нет..
Есть то что вижу осциллографом, а именно как CANNY7 портит сигнал..
Так же вижу что на выходе с CANNY7 при любых  операциях  тишина..

Подключите 4х-контактный разъем к контроллеру. Встроенный светодиод устройства начнет циклически изменять свой цвет сериями быстрых переключениий;

Этого нет..
Есть моргание красным 1 длинный 1 короткий

6 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,886

Re: CANNY 7 CAN(LIN) monitor

mission1976 пишет:

Подключено к питания к шине и только потом USB ... Связи нет..

Убедитесь, что на вашем ПК  не запущено ни одного экземпляра утилиты записи системного ПО CANNY.
Убедитесь, что на вашем ПК запущен только один экземпляр утилиты CANNY CAN/LIN monitor.

Проверьте, что при подаче питания на контроллер и отключенном USB светодиод контроллера ведет себя так, как описано в документации. В случае CANNY 7 - встроенный светодиод устройства начнет циклически изменять свой цвет сериями быстрых переключений.

Относительно фронтов:
Убедитесь что использованы правильные выводы контроллера - CAN-H CAN-L и они не перепутаны между собой: https://canny.ru/docs/c7/#sec--c7-vnesh … -elementov
Убедитесь что все соединенные CAN и USB устройства имеют общий потенциал GND
Убедитесь что CAN правильно терминирован: https://forum.canny.ru/viewtopic.php?pid=6434#p6434
Убедитесь что на всех устройствах CAN установлены одни и те же настройки приема/передачи CAN

mission1976 пишет:

Этого нет..
Есть моргание красным 1 длинный 1 короткий

Это говорит о том, что в контроллер скорее всего не записано специальное системное ПО CANNY CAN/LIN monitor, либо во время его записи произошла ошибка. Попробуйте перезаписать специальное системное ПО CANNY CAN/LIN monitor в контроллер, как это описано здесь: https://canny.ru/docs/canmon/

Сайт Константин, CANNY

7 Ответ от mission1976

  • mission1976
  • Активный участник
  • Неактивен
  • Зарегистрирован: 07-01-2021
  • Сообщений: 85

Re: CANNY 7 CAN(LIN) monitor

Да загрузил новую версию начал моргать как в описании..

УРА есть поток данных..
Благодарю видимо при записи что-то пошло не так..

Осциллограмма выровнялась, сигналы ровные красивые еще раз Благодарю..
