измерение "сопротивления" датчиков

Спасибо, теперь понятно как это происходит.

А какой порекомендуете использовать резистор R1  для 1 и 2 датчика? учитывая, что у них разные сопротивления?
мощность я так понимаю самый маленький можно 0,25 вт?

Используя онлайн-калькуляторы наглядно подобрал:
для первого датчика R2 - 120 Ом
для второго датчика R2 - 1 кОм.

По крайней мере очень хорошо видно изменение напряжения, примерно от 0.10v до 4.90v
Учитывая, что токи очень минимальные, то и мощность минимальная. подойдут и SMD резисторы.

Здравствуйте!
Приобрел Canny 3 для управления им шим контроллером вентиляторов VAG. (Требуемая частота шим любая в диапазоне 10-100гц, напряжение шим 12-14в).

По задумке Canny получает 2 отрицательных входа по кондиционеру на 1 и 2 каналы (сигнал включения вентиляторов, сигнал включения кондиционера).

6 канал - термистор

Мультиметр видит опорное с платы Canny в размере 5,02в.
  Т    Сопр    Напр
-20  - 13 кОм (4,89в)
  0   - 5 кОм (4,71в)
20  - 2 кОм (4,37в)

80  - 300 Ом (2,37в)
92  - 220 Ом (1,99в)

120 - 110 Ом (1,255в)

Согласно задумке, меня в первую очередь интересует диапазон 80 - 92.
В этом диапазоне вентиляторы постепенно раскручиваются от 20 до 100% (старт происходит при 15%).

Точную взаимосвязь входом и результирующий шим я попозже сам придумаю.

Пока что главная загвоздка с АЦП:

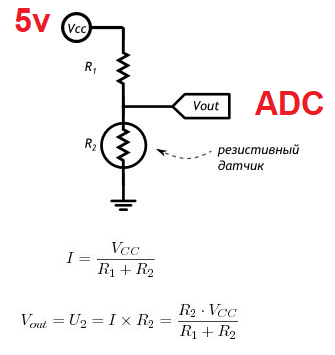

Согласно схеме в теме, собрал схему делителя с резистором R1 = 330ом, постоянными резисторами симулирую разные показания датчика, напряжение на канале соответствует расчетному.

Собрал схему с активацией светодиода через X>Y, пробовал и напрямую с Регистра значения АЦП подавать в блок сравнения через блок Отображение, в обоих случаях наблюдается некорректная работа:
- сравнение с 50 тест не проходит, диод не загорается.
- сравнение с 0 - диод загорается, но при размыкании или замыкании контактов напрямую - результат не меняется, диод продолжает гореть.

Подскажите, что упустил при настройке АЦП?

Во всей этой истории новичок, изучаю постепенно...

Спасибо большое за оперативный ответ, Константин!

Да, это я понимаю

Насколько я понимаю, блок 2 сравнивает входящий результат (X) в мВ с (Y) числом 50, и у меня всегда выше значение, то есть светодиод должен загораться (а не загорается) , но как я пробовал он загорается, только когда я ставлю числа от 0 до 4...

Да, замерял при работе, и в зависимости от установленного резистора оно было от 1,99в до 4,89в (все совпадало с расчетными значениями).

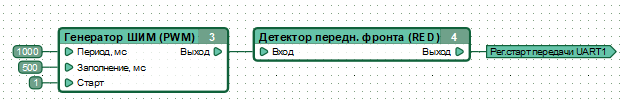

Спасибо за инструкции и поправленную диаграмму, попробовал данный метод, смог собрать некоторые данные (прикрепил во вложении)

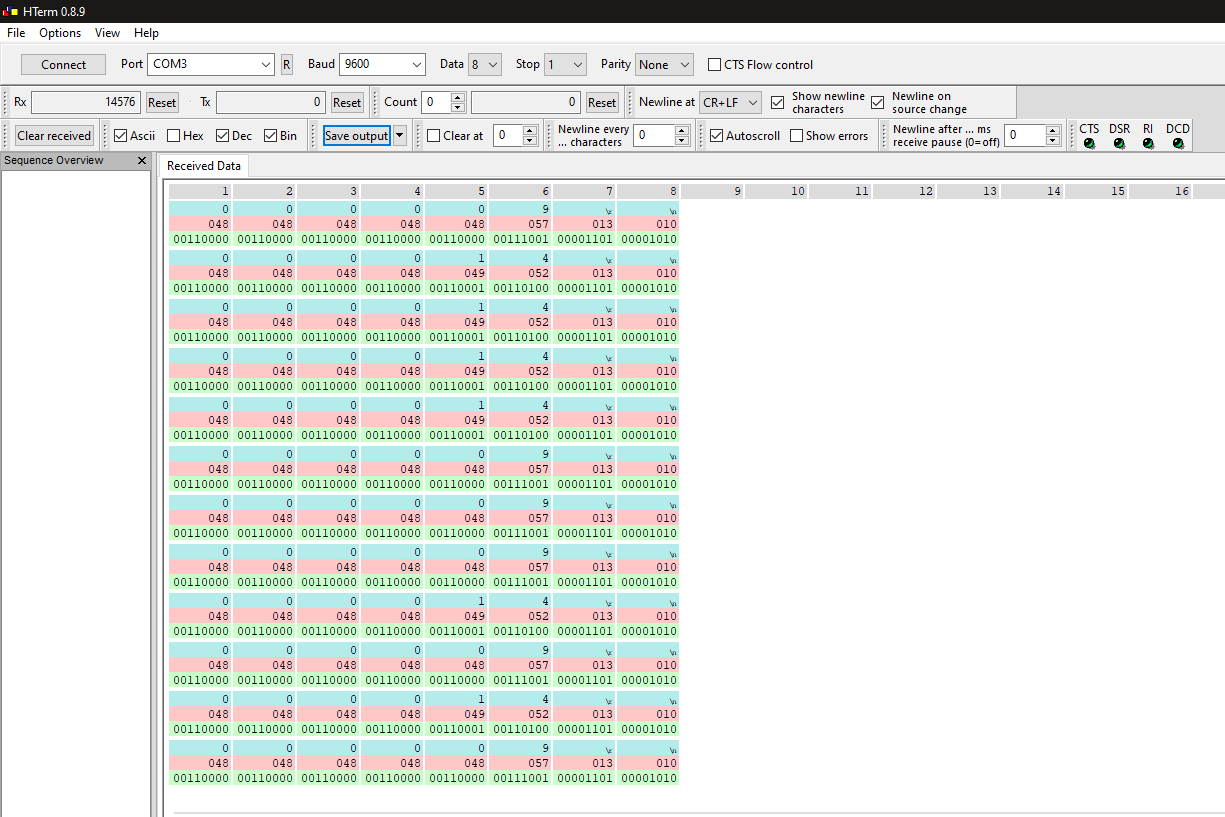

Судя по анализу лога в экселе из 1799 собранных значений, "09" встречается 1216 раз, "14" - 556 раз, 22 раза "04", "19" - 5 раз, лог бежит быстро, точно сказать не могу в какой момент, но пробовал размыкать контакты совершенно, ставить другой резистор и замыкать между собой, по ощущениям должна быть больше вариативность данных...

Попробовал поменять канал на 6 вместо 5-го, все аналогично.

Блок питания использую 12в 1200ма, напряжение на контактах питания 12,56в, не проседает.
