Тема: обработка сигнала с резистивной кнопки

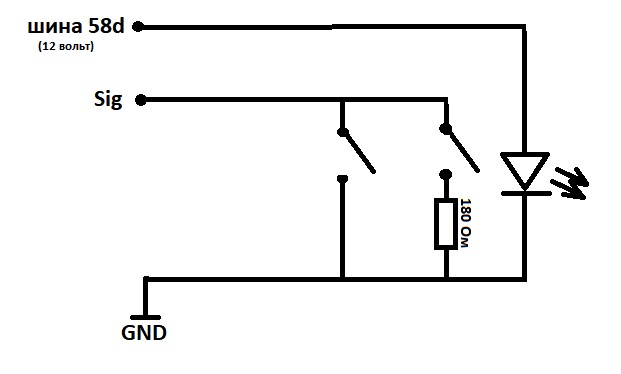

Здравствуйте. Имеется автомобильная кнопка с тремя рабочими положениями ( нажата-нейтраль-нажата) и подсветкой. Кнопка работает по минусу. Либо напрямую, либо через резистор 180 Ом. Схема кнопки во вложении. Необходимо получить раздельный сигнал с обоих нажатых положений этой кнопки для дальнейшего использования. На  Canny 7.2 duo  АСП до 32 вольт, что полностью для моих целей подходит. натолкните пожалуйста на мысль, как это можно реализовать? Пока все, что приходит в голову, это сигнальный провод кнопки подключить к каналу N8, соединить перемычкой с входом АЦП и пробовать разделить сигналы. Если я канал подтягиваю к плюсу, то на сигнальном проводе в нейтральном состоянии соответственно напряжение подтяжки, а в нажатых, либо 5 мВ либо, через резистор, 130 мВ. Получится ли при таких маленьких значениях отследить разницу? И с перемычкой - корректно ли будет так использовать АЦП и входной канал?

Вложений в сообщении

кнопка.jpg, 20.04 кб, 621 x 374
кнопка.jpg 20.04 кб, скачивался 180 раз, последний раз 2020-09-02

2 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,942

Re: обработка сигнала с резистивной кнопки

Получится ли при таких маленьких значениях отследить разницу?

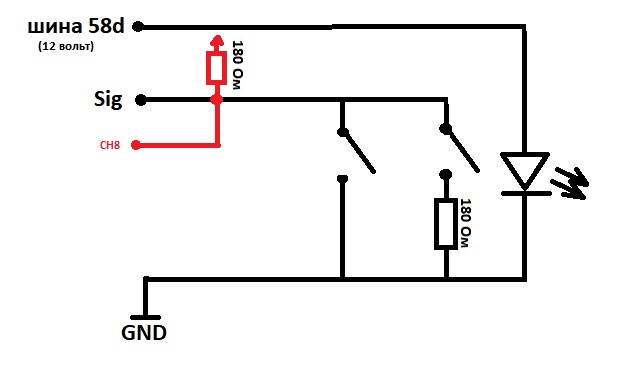

Ток встроенной подтяжки довольно мал для надежного разделения сигнала в такой схеме. Рекомендуем использовать  внешнюю подтяжку (см.рис)

Так же, используя внешнюю подтяжку к не стабилизированному напряжению, например к положительной клемме АКБ автомобиля, примите во внимание при реализации алгоритма, что в процессе эксплуатации автомобиля напряжение может изменяться в широких пределах, как минимум от 9В до 18В.

И с перемычкой - корректно ли будет так использовать АЦП и входной канал?

Никаких противопоказаний к этому не вижу.

Вложений в сообщении

кнопка_1.jpg, 27.98 кб, 621 x 374
кнопка_1.jpg 27.98 кб, скачивался 197 раз, последний раз 2020-09-02

Сайт Константин, CANNY

3 Ответ от niko

  • niko
  • Активный участник
  • Неактивен
  • Откуда: Москва
  • Зарегистрирован: 21-12-2017
  • Сообщений: 74

Re: обработка сигнала с резистивной кнопки

Ток встроенной подтяжки довольно мал для надежного разделения сигнала в такой схеме. Рекомендуем использовать  внешнюю подтяжку (см.рис)

А не мало 180 Ом резистор для подтяжки?

4 Ответ от niko

  • niko
  • Активный участник
  • Неактивен
  • Откуда: Москва
  • Зарегистрирован: 21-12-2017
  • Сообщений: 74

Re: обработка сигнала с резистивной кнопки

Спасибо!  Все получилось. На подтяжку поставил резистор 1 кОм, внутренний smd резистор поменял на 390 Ом.
В результате в диапазоне от 9,5 до 15,5 вольт работает стабильно.
