Canny5.3 Pico индикация нажатия кнопок. (Страница 1 из 2)

Поскольку предполагается подключаться к уже существующей сети LIN с целью считывания имеющегося обмена данными, то скорее всего понадобится работа контроллера на прием в режим SLAVE. Пример диаграммы для контроллера CANNY 5.3 pico можно найти в соответствующем разделе wiki.
Подробнее о работе контроллеров в качестве CAN(LIN) monitor можно также прочитать в нашем онлайн справочнике.

Приветствую. Пришли мои заказанные блоки канни. Реализовывать проект буду на 5,3 пико.

Первый блин...
Предполагаю что на первой LIN  в ID0034 при нажатии первой кнопки в D1 устанавливается 13.
Предполагаю что на второй LIN  в ID0043 при нажатии второй кнопки в D1 устанавливается 31.
При одновременном нажатии обоих кнопок.  Значения которых 13 И 31. Должен зажечься красный светодиод.

Пока толком и сам не понял что написал. Новый язык, все новое...  Делал по аналогии с примерами приведенными на форуме.

А вот уже и вопросы. Созвонился с клиентом. Кнопок будет уже три... А это значит что мне для этой диаграммы понадобиться трех входовый элемент И. Что бы красный светодиод загорелся при одновременном нажатии все трех кнопок. В жесткой логике много входовые элементы И привычное дело. У вас нашел почему то только двух входовые. Подскажите где у вас много входовые элементы И. Или как перенастроить двух входовый в трех входовый.

При нажатии кнопок на выходах 4 и 11 должны появиться единицы. Если обе единицы на входе блока 5, то тогда загорается красный...

Увы, вы правы. Сейчас переделаю.

Посмотрите здесь: https://wiki.canny.ru/index.php?title=% … and_Tricks

Посмотрел, это понятно. А вот работа с ошибками непонятно... Пишет о том что регистр используется не один раз. Но не подсказывает какой...
В принципе для первого блина как бы неплохо... Как увидеть ошибки? Подсказывает ли ваша оболочки их, или это еще впереди?

Навигация по диаграмме. Только влево вправо? А вверх вниз? Что то не получается, неудобно без нее.

Приветствую.
Второй блин...

Предполагаю что на первой LIN  в ID0034 при нажатии первой кнопки в D1 устанавливается 13.

Предполагаю что на второй LIN  в ID0043 при нажатии второй кнопки в D1 устанавливается 31.
Предполагаю что на второй LIN  в ID0043 при нажатии третьей кнопки в D1 устанавливается 18.

При одновременном нажатии трех кнопок.  Значения которых 13, 31, 18. Должен зажечься красный светодиод.

Приветствую.
А вот и третий...
Предполагаю что на первой LIN  в ID0034 при нажатии первой кнопки в D1 устанавливается   13.

Предполагаю что на второй LIN  в ID0043 при нажатии второй кнопки в D1 устанавливается   31.
Предполагаю что на второй LIN  в ID0043 при нажатии третьей кнопки в D1 устанавливается   18.
То есть, при одновременном нажатии трех кнопок.  Значения которых 13, 31, 18. Должен зажечься красный светодиод. Но до светодиода дело не доходит…

Застрял на блоках 5, 10. Почему то не выдвигает значения с входов указанных блоков на их выхода результат.

ПС. Подскажите хотя бы. Я на правильном пути? Тонкости и нюансы работа с Канни будут освоены, всему свое время. Но время уже пожимает.

И заметен прогресс - вы уже не пытаетесь сравнивать один и тот же регистр на равенство двум разным числами одновременно. так держать!

А в чем вопрос?
У вас очень загадочная манера общения. Не пойму, вы жалуетесь или хвастаетесь?
Тут про сдвиг: https://www.google.ru/search?q=битовый+сдвиг и симулятор вам в помощь - посдвигайте разные числа посмотрите что получается.

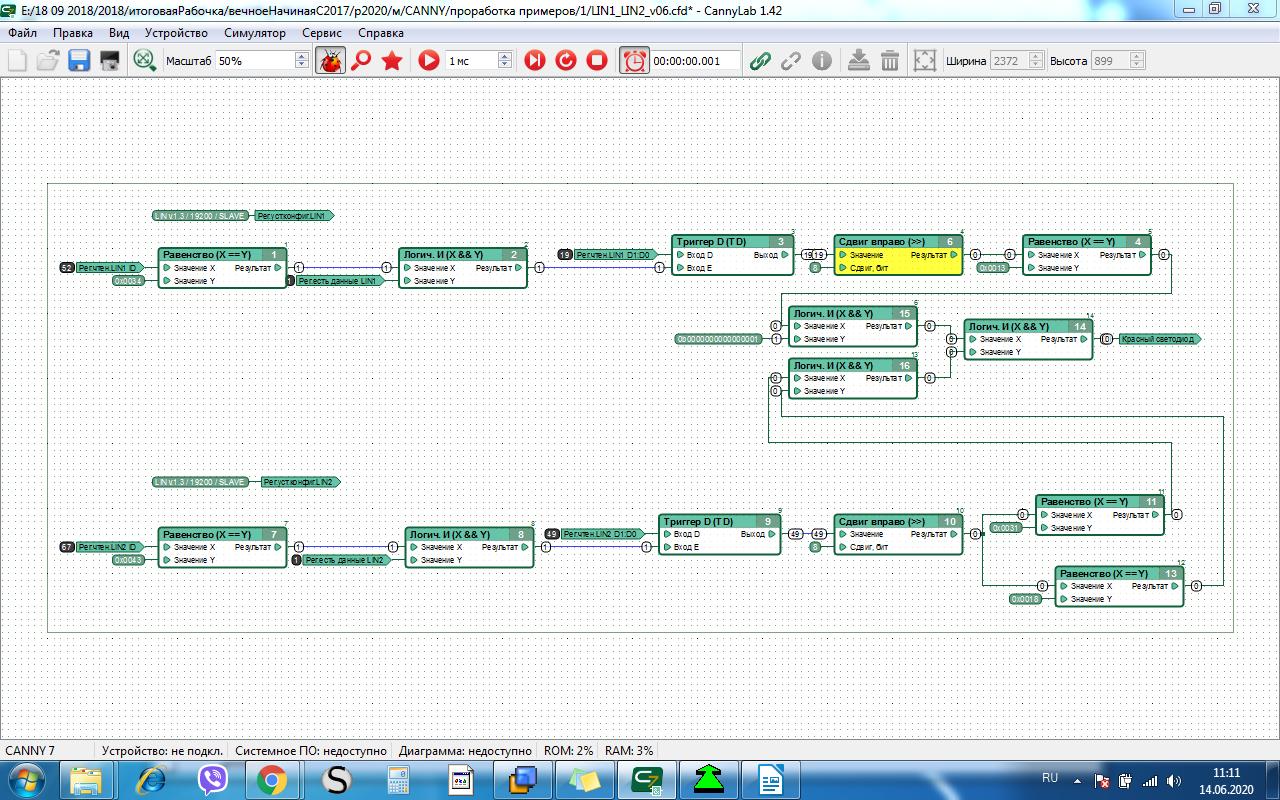

Приветствую. Даже и не знаю что я сотворил. Но пришлось применить Бритву Оккама, и отсечь лишнее.
Светодиод я зажег. Но вот будет ли это работать в реальном железе...

Еще не был на объекте. Еще не знаю сколько лин шин будет, предполагаю что две, а может и одна. Точно знаю только то, что кнопок будет нажато три одновременно.

Предполагаю что на первой LIN  в ID0034 при нажатии первой кнопки в D1 устанавливается   13. Цифры условные, реальные значения еще предстоит вычитать.

Предполагаю что на второй LIN  в ID0043 при нажатии второй кнопки в D1 устанавливается   31. Цифры условные, реальные значения еще предстоит вычитать.

Предполагаю что на второй LIN  в ID0043 при нажатии третьей кнопки в D1 устанавливается   18. Цифры условные, реальные значения еще предстоит вычитать.

То есть, при одновременном нажатии трех кнопок.  Значения которых 13, 31, 18. Должен зажечься красный светодиод. При отпускании любой кнопки, соответственно светодиод должен погаснуть.

Собственно сам светодиод мне не нужен. Сейчас еще буду разбираться какой канал включить, и как его настроить. Мне нужно что бы на выходе канала висел обрыв (воздух). И при совпадении входных условий (нажато три кнопки одновременно). Появлялась масса.

Гляньте пожалуйста, будет ли работать эта диаграмма.

Приветствую друзья мои. А посмотрите своим опытным глазом, что у меня получилось. Надеюсь все учел. А там кто знает. Но светодиод я уже зажег.

Первая LIN  в ID0034 при нажатии первой кнопки в LIN1 D1:D0 устанавливается   13.

Вторая LIN  в ID0043 при нажатии второй кнопки в LIN2 D1:D0 устанавливается   31.
Вторая LIN  в ID0043 при нажатии третьей кнопки в LIN2 D3:D2 устанавливается   18.

То есть, при одновременном нажатии трех кнопок.  Значения которых 13, 31, 18. Должен зажечься зеленый светодиод и сработать реле. При отпускании любой кнопки, соответственно светодиод должен погаснуть и реле отпустить.

Технических ошибок в диаграмме нет, она будет работать, но нужно учитывать следующие особенности.
1. В ID=0x34 байт D1 должен всегда гарантировано равняться нулю.
2. В ID=0x43 байт D1 должен всегда гарантировано равняться нулю.
3. В ID=0x43 байт D3 должен всегда гарантировано равняться нулю.
Если это не так, то требуется дополнительно выделить байт каждого сообщения, который сравнивается с нужной константой. В зависимости от расположения нужного байта это делается разными способами, в данном случае это делается с помощью "маски" (см. пример во вложении).
Важно: Обратите внимание, что все примеры диаграмм в данной теме созданы для контроллера CANNY 7.

Все алгоритмы, в том числе представленные на форуме и в данной теме, работоспособны на всех типах контроллеров CANNY. Логика и особенности составления диаграмм одинаковые и алгоритмы могут переноситься с одного контроллера на другой.
У разных контроллеров отличается системное ПО и набор регистров (что связано с особенностями исполнения контроллеров: количество каналов, наличия тех или иных интерфейсов и т.п.).
Перенос алгоритма (диаграммы) из одного контроллера в другой может быть выполнен с помощью буфера обмена Windows: выделить всю диаграмму (Ctrl+A), скопировать в буфер (CTRL+C), создать файл для нужного контроллера, вставить содержимое буфера (CTRL+V). Останется заменить регистры на соответствующие новому контроллеру (они будут подсвечены красным цветом). У некоторых контроллеров совпадают даже адреса регистров и количество необходимых изменений минимально.
