Тема: Canny 5 nano и VGA

есть интерес собрать на nano 5 данный интерфеис, идей чет нет, подкиньте мысль, так как это все без комерции от нечего делать и отсутсвия возможности приобрести готовые железки в связи с карантином

суть такова принять сигнал в uart  конвертировать его в VGA для вывода на монитор
что имеем:
VGA

RED — красный канал видео;
GREEN — зелёный канал видео;
BLUE — синий канал видео;
ID2/RES — ранее второй бит ID монитора, стал зарезервирован с появлением E-DDC;
GND — земля горизонтальной синхронизации;
RED_RTN — земля красного канала;
GREEN_RTN — земля зелёного канала;
BLUE_RTN — земля синего канала;
KEY/PWR — ранее ключ (отсутствовал контакт в вилке), сейчас +5 В постоянного тока для E-DDC (узлы E-DDC работают при отключенном питании монитора);
GND — земля вертикальной синхронизации и DDC;
ID0/RES — ранее нулевой бит ID монитора, стал зарезервирован с появлением E-DDC;
ID1/SDA — ранее первый бит ID монитора, стал использоваться для I²C с появлением DDC2;
HSync — горизонтальная синхронизация;
VSync — вертикальная синхронизация;
ID3/SCL — ранее третий бит ID монитора, линия тактирования I²C с появлением DDC2.

UART ну тут все разжеванно, вопросов пока не вызывает

2

Re: Canny 5 nano и VGA

из железок есть пара stm32f1 серия, так же есть Saleae Logic на CY7C68013A

3

Re: Canny 5 nano и VGA

Если я правильно понял вопрос, то CANNY 5 nano:

принять сигнал в uart

может,

конвертировать его в VGA для вывода на монитор

не может.

4

Re: Canny 5 nano и VGA

а что ему мешает?
передать то что он получил?

5

Re: Canny 5 nano и VGA

invite пишет:

а что ему мешает?
передать то что он получил?

да nano 5

6

Re: Canny 5 nano и VGA

invite пишет:

а что ему мешает?

Сформировать сигнал VGA контроллеру CANNY 5 nano мешает, как минимум, отсутствие поддержки такой возможности в системном ПО контроллера.

7

Re: Canny 5 nano и VGA

ардуина с выводом информации в VGA спаравляется

Вложений в сообщении

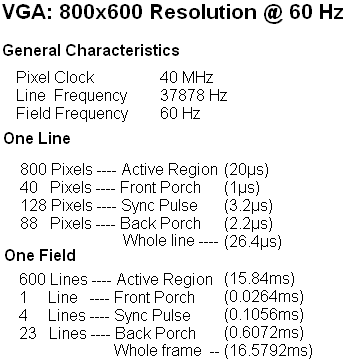

arduino65-4.png, 6.85 кб, 346 x 364
arduino65-4.png 6.85 кб, скачивался 235 раз, последний раз 2020-03-30

8

Re: Canny 5 nano и VGA

Константин, CANNY пишет:
invite пишет:

а что ему мешает?

Сформировать сигнал VGA контроллеру CANNY 5 nano мешает, как минимум, отсутствие поддержки такой возможности в системном ПО контроллера.

тоесть сформировать шим сигнал для разных каналов и включать выключать его по требованию обработчика не выдет?

9

Re: Canny 5 nano и VGA

invite пишет:

по требованию обработчика не выдет?

Какого обработчика?

10

Re: Canny 5 nano и VGA

Константин, CANNY пишет:
invite пишет:

по требованию обработчика не выдет?

Какого обработчика?

да просто нажатию кнопки

11

Re: Canny 5 nano и VGA

invite пишет:

тоесть сформировать шим сигнал для разных каналов и включать выключать его

invite пишет:

да просто нажатию кнопки

Если я правильно понимаю, то для формирования сигнала VGA требуется вывод нескольких импульсных, промодулированных данными и синхронизированных сигналов с разрешением 200 nS, чего без поддержки со стороны системного ПО контроллер CANNY 5 nano сделать не может. Не совсем понятно при чем здесь кнопка?

Или мы с вами говорим о разных вещах?

12

Re: Canny 5 nano и VGA

"кнопка" имелось ввиду возникновение события

13

Re: Canny 5 nano и VGA

а ведь что то может получится

Вложений в сообщении

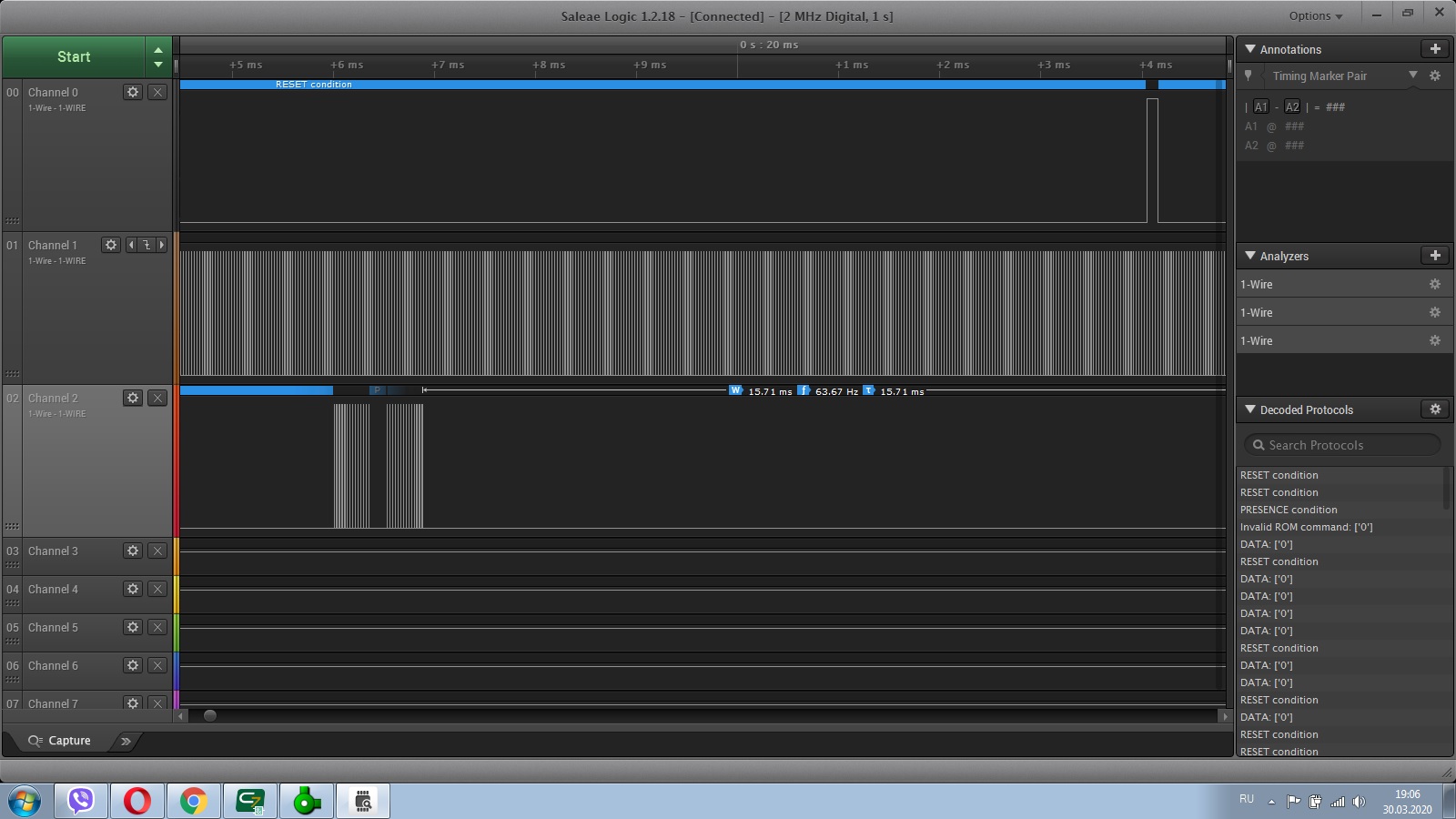

Иконка вложения Новый точечный рисунок.jpg 256.76 кб, скачивался 91 раз, последний раз 2020-03-30

14

Re: Canny 5 nano и VGA

это стм, скоро и на кани

15

Re: Canny 5 nano и VGA

это стм, скоро и на кани

Вложений в сообщении

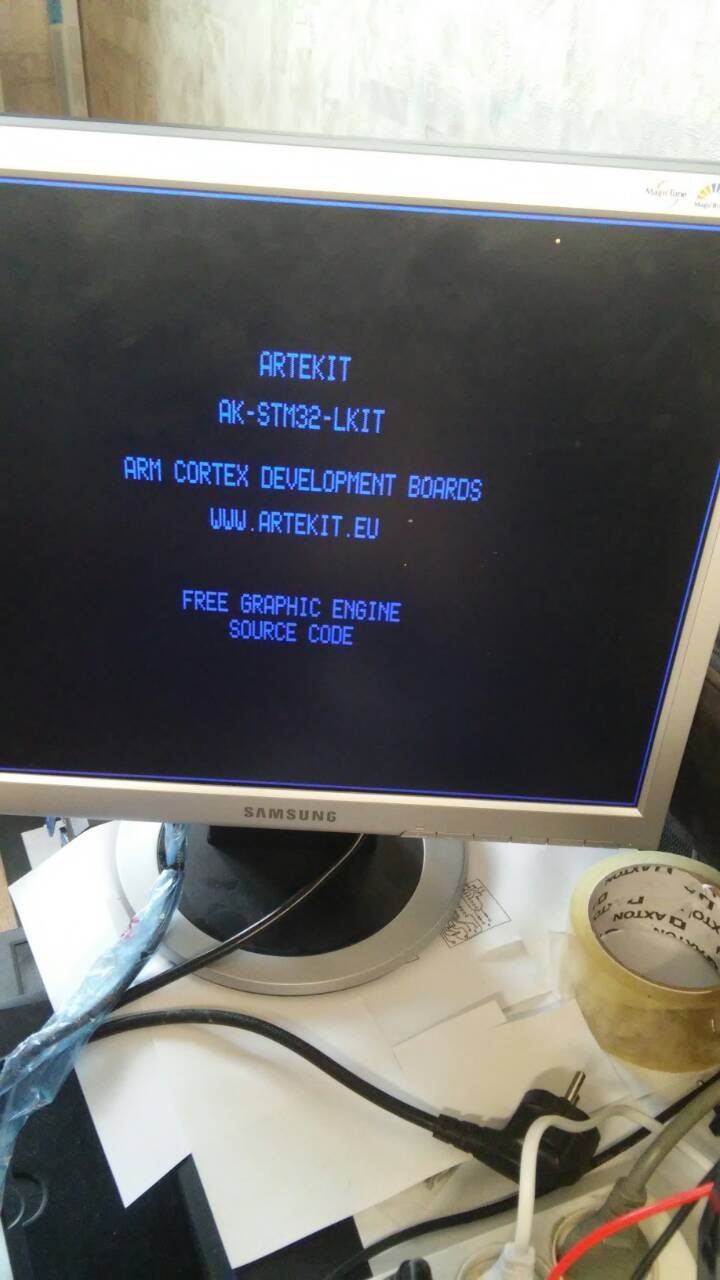

изображение_viber_2020-04-01_14-48-36.jpg, 67.46 кб, 720 x 1280
изображение_viber_2020-04-01_14-48-36.jpg 67.46 кб, скачивался 222 раз, последний раз 2020-04-01
