Тема: 5.2 Duo фильтрация + эмуляция.

По отдельности 2 части диаграммы работают,
Фильтрация и эмуляция.
  В обьедененом варианте, работает первая часть фильтрации.
  Возможно подскажите в чем проблема,
                                                   Спасибо.

Вложений в сообщении

Иконка вложения 12.png 412.04 кб, скачивался 83 раз, последний раз 2020-02-26

Иконка вложения canGateway+АКПП.cfd 13.93 кб, скачивался 195 раз, последний раз 2020-02-26

2 Ответ от Денис, CANNY

  • Денис, CANNY
  • Денис, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 20-02-2013
  • Сообщений: 1,017

Re: 5.2 Duo фильтрация + эмуляция.

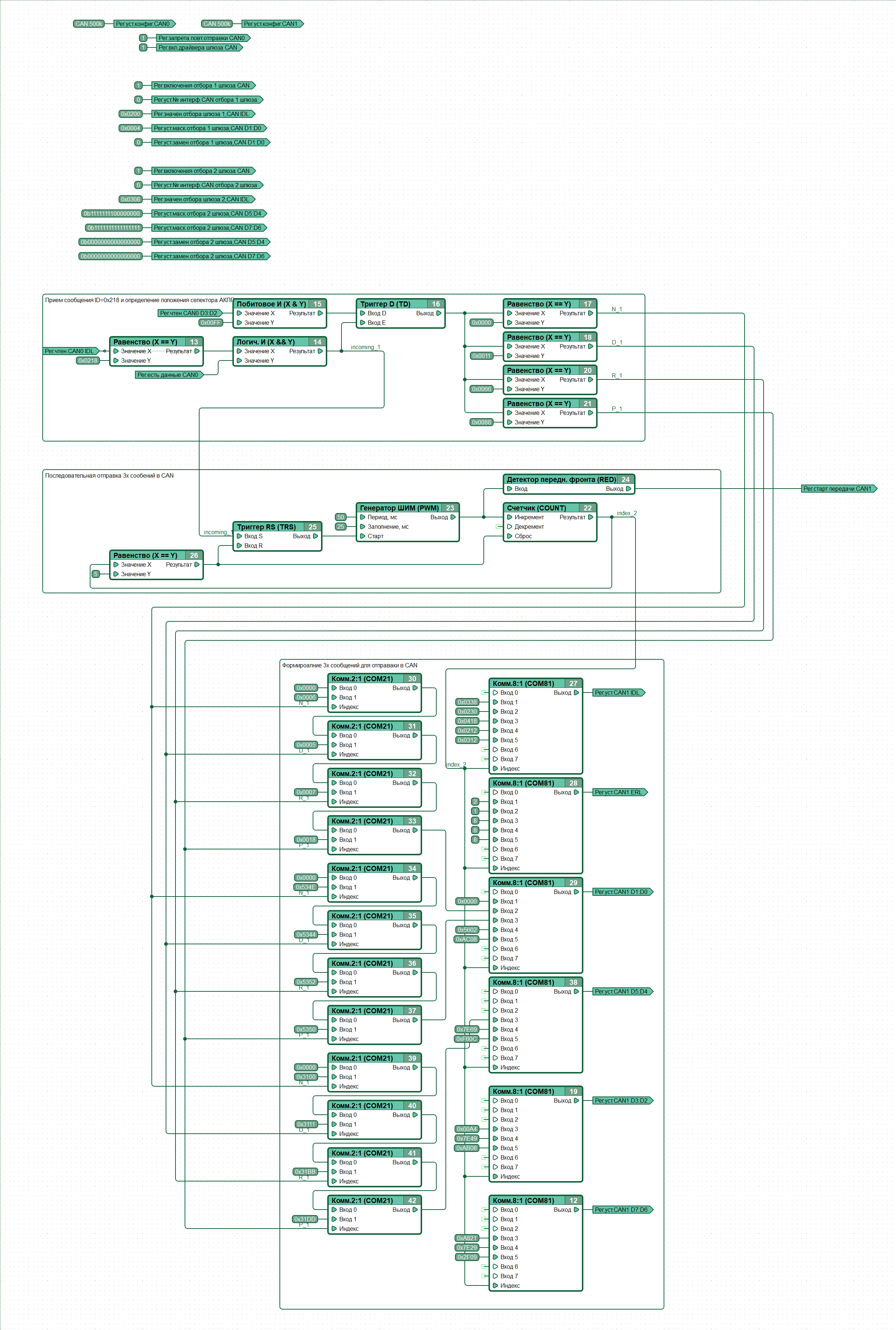

По диаграмме на рисунке 12.png: ID=0x218 не попадает в диаграмму, т.к. при включенном драйвере шлюза и отключенном режиме логирования в диаграмму попадают только ID, которые указаны в отборах. Соответственно эмуляция (отправка сообщений в CAN) не начинает выполняться. Можно попробовать либо добавить еще один отбор с ID=0x218, либо включить режим логирования шлюза интерфейса CAN0.
В диаграмме canGateway+АКПП.cfd ошибка - попытка записи нескольких значений в одни и те же регистры записи CAN. Для возможности комбинирования записи данных в регистры отправки сообщений CAN можно попробовать использовать каскадирование коммутаторов. Кроме того тут та же проблема с ID=0x218.
