здравствуйте не работает gmlan прилагаю диаграмму.может gmlan и lin работать вместе?
515 OK.cfd 19.27 кб, скачивался 264 раз, последний раз 2020-02-22
CAN и LIN любых поддерживемых контроллером стандартов могут работать вместе.
При подключении однопроводных интерфейсов наиболее частой причиной сбоя является ненадежное подключение контакта GND контроллера к отрицательной клемме АКБ автомобиля.
Здравствуйте , уже перепробовал все что возможно,даже купил ещё один блок.по can нет передачи сообщений даже с использованием примеров.на выходе высокой скорости 2.5 вольта постоянно и не каких импульсов нет.что я делаю не так? При этом lin и шим работает отлично.
Много лет уже работаю с этой шиной никогда проблем не было.
Ты пробовал диаграмму только с can использовать без lin? для эксперемента
Какая схема подключения?

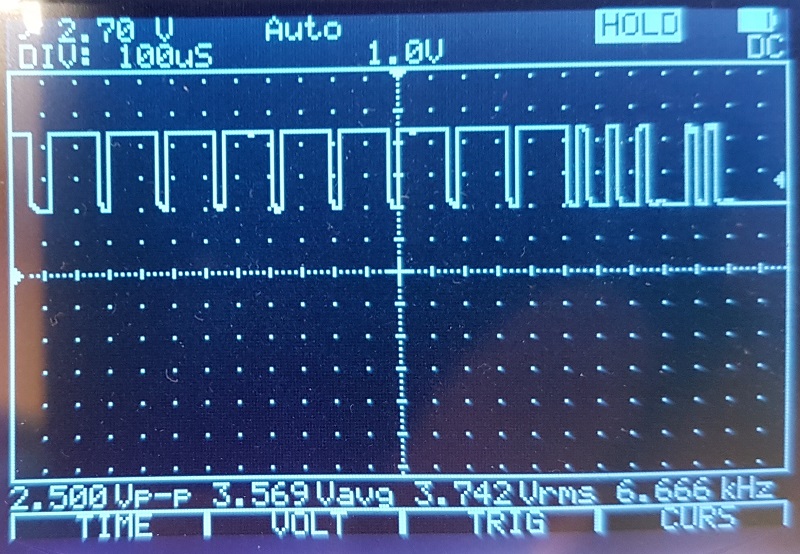

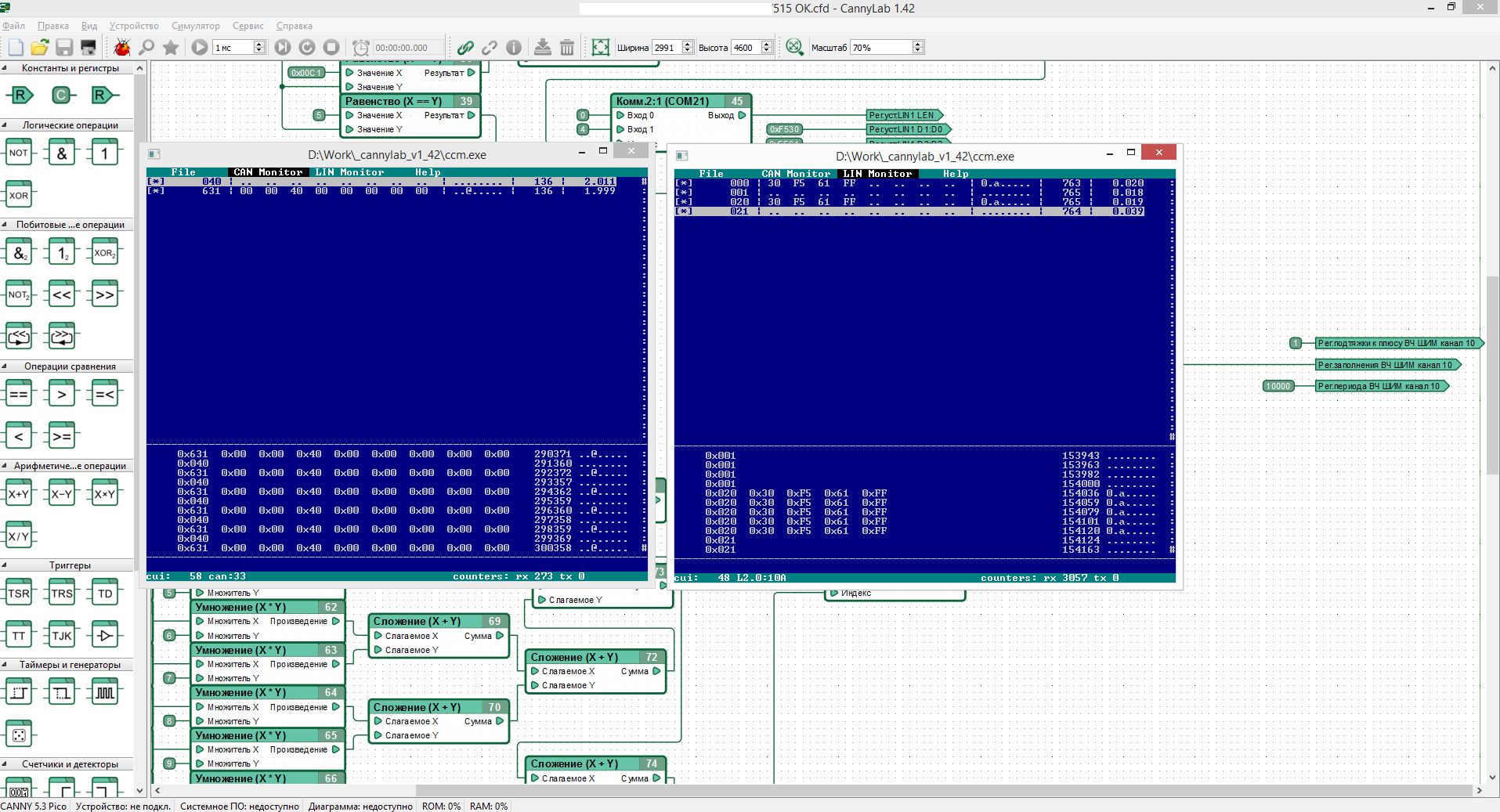

Проверили приложенную диаграмму на стенде - работает корректно, отправляет данные по CAN и LIN (см. вложения).
Возможно проблемы в коммутации. Попробуйте подключить провод CAN-L контроллера на GND.
Также обратите внимание на то, что в диаграмме не используются регистры наличия принятых данных LIN (отражают актуальность значений в регистрах принятых данных, в отсутствии "1" в этом регистре в буфере принятых данных может находиться неактуальная информация) и Триггеры для сохранения принятых данных LIN (принимаются несколько ID, при этом используются одни и те же регистры данных). Пример работы контроллера в режиме LIN MASTER можно найти в wiki.
515.jpg 213.41 кб, скачивался 248 раз, последний раз 2020-02-27
515.png 164.24 кб, скачивался 88 раз, последний раз 2020-02-27
