Здравствуйте!
Помогите с решением проблемы, нужно управление в ВЧ ШИМ не с 1 как написано, а с 0(необходимо полное выключение). как это реализовать?
Снимок.PNG 51.16 кб, скачивался 81 раз, последний раз 2020-02-19
Не совсем понятен вопрос.
Можете описать более детально что именно происходит с ВЧ ШИМ в результате исполнения диаграммы сейчас и какой результат вы хотите достичь?
Просьба приложить диаграмму или её фрагмент в CFD формате а не картинкой.

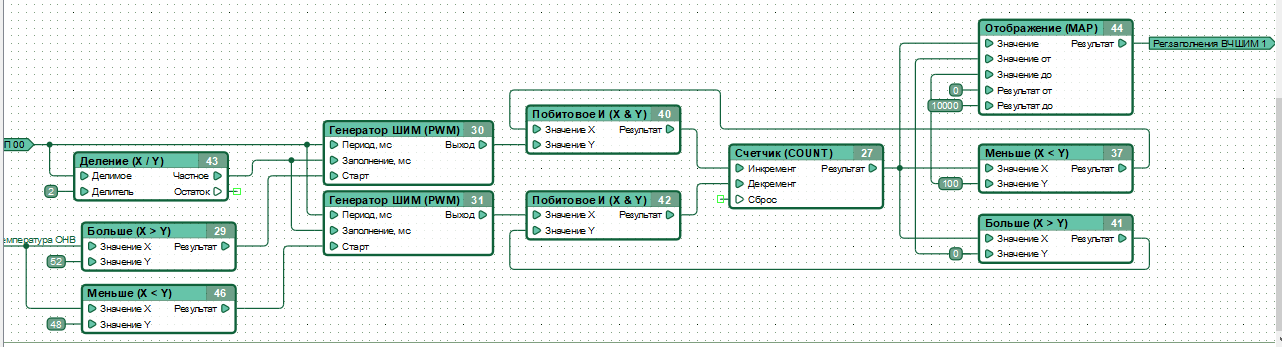

В диаграмме управление вентилятором по ШИМу, при увеличении температуры больше 52 градусов включается вентилятор и с какой-то периодичностью увеличивает скорость вращения пока температура не уменьшится до 48 градусов, а дальше скорость вращения начнет с этой же периодичностью уменьшаться.
Так вот сама проблема состоит в том, что когда вентилятор идет на уменьшение температуры и доходит до значение ШИМа 1, вентилятор крутится с очень маленькой скоростью, как только значение ШИМа выходит на 0, вентилятор начинает крутиться с максимальной скоростью.
Управление вентилятором.cfd 9.68 кб, скачивался 227 раз, последний раз 2020-02-20
К сожалению, мы действительно не уделили должного внимания в документации работе ВЧ ШИМ в предельных случаях. Опишем подробно в ближайшее время.
ВЧ ШИМ CANNY 7 при значении скважности = 0 действительно переключается в постоянно включенное состояние. Одно из решений - принудительно отключать ВЧ ШИМ канала при скважности =0 (см.вложение)
Управление вентилятором1.cfd 9.83 кб, скачивался 227 раз, последний раз 2020-02-20
К сожалению даже так, вентилятор работает но только на минимальных оборотах и начинает сразу при включении контроллера.
К сожалению даже так, вентилятор работает но только на минимальных оборотах и начинает сразу при включении контроллера.
Вы описываете поведение того варианта дигаммы который я вам прислал?
Канал контроллера в свободном состоянии имеет сопротивление 200k относительно GND. И так как программная подтяжка канала у вас на диаграмме не включена, то подтянут ли канал контроллера ВЧ ШИМ снаружи к +питания?
Спасибо за ответ!
В итоге пришлось переделать на CANNY 7.2 duo, и с небольшими переделками все заработало так как надо.
