Тема: Нужна помощь Canny5.3pico

Добрый день . Не могу понять как настроить канал 8-9 чтоб работала отправка в can. Надо подать на 8 канал  +12V а на 9 канал - минус .
Как не пробовал не выходит ,зеленый светодиод горит постоянно.

Вложений в сообщении

Иконка вложения Canny_5_pic_can.cfd 4.6 кб, скачивался 214 раз, последний раз 2020-02-13

2 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,886

Re: Нужна помощь Canny5.3pico

Похоже вы ошиблись при выборе регистров конфигурации каналов, выбрав вместо них регистры инверсии входных значений.

Сайт Константин, CANNY

3 Ответ от zahar_gonc

  • zahar_gonc
  • Новичок
  • Неактивен
  • Зарегистрирован: 13-03-2019
  • Сообщений: 6

Re: Нужна помощь Canny5.3pico

Константин, CANNY пишет:

Похоже вы ошиблись при выборе регистров конфигурации каналов, выбрав вместо них регистры инверсии входных значений.

Извините а есть возможность поправить диаграмму я так и не понял !

4 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,886

Re: Нужна помощь Canny5.3pico

zahar_gonc пишет:

Извините а есть возможность поправить диаграмму я так и не понял !

Для конфигурации выходного каскада канала используется регистр конфигурации канала: https://wiki.canny.ru/index.php?title=C … 1.80.D0.B0


А вы использовали другие регистры:

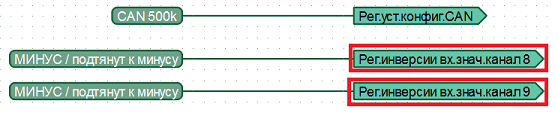

Вложений в сообщении

err_reg.png, 27.62 кб, 558 x 113
err_reg.png 27.62 кб, скачивался 214 раз, последний раз 2020-02-13

Сайт Константин, CANNY

5 Ответ от zahar_gonc

  • zahar_gonc
  • Новичок
  • Неактивен
  • Зарегистрирован: 13-03-2019
  • Сообщений: 6

Re: Нужна помощь Canny5.3pico

Добрый день . Ваш совет помог включать отправки сообщений в can  8 контактом на плюс 12V а вот  9 контакт  замыкая GND не работает . Подскажите какой параметр должен стоять в (конфигурации выходных потенциалов) и возможно ли это сделать.

Вложений в сообщении

Иконка вложения Canny_5_pic.cfd 4.69 кб, скачивался 198 раз, последний раз 2020-02-14

6 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,886

Re: Нужна помощь Canny5.3pico

Вы опять выбрали не те регистры:

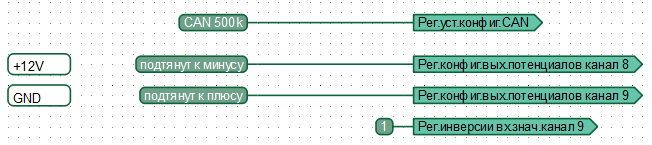

Вложений в сообщении

err_reg2.png, 9.45 кб, 665 x 135
err_reg2.png 9.45 кб, скачивался 208 раз, последний раз 2020-02-17

Сайт Константин, CANNY

7 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,886

Re: Нужна помощь Canny5.3pico

Если вы хотите, чтобы:

В Регистре входного значения канала 8 появлялось значение "1" при подаче на него снаружи +12
и
В Регистре входного значения канала 9 появлялось значение "1" при подаче на него снаружи GND

в отсутствие физической подтяжки каналов снаружи, то конфигурация каналов должна выглядеть так:

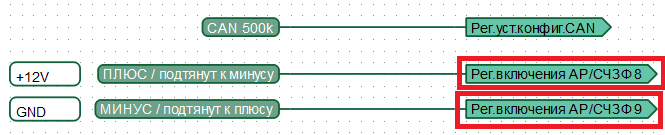

Вложений в сообщении

right_reg.png, 12.62 кб, 652 x 145
right_reg.png 12.62 кб, скачивался 193 раз, последний раз 2020-02-17
