Тема: Canny 5.3 pico не работает

Здравствуйте . приобрел canny 5.3 pico загрузил свою диаграмму
Она не работает.
Для проверки загрузил диаграмму из примеров для морганием светодиода на выходе, все равно на выходе ничего нет.
Ещё один вопрос возможно ли поставить скорость шины lin 10417.

Вложений в сообщении

Иконка вложения 12.png 41.26 кб, скачивался 87 раз, последний раз 2020-01-22

2

Re: Canny 5.3 pico не работает

Можете привести диаграмму, которая не работала? Если не хотите ее выкладывать тут, пришлите ее или ее фрагмент на почту info@canny.ru

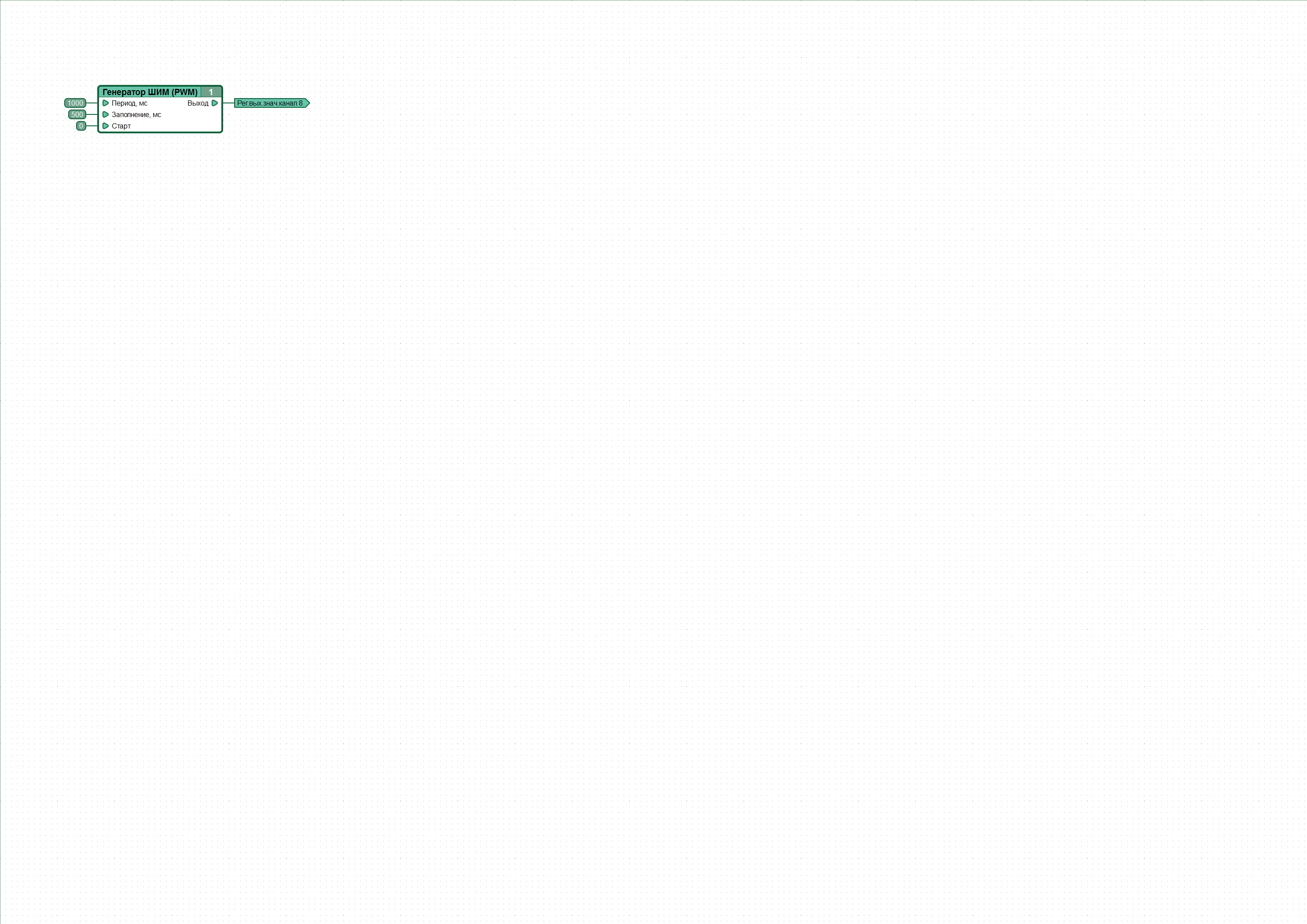

На фрагменте диаграммы, приведенном на картинке, не активирован блок "Генератор ШИМ" - на его входе "Старт" установлена константа "0". Подробнее о других функциональных блоках.
Для работы канала ввода-вывода контроллера необходимо задать его конфигурацию. Подробнее о работе с каналами ввода-вывода.
Попробуйте приложенную диаграмму - моргание контрольного светодиода контроллера одновременно с включением/выключением канала 8.
Скорости обмена данными возможно установить только из имеющегося списка (2400; 9600; 10500; 19200). Подробнее... Скорость 10500 не подходит?

Вложений в сообщении

Иконка вложения c53pico_forum test.cfd 561 б, скачивался 246 раз, последний раз 2020-01-22

3 (22-01-2020 13:28:01 отредактировано 77stasik77)

Re: Canny 5.3 pico не работает

Здравствуйте с тестовой диаграммой которую вы прислали тоже не работает при подключении питания ничего не работает.
Прилагаю свою диаграмму . мне нужно управление lin шиной GM у нее скорость 10417.

Вложений в сообщении

Иконка вложения 515.cfd 3.99 кб, скачивался 225 раз, последний раз 2020-01-22

4

Re: Canny 5.3 pico не работает

77stasik77 пишет:

Здравствуйте с тестовой диаграммой которую вы прислали тоже не работает при подключении питания ничего не работает.

Приведенная выше тестовая диаграмма проверена на стенде и работает корректно.
Вероятно, контроллер использовался как CAN(LIN)-монитор. При записи диаграммы CannyLab выдавала предупреждение что версия системного ПО не соответствует версии среды разработки?
Для корректной работы контроллера необходимо сначала перезаписать в нем системное ПО (файл .ccx из состава используемой версии CannyLab), за тем загрузить в него диаграмму.

77stasik77 пишет:

Прилагаю свою диаграмму . мне нужно управление lin шиной GM у нее скорость 10417.

Ваша диаграмма проверена на стенде в связке с CAN(LIN)-монитором на скорости 10500. Контроллер отправляет два сообщения с данными и два запроса на получение данных.

UPD: Генераторы ШИМ в приложенной диаграмме настроены таким образом, что каждое сообщение отправляется по 5 раз подряд.
