Тема: Напряжение на входе канала
Здравствуйте.
Напряжение питания контроллера 12 в. Стандартный положительный вход не видит напряжение 9 в. Можно ли настроить вход так, чтобы оно читалось?
- Константин, CANNY
- Administrator
- Неактивен
Re: Напряжение на входе канала
Должен видеть начиная от 3-4 В. Обратите внимание на то, что конфигурация "Стандартный положительный вход" канала контроллера CANNY 7 означает постоянную слабую подтяжку канала к GND и встроенную защиту от дребезга, не пропускающую слишком короткие импульсы. Возможно проблема в диаграмме, можете её показать ( CFD-файл )?
Re: Напряжение на входе канала
Может не совпадают импульсы источников питания?

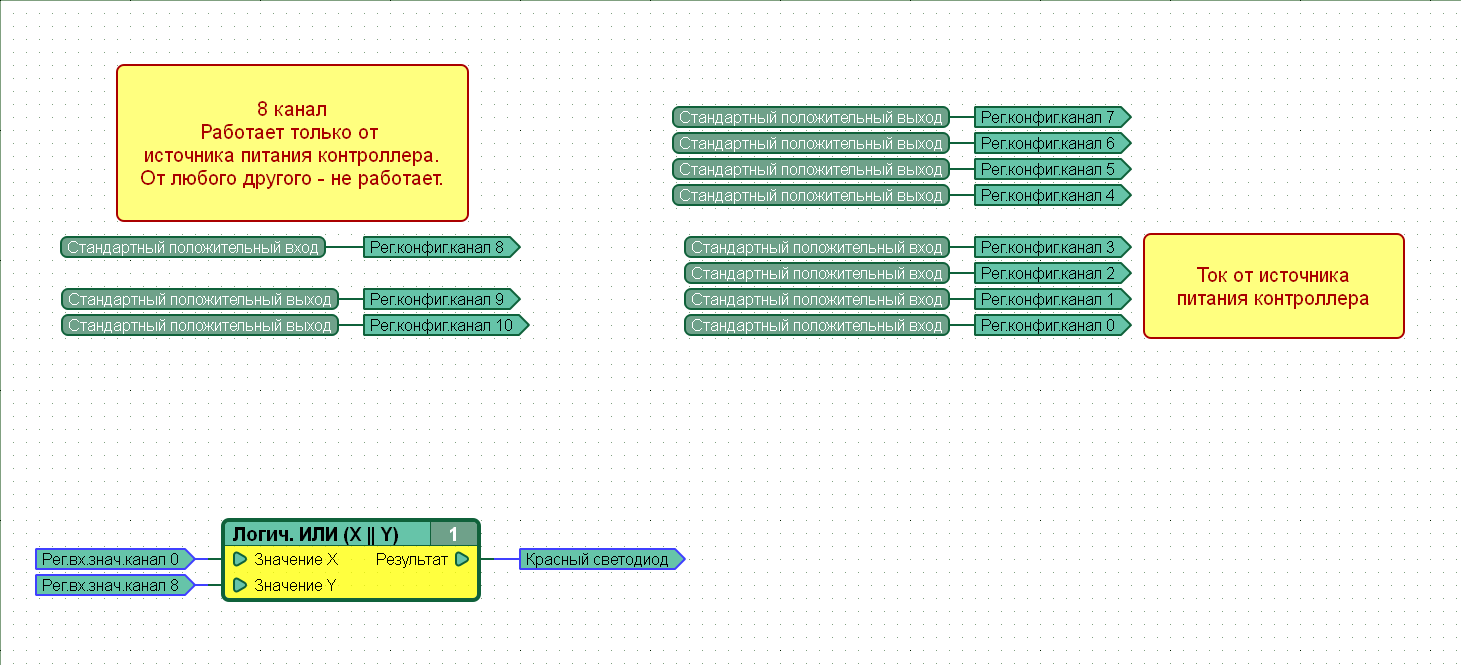

Прикрепляю упрощённую диаграмму.
Вложений в сообщении
02.01.2020.cfd 1.57 кб, скачивался 213 раз, последний раз 2020-01-03
02.01.2020.png 35.41 кб, скачивался 89 раз, последний раз 2020-01-03
- Константин, CANNY
- Administrator
- Неактивен
Re: Напряжение на входе канала
При подаче на канал контроллера напряжения от стороннего блока питания, контакты GND блока питания контроллера и стороннего блока питания должны быть объединены либо применена схема гальванической изоляции.
Можете привести схему подключения контроллера и источников питания? Достаточно изобразить от руки и сфотографировать на телефон.
Также не помешают фото этикеток или перечень характеристик блоков питания.
А если есть возможность снять осциллограмму входного сигнала контроллера - это закроет все вопросы.
Если вы используете блоки питания с высоким входным напряжением, пожалуйста выполняйте требования электрической безопасности, для того чтобы избежать поражения электрическим током и выхода оборудования из строя!
Re: Напряжение на входе канала
Константин, CANNY пишет:
При подаче на канал контроллера напряжения от стороннего блока питания, контакты GND блока питания контроллера и стороннего блока питания должны быть объединены либо применена схема гальванической изоляции.
Всё ясно. Контакты GND блоков питания не были объединены.
Вопросов больше нет. Благодарю за помощь!
