Тема: LIN Сканер

Приветствую! Возможно ли использовать CANNY7 как сканер для LIN шины? Чтение и воспроизведение.

2

Re: LIN Сканер

Отдельного приложения, такого как CannyCANmonitor под эти нужны у нас нет, но принятые данные LIN возможно, например, перенаправить в CAN или в RS232 и принимать соответствующим сканером. Аналогично реализуется отправка данных в LIN. Пример преобразователя LIN -> CAN можно найти в папке примеров CannyLab.

UPD: С 2016 года CANNY CAN Monitror поддерживает работу с LIN

3

Re: LIN Сканер

Здравствуйте!
Не могли бы ткнуть пальцем в "Пример преобразователя LIN -> CAN", а то не могу найти?

4

Re: LIN Сканер

Если Вы используете актуальную версию CannyLab - 1.0, то пример преобразователя LIN -> CAN находится в папке: <папка cannylab>\examples\canny7\lin2can
в более ранних версиях CannyLab:<папка cannylab>\examples\lin2can
Еще на форуме есть пример LIN -> RS: http://forum.canny.ru/viewtopic.php?id=109

5

Re: LIN Сканер

Спасибо! Все получилось!

6

Re: LIN Сканер

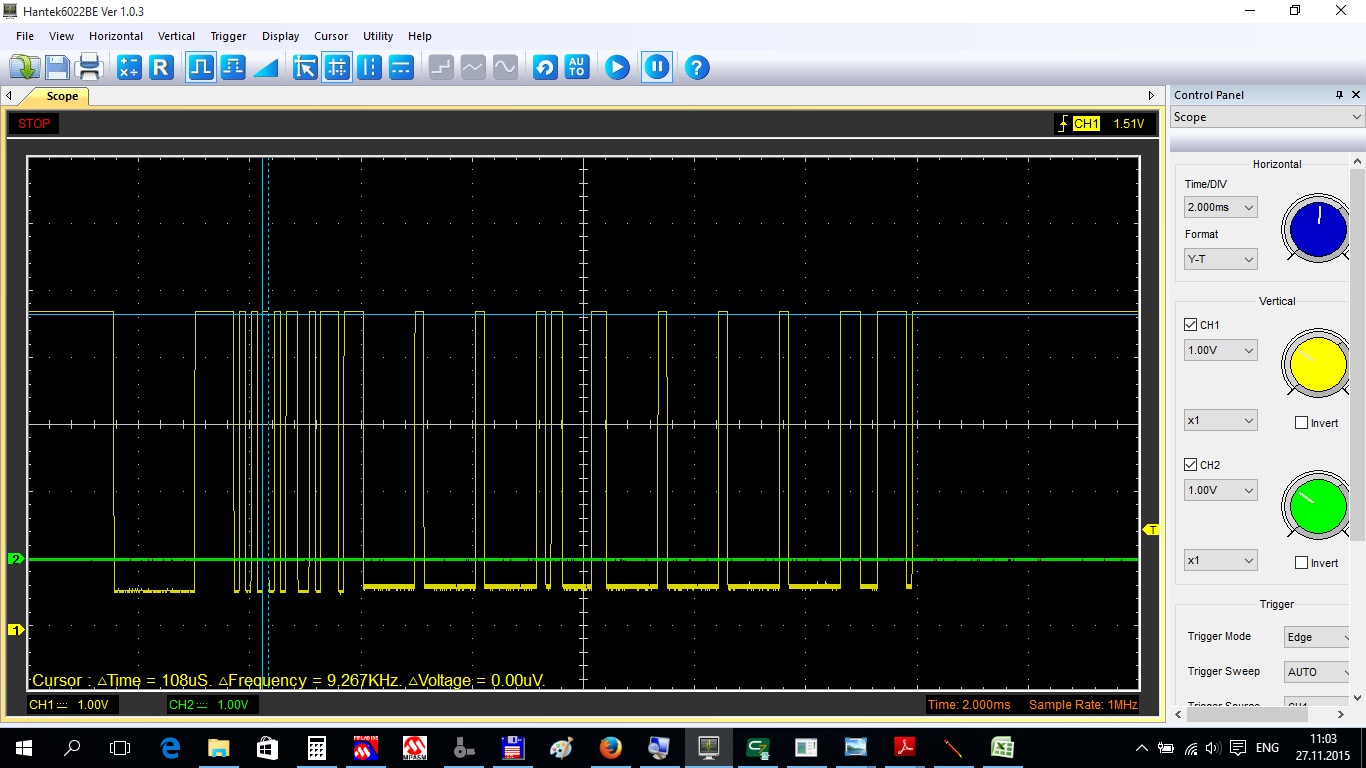

Добрый день. Не могли бы подсказать, почему не читает LIN-сканер осциллограмму во вложении. The break delimiter
shall be at least one nominal bit time long.

7

Re: LIN Сканер

не получается вложить

Вложений в сообщении

Иконка вложения LIN-9600.jpg 262.08 кб, скачивался 270 раз, последний раз 2015-11-27

8

Re: LIN Сканер

Попробуем разобраться и выяснить, что можно с этим сделать.

9

Re: LIN Сканер

engineer пишет:

The break delimiter
shall be at least one nominal bit time long.

Воспроизвели форму вашего сигнала в лабораторных условиях - контроллер корректно воспринимает все поля заголовка пакета c ID 0x3B (0xFB).

Попробуйте сделать короткую диаграмму, которая инициализировав контроллер в LIN v 1.3 SLAVE 9600 будет индицировать светодиодом поступление любого пакета LIN и проверьте её работоспособность на вашей шине.

10

Re: LIN Сканер

Большое спасибо! Буду пробовать.

11

Re: LIN Сканер

Здравствуйте!
Диаграмму для чтения LIN залил. Почитал форум и не понял - для CAN монитора во втором устройстве тоже нужна диаграмма? Не нашел. И еще - есть ли разница на какие выводы подключать LIN?
Спасибо.

12

Re: LIN Сканер

sumrakd пишет:

Здравствуйте!
Диаграмму для чтения LIN залил. Почитал форум и не понял - для CAN монитора во втором устройстве тоже нужна диаграмма? Не нашел. И еще - есть ли разница на какие выводы подключать LIN?
Спасибо.

Для чтения данных из LIN-шины с помощью диаграммы lin2can.cfd требуется 2й CANNY7, работающий в режиме CAN-монитора, для чего необходимо загрузить во 2й контроллер специальное программное обеспечение с помощью утилиты автономной загрузки ПО, входящей в состав интегрированной среды CannyLab, расположенной в папке с системным ПО контроллера (например: ..\cannylab_v1_14\ccx\canny7\c7canmon_v150.exe).
Подключать к LIN-шине нужно именно тот канал, который используется в диаграмме, в данном случае, при использовании диаграммы lin2can.cfd в неизменном виде, используется драйвер LIN1, т.е. 9 канал контроллера - белый провод 3х-контактного разъема.
Обратите внимание, что в диаграмме lin2can.cfd из примеров CannyLab установлена скорость 2400 бод и стандарт LIN v.1.3. Скорость и стандарт LIN, в диаграмме, нужно установить соответствующей параметрам шины, к которой подключается устройство, чаще всего это 9600 или 19200 LIN v.2.0.
Для возможности отображения данных CAN-монитором необходимо подключить провода CAN-H и CAN-L контроллера с диаграммой lin2can.cfd к соответствующим проводам контроллера CAN-монитора.
Основные приемы работы с CAN-монитором показаны в видео на нашем канале http://www.youtube.com/watch?v=144XLtzwjt4

13

Re: LIN Сканер

Если я правильно понял, при приеме LIN должен включаться зел диод? перепробовал все режимы. И с подтяжкой плюса, и без, ниче не моргает и через второй модуль CAN в canmonitor тишина. подключал белый провод из клеммы где 3 провода. Все устройства заведомо исправны.

14 (23-12-2015 15:08:59 отредактировано gordon)

Re: LIN Сканер

вопрос то sumrakd прастите а к чему подключали ?

15

Re: LIN Сканер

Подключился к контактам, которые идут от слэйва к мастеру

16 (23-12-2015 17:01:49 отредактировано gordon)

Re: LIN Сканер

если подключиться к LIN  проводу высокоомным светодиодным индикатором , "маргушки " видно ?

17

Re: LIN Сканер

Да, моргает. Но моргает постоянно, не зависимо от того, нажата какая то кнопка или нет. Ловлю лин с пульта управления сидением w221

18

Re: LIN Сканер

В. Другой ветке выложены : скорость и данные .

19

Re: LIN Сканер

Обмен постоянно идёт ,  независимо от нажатия кл

20

Re: LIN Сканер

-+ ( белый провод ) подключены к Авто , сан терминатор сан монитора  , +- подключены к Авто , usb к компу ?

21

Re: LIN Сканер

Так?

22

Re: LIN Сканер

Да, все так. я только не разобрался с подтяжкой плюса. Нужна ли она.. как определить?

23 (24-12-2015 17:04:01 отредактировано gordon)

Re: LIN Сканер

Если подключаетесь к  сети на машине - подтяжка  не нужна .( её организовывает master)

24

Re: LIN Сканер

Проверьте вход ( белый провод , трёх контактного разъема).типа:  вход 9 ( с подтяжкой к +) - выход зелёный светодиод. Подаем на белый (-) , любуемся свеченим зелёного).если нет - пробуем с 8 каналом ( или какой там с Lin  может работать ). О продвижениях прошу сообщать .

25

Re: LIN Сканер

При контакте на массу диод промаргивает, но не горит постоянно.
