Работа с внешней энергонезависимой памятью по шине I2C

Скорее всего дело в РЕСТАРТЕ которое есть у 7-ки и нет у 5-ки.
Заменить или смоделировать не хватает квалификации.
Помогите пожалуйста кто может!!!
Спасибо!

Вот что написано у вас в описании по этому поводу:
"...Блок №31 «Копирование» устанавливает значение регистра рестарта I2C в
зависимости от значения сети «чтение»: при чтении регистр будет равен «1», что указывает драйверу
I2C, что сразу после отправки запроса на получение данных из ячейки памяти 24LC64 он должен перейти
а режим приема.

В том и дело, что на wiki нет информации по поводу адреса байта данных, как он формируется.
Адрес устройства - да.
А Адрес данных читаемых и записываемых - нет.
Или я слепой.
Все перепробовал, по аналогии со схемой на Canny7
ДАЙТЕ КРАТКУЮ НО ПОЛНУЮ СХЕМУ КАК ФОРМИРОВАТЬ И ОТПРАВЛЯТЬ АДРЕС ЯЧЕЙКИ ПАМЯТИ ДЛЯ I2C.
ПОЖАЛУЙСТА.
А ЕСЛИ БУДЕТ ПРИМЕР - ВООБЩЕ СУПЕР.
СПАСИБО!

Тут все совсем не так. Как отмечалось выше, драйвер i2c претерпел изменения. Описание драйвера (в wiki) актуализировано. На форуме остался старый пример, который нельзя использовать в качестве основы для новых разработок. Для адреса устройства существует отдельный регистр.

Адрес микросхемы памяти (0x0A), в специальный регистр.
D0-старший байт адреса
D1-младший байт адреса
D2-байт данных
D3-байт данных

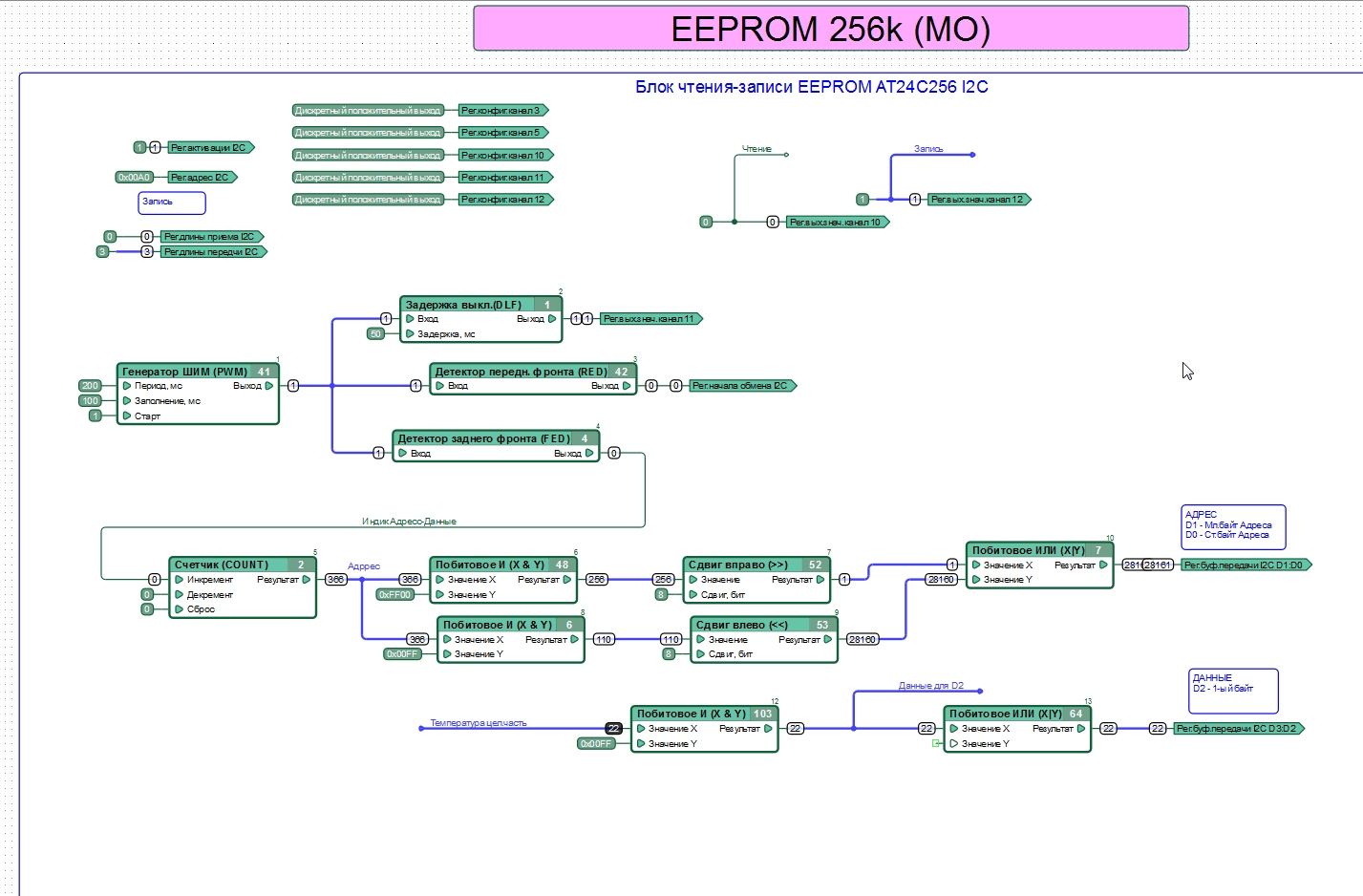

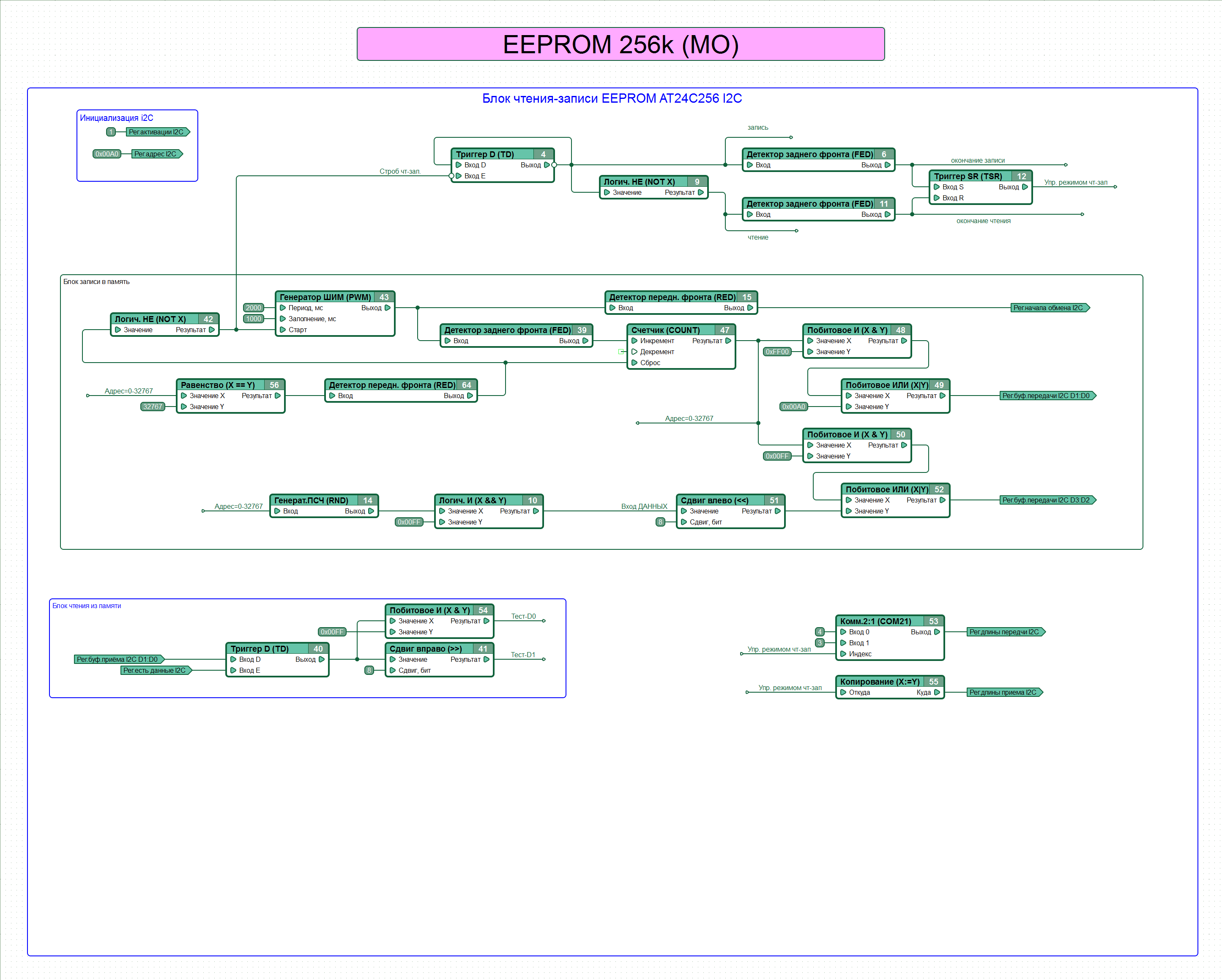

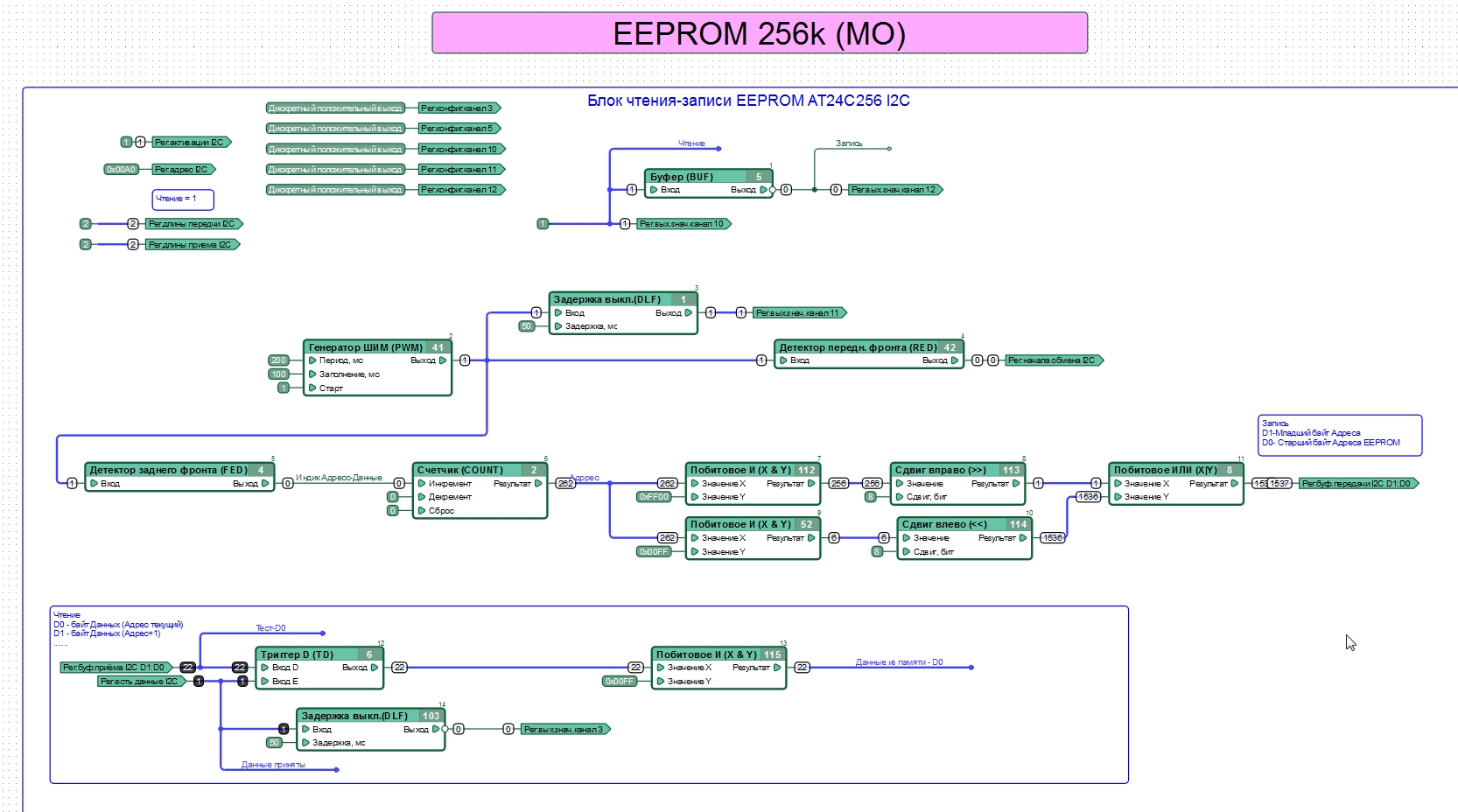

Во вложении пример диаграммы. При подаче питания в EEPROM AT24C256, начиная с адреса 0x0001, будет записано 2 байта данных (0xBEEF). После этого, через 1с, начнется цикл чтения записанных данных: чтение будет выполняться каждую секунду, сначала будет установлен адрес начальной ячейки, а следом будет выполнено чтение 2х байт данных.
Если полученные данные соответствуют записанным на начальном этапе (0xBEEF), то на выходе 13 контроллера на 150мс будет установлен положительный потенциал.
Возможности проверить диаграмму в железе, к сожалению, у нас нет.
