Тема: канни 7 в форме блока master в шине Lin

Ребят, большая просьба помочь!
хочу научить канни 7 работать мастером в шине лин с блоком кнопок стеклоподъемников (узел slave), по принципу чтобы канни опрашивал блок кнопок не нажата ли какая кнопка а при ее нажатии, давал + или - на один из своих каналов вывода.
Лог который постоянно передает мастер:
20   4   00 00 08 00 F7
Лог который при нажатии водительской кнопки вверх:
20   4   08 00 08 00 EF

С чего начать?

2

Re: канни 7 в форме блока master в шине Lin

Начал рисовать, поправьте если что не так делаю

3

Re: канни 7 в форме блока master в шине Lin

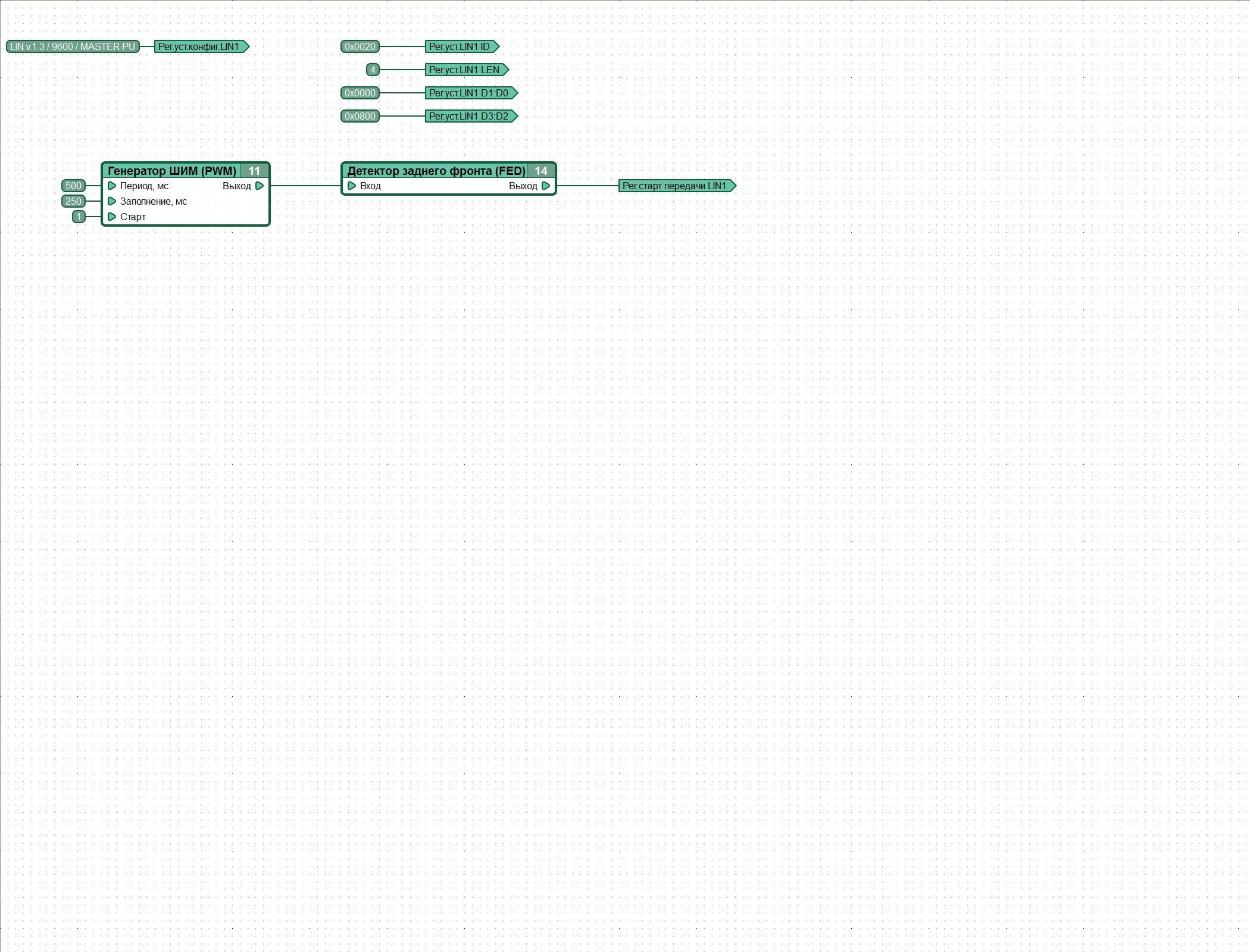

Вот фото

Вложений в сообщении

Иконка вложения Лин1.png 42.97 кб, скачивался 15 раз, последний раз 2019-07-04

4

Re: канни 7 в форме блока master в шине Lin

Пример работы контроллера в режиме MASTER приведен в соответствующем разделе wiki.

5

Re: канни 7 в форме блока master в шине Lin

Ну по нему я и сделал, канни будет отправлять сигналы в Lin, а как дальше научить ее понимать ответы и управлять выводными каналами?

6

Re: канни 7 в форме блока master в шине Lin

Видимо, не по тому примеру. Там есть описание режима MASTER-а с опросом Slave-ов.
Вариант диаграммы во вложении.

Вложений в сообщении

Иконка вложения c7_lin_master.cfd 2.89 кб, скачивался 104 раз, последний раз 2019-07-04

7

Re: канни 7 в форме блока master в шине Lin

Денис, CANNY пишет:

Видимо, не по тому примеру. Там есть описание режима MASTER-а с опросом Slave-ов.
Вариант диаграммы во вложении.

Спасибо! Буду разбираться)
