Тема: модуль MAX6675
Здравствуйте. Возможно ли использовать модуль MAX6675 для работы контроллера с термопарами К-типа?
- Денис, CANNY
- Administrator
- Неактивен
Re: модуль MAX6675
В принципе, возможно, не смотря на то, что MAX6675 передает данные по SPI, а у CANNY 3 tiny этого протокола нет. Для взаимодействия между контроллером и MAX6675 можно организовать низкоскоростной SPI через диаграмму.
Подобный вопрос рассматривался в теме https://forum.canny.ru/viewtopic.php?id=336.
Re: модуль MAX6675
Подскажите как можно организовать обратную связь canny 3 tiny и ПК в рабочем режиме контроллера?
- Денис, CANNY
- Administrator
- Неактивен
Re: модуль MAX6675
CANNY 3 tiny может связываться с ПК по UART (в том числе по протоколу Modbus RTU) или через USB Virtual COM-Port.
5 19-04-2019 15:31:39 (19-04-2019 15:32:26 отредактировано tsaplin-av)
Re: модуль MAX6675
я хочу использовать модуль мах6675к. Функционал должен быть следующим: нагрев и поддержание температуры металлической поверхности 1-400 гр. ц. с возможность регулировки температуры при помощи переменного резистора. Диаграммы были взяты от других контроллеров и адаптированы под canny 3 tiny и свои задачи. Диаграмму прилагаю, но в ней я не понимаю как состыковать "Считывание показаний с модуля max6675k" с диаграммой поддержания температуры. Извиняюсь, случайно не в ту тему написал))
Вложений в сообщении
t стола для canny 3 tiny.cfd 20.18 кб, скачивался 294 раз, последний раз 2019-04-19
- Денис, CANNY
- Administrator
- Неактивен
Re: модуль MAX6675
Принципиально использовать ПИД? Какова точность и допустимые интервалы отклонений поддерживаемой температуры? Может есть возможность применить алгоритм простого термостата с некоторым гистерезисом?
По диаграмме немного подправил. Исходный пример чтения температуры по SPI был для микросхемы с 32-битной посылкой. Тут сообщение 16-битное, все немного проще.
Не имеем возможности проверить работу термопары с MAX6675K + CANNY 3 tiny в железе, за неимением термопары с MAX6675K. Проверьте и сообщите результаты.
Вложений в сообщении
t стола для canny 3 tiny_1.cfd 20.1 кб, скачивался 329 раз, последний раз 2019-04-19
Re: модуль MAX6675
Спасибо за ответ. В принципе вариант с обычным термостатом то же может подойти, надо будет попробовать. По результатам отпишусь
Re: модуль MAX6675
Собрал схему. К сожалению не работает так как надо. Допустимый интервал температур 10 гр.ц. При включении идет постоянный нагрев. Думаю причина в неадекватно работающей термопаре. Накидал диаграмму простейшего термостата но она то же не работает. Поэтому и создал тему USB Virtual COM-Port, хочу понять какую информацию дает модуль MAX 6675k
Вложений в сообщении
термостат+VCP.cfd 6.21 кб, скачивался 307 раз, последний раз 2019-04-22
- Денис, CANNY
- Administrator
- Неактивен
Re: модуль MAX6675
Убедитесь в правильности подключения всех устройств, в согласовании всех потенциалов.
MAX6675K - микросхема с питанием 3В...5,5В; для нее требуется дополнительный "обвес" (конденсатор). CANNY3 tiny контроллер с питанием 5,5В...16В; напряжение на его каналах соответствует напряжению его питания.
Для проверки обмена данными между контроллером и микросхемой можно воспользоваться осциллографом или светодиодной прозвонкой (посмотреть изменение потенциалов на линии клоков и линии данных).
По диаграмме. Не был сконфигурирован канал приема данных (канал 4). VCP перенастроил для отправки полученных данных о температуре на ПК (при подключении контроллера, выполняющего диаграмму, к ПК будет обнаружен виртуальный COM-порт, через который в терминале можно будет видеть передаваемые контроллером значения).
Вложений в сообщении
термостат+VCP_1.cfd 6.09 кб, скачивался 303 раз, последний раз 2019-04-23
Re: модуль MAX6675
через CannyLab можно увидеть передаваемые контроллером значения?
Re: модуль MAX6675
Поскольку в программировании я полный ноль, прошу объяснить подробнее что означает: "в терминале можно будет видеть передаваемые контроллером значения"
13 23-04-2019 11:34:55 (23-04-2019 11:36:14 отредактировано tsaplin-av)
Re: модуль MAX6675
По поводу диаграммы. Вы четвертому каналу в место входа присвоили значение ВЫХОДА это точно правильно?
- Денис, CANNY
- Administrator
- Неактивен
Re: модуль MAX6675
Запускается контроллер (подается питание внешнее или через USB; при запуске из CannyLab, т.е. тоже питании от USB).
Подключить контроллер к ПК (USB, если используется внешнее питание). В системе появится виртуальный COM-порт.
Запустить программу HyperTreminal или любую имеющуюся аналогичную программу (я использую HTERM).
Выбираете настройки порта: 9600-8-N-1, подключаете контроллер к ПК.
В терминале будут отображаться передаваемые контроллером данные: 2 байта значения температуры + 2 служебных байта, перевода строки и возврата каретки.
- Денис, CANNY
- Administrator
- Неактивен
Re: модуль MAX6675
tsaplin-av пишет:
По поводу диаграммы. Вы четвертому каналу в место входа присвоили значение ВЫХОДА это точно правильно?
Это конфигурация выходных потенциалов, определяющая поведение канала в выключенном и включенном состоянии - я установил на нем подтяжку к минусу, т.е. в выключенном состоянии на нем будет минусовая подтяжка (см. wiki).
Re: модуль MAX6675

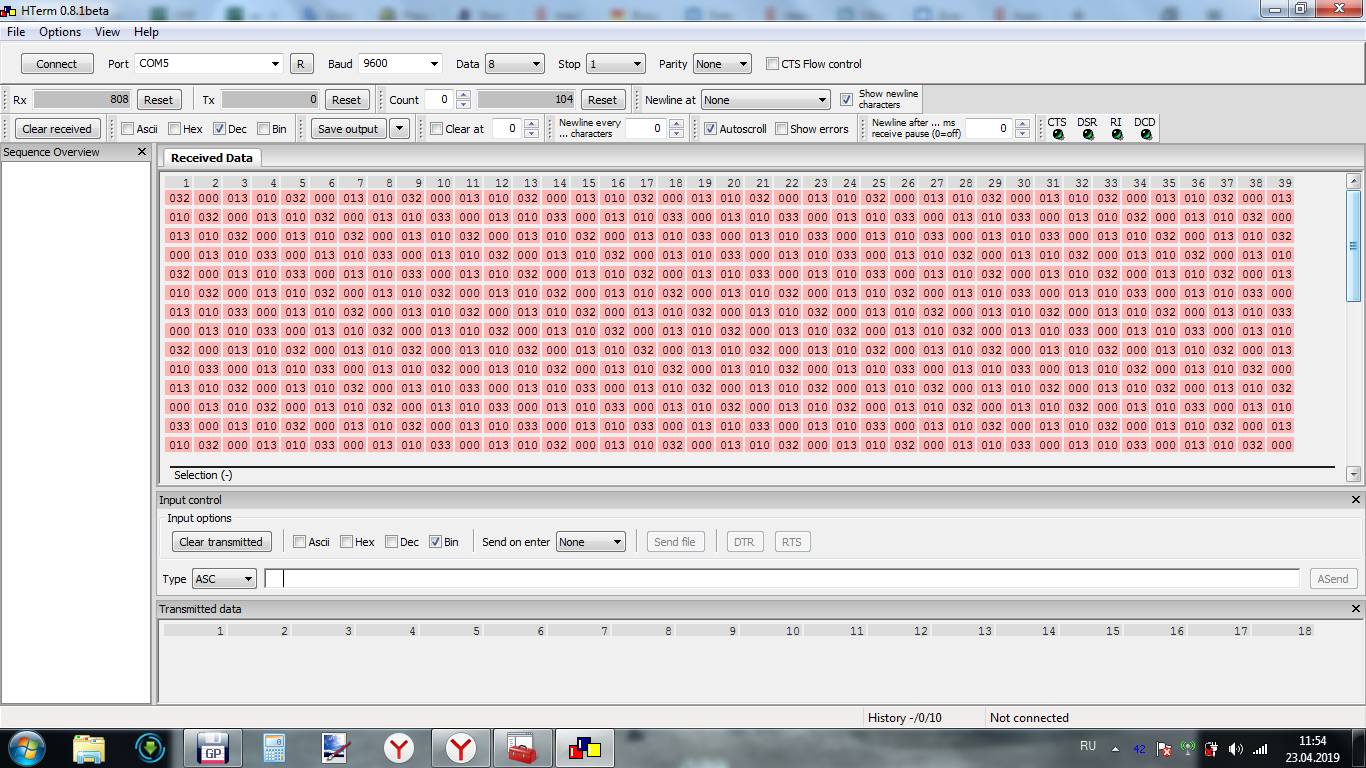

Не понимаю где здесь температура?
Вложений в сообщении
Безымянный.png 178.28 кб, скачивался 121 раз, последний раз 2019-04-23
- Денис, CANNY
- Administrator
- Неактивен
Re: модуль MAX6675
Похоже 032. Следующий за ним байт 000, это старшая часть этого числа, далее 013 010 - служебные символы перевода строки и возврата каретки.
Включите [Newline at] CR+LF, тогда каждое новое значение будет отображаться в новой строке.
Re: модуль MAX6675
Появляются по 9 символов, первые 3 - 032 и т.д. Температура плиты на момент скриншота была 50гр.ц. Получается не верные значения выдает. Поэтому плита постоянно перегревается
- Денис, CANNY
- Administrator
- Неактивен
Re: модуль MAX6675
Используемая термопара относится к типу K?
- Денис, CANNY
- Administrator
- Неактивен
Re: модуль MAX6675
tsaplin-av пишет:
Появляются по 9 символов, первые 3 - 032 и т.д. Температура плиты на момент скриншота была 50гр.ц. Получается не верные значения выдает. Поэтому плита постоянно перегревается
Если тип термопары совпадает с типом, для которого предназначен MAX6675K, то может быть в диаграмме получается ошибка при получении данных от микросхемы. Нужно точно сопоставить реальную температуру стола с передаваемой контроллером на ПК.
Может быть температура стола была 64 градуса?
Re: модуль MAX6675

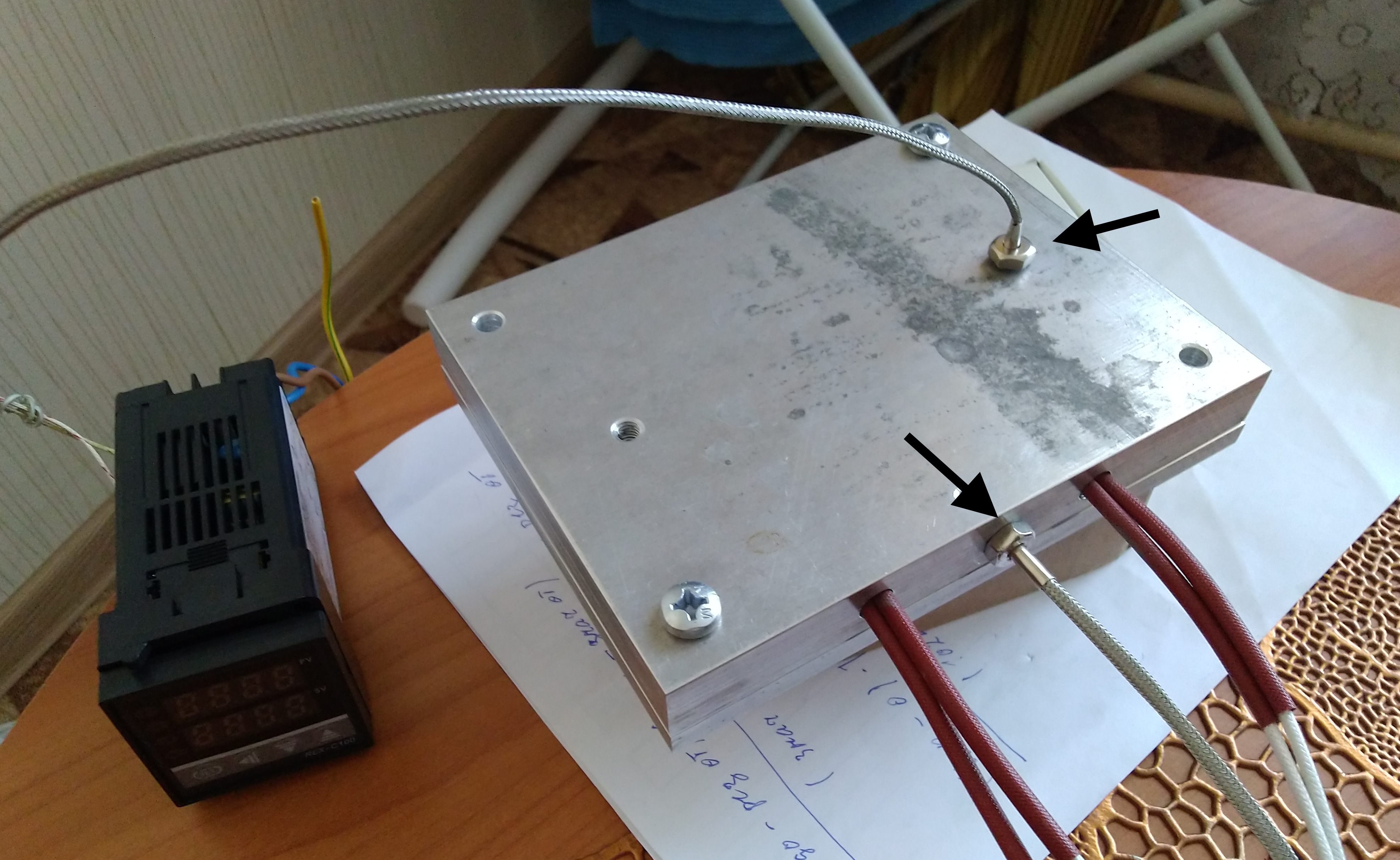

На термо плите использовал две термопары К-типа абсолютно одинаковые. Одна термопара подключена к контроллеру canny 3 tiny, вторая подключена к термореле для отображения фактической температуры. Для проверки пробовал менять их местами разницы нет
Вложений в сообщении
термо плита.jpg 841.43 кб, скачивался 109 раз, последний раз 2019-04-23
22 23-04-2019 19:17:02 (23-04-2019 19:17:20 отредактировано tsaplin-av)
Re: модуль MAX6675

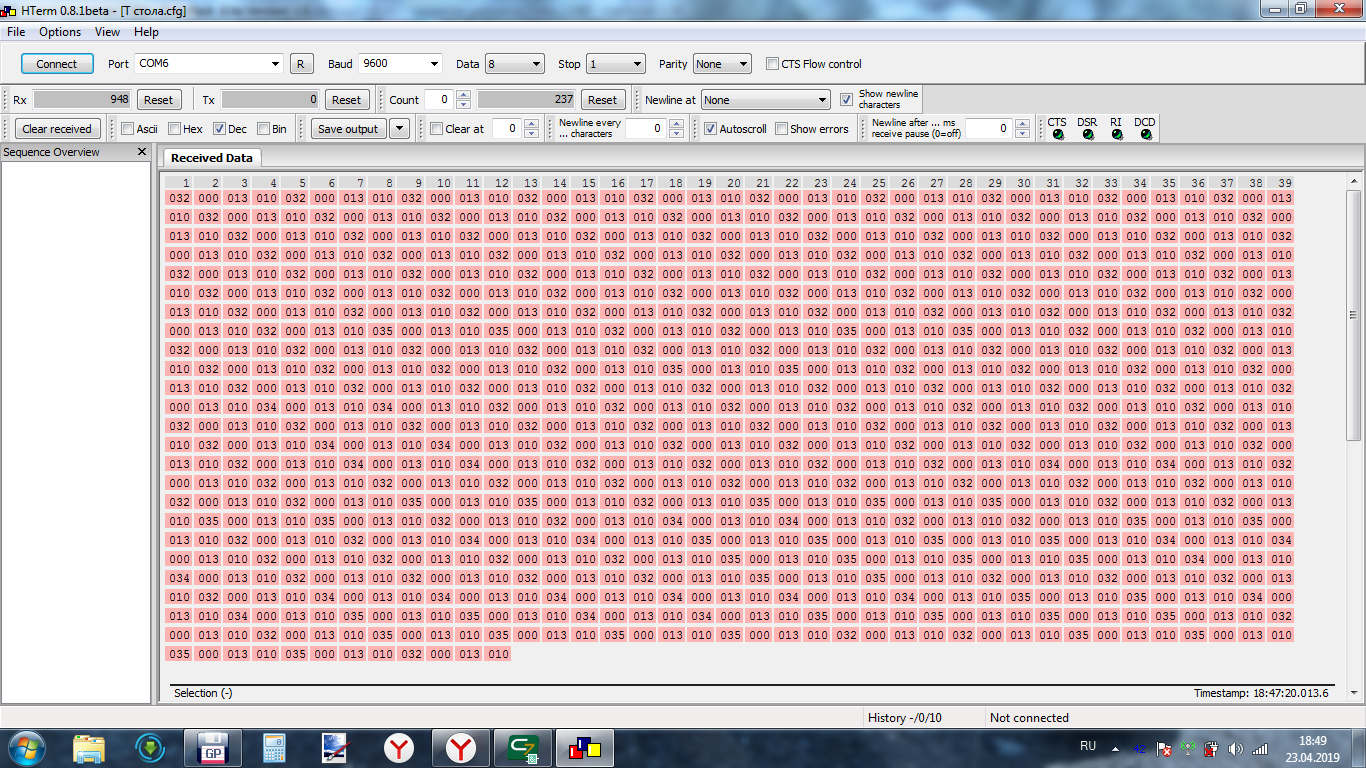

Если брать первую тройку цифр за значение t, тогда получается при t плиты=29г.ц. t cany3tiny =24г.ц. При температурах более высоких разница достигает уже 10г.ц. и более. На скриншоте t плиты=52-50г.ц. (остывает) разница почти в 20г.ц. и у контроллера она периодически скачет в сторону увеличения на 2-3г.ц. Чего в принципе не может быть при остывающей плите. Думаю дело в диаграмме как вы и предположили т.е. контроллер берет данные с ошибкой от MAX6675K
Вложений в сообщении
при 52-50.png 215.25 кб, скачивался 99 раз, последний раз 2019-04-23
Re: модуль MAX6675
Вот последняя диаграмма которую я использовал. Температуру задавал константой для проверки точности
Вложений в сообщении
t стола +VCP для canny 3 tiny.cfd 20.41 кб, скачивался 280 раз, последний раз 2019-04-23
- Денис, CANNY
- Administrator
- Неактивен
Re: модуль MAX6675
Земли контроллера и MAX6675K объединены?
Re: модуль MAX6675
Все это дело пока рабает от 3х батареек 1,5х3=4,5В.
"-" соответственно общий.
220В на нагреватели идет через модуль твердотельного реле FC-80.
В предыдущих сообщениях вы упоминали про конденсатор. Если его ставить, то куда и каким номиналом?
