Программируемое реле времени на CANNY 3 tiny (Страница 1 из 2)

Все выглядит вполне реализуемо и довольно просто, но есть вопрос:

Все каналы контроллера транзисторные, контроллер может включить канал в любое из трех состояний GND, Vbat или NC

Если я правильно понимаю, то:

следует читать как "между собой"?

Если это так, то для этого, в дополнение к контроллеру вам потребуется пара внешних реле.

Как я и указал выше - каналы контроллера транзисторные. Все каналы независимы и не могут быть замкнуты между собой внутри контроллера. Каждым каналом вы либо можете включать подходящую по электрическим характеристикам небольшую нагрузку, либо включать им например дополнительное внешнее промежуточное реле, включающее нагрузку.

Vbat = Vbattery замыкание на цепь питания контроллера (+)
NC = Not Connected, не подключено (высокоомный вход)

Максимальное напряжение питания 16В, напряжение на канале <= напряжения питания

Все технические характеристики приведены на странице продукта: https://canny.ru/c3tiny/ и в документации: http://wiki.canny.ru/index.php?title=CANNY_3_tiny

Если вы желаете самостоятельно создать диаграмму для решения вашей задачи, то вы можете начать с просмотра видео: https://www.youtube.com/watch?v=ZvGfHGKmGpY затем вам необходимо изучить документацию по программированию CANNY: wiki.canny.ru, в частности разобрать примеры в разделе CANNY 3 Tiny Драйвер ввода-вывода.
После чего, начинайте создавать вашу диаграмму, а при возникновении конкретных вопросов в процессе её создания - задавайте их здесь и прикладывайте к ним файл вашей диаграммы.
Если же вам требуется готовое решение, то я могу перенести тему в раздел форума Поиск исполнителей просматриваемый специалистами, которые возможно готовы проделать эту работу за вас.

Добрый вечер! В общем, сваял, как мог ) , получилось, что получилось. В симуляторе работает, вроде, как нужно, хотя, уверен, что можно было сделать правильнее и проще. Не могу понять, правильно ли я выбрал конфигурации каналов.

По задумке, при замыкании канала 0 на GND (нефиксируемой кнопкой) срабатывает первая половина схемы, подавая с требуемой периодичностью положительный потенциал (+12 В) на канал 2, к которому будет подключено первое реле.

А при замыкании канала 1 на GND (так же нефиксируемой кнопкой) срабатывает вторая половина схемы, подавая опять же с требуемой периодичностью положительный потенциал на канал 3, к которому будет подключено второе реле.

Если не сложно, подскажите, пожалуйста, правильно ли я сконфигурировал входы/выходы? Будет ли это всё дело работать так, как задумал?

P. S. Сделал ещё один вариант, он выглядит попроще, вроде как, но тоже сомневаюсь, что каналы правильно настроил...

Большое спасибо за помощь! Сейчас скачаю поправленную диаграмму, посмотрю на выходных.

Выведено из строя вряд ли может быть, скорее всего, там есть защита, и моторы просто не сработают ни в какую сторону. Будет всё это дело подключаться к кнопке управления электрическим люком. На машине стоит выключатель, физически исключающий возможность одновременного нажатия (в разные стороны работает одна кнопка), я предполагал что-то подобное использовать, но Вы подали хорошую мысль, можно попробовать ограничить это диаграммой, если это возможно.

Да, допустимо, т. к. схема к которой будет подключаться Канни, сама отключает сигнал, в случае необходимости (перегрузка, невозможность дальнейшего открытия/закрытия и т. п., типа, как защита). Более того, так и задумывал, чтобы если люк был открыт/закрыт собственными кнопками, была возможность открыть/закрыть его с Канни из любого положения.

Да, возможно:
http://wiki.canny.ru/index.php?title=CA … 1.80.D0.B0

"Регистр контроля восстановления питания" - это регистр чтения. Он позволяет определить, что произошел сброс контроллера. При старте контроллера в нем, ровно на один цикл выполнения диаграммы, появляется значение "1".

Насчёт того, что это регистр чтения сообразил уже после того, как спросил ) , насчёт эмуляции понял, спасибо за пояснение!

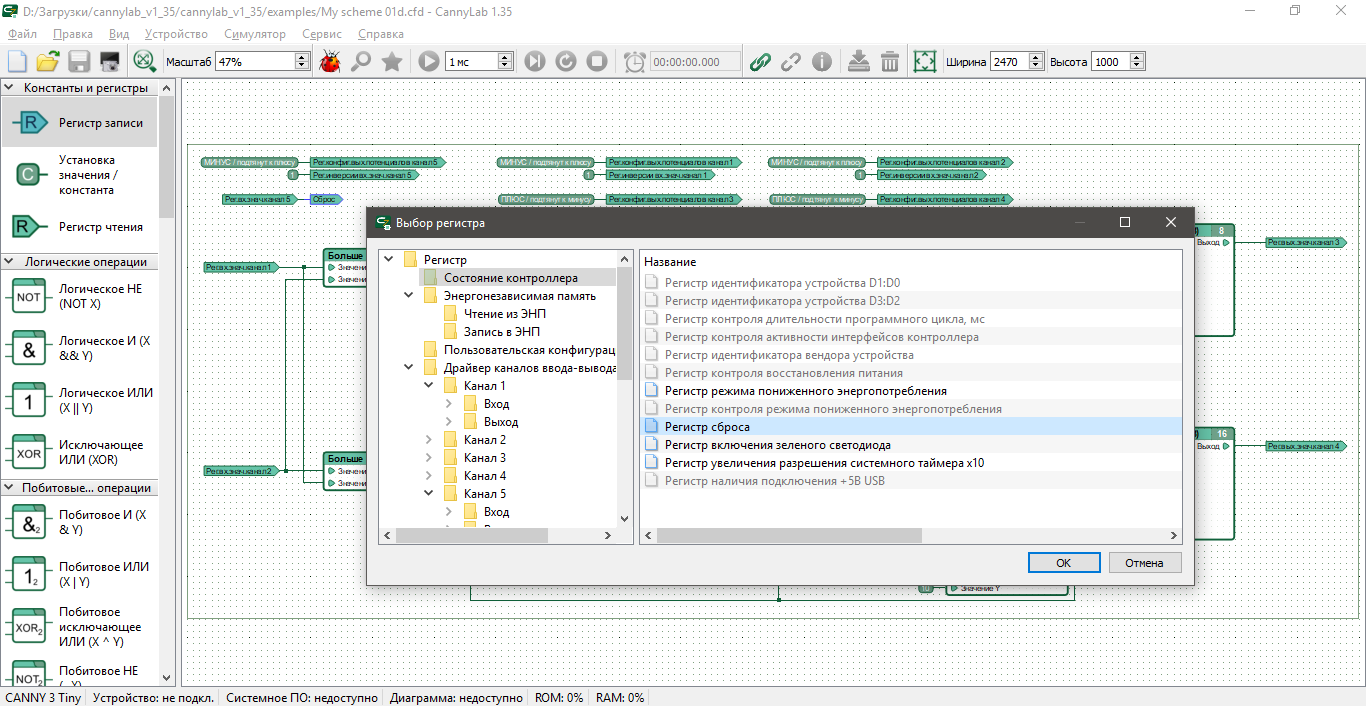

Сброс работать не будет - использован неправильный регистр. Канал 5 сконфигурирован частично верно. Если по появлении потенциала GND на канале 5 должен выполняться сброс контроллера, то канал 5 должен быть сконфигурирован как вход с инверсией входного значения (в точности как каналы 1 и 2). А регистр входного значения канала 5 должен быть подключен к регистру сброса, тогда при появлении "1" в регистре входного канала 5 будет выполнен сброс контроллера, все выполняемые действия будут остановлены и контроллер будет перезапущен и придет в исходное состояние.
Подход к считыванию входных значений с использованием блоков №№17 и 18 не самый очевидный (логичнее использовать Логические операции) и к тому же исключает лишь одновременное нажатие кнопок, но разрешает активацию выполнения действия, противоположного уже выполняемому, т.е. если уже идет закрытие, на что требуется 7 секунд (3 секундных включения реле с интервалом 1 и 3 секунды), то при нажатии на кнопку открытия соответствующий алгоритм будет активирован и он будет работать параллельно, мешая первому, что может привести к выходу какого-либо оборудования из строя.
Выход - либо заканчивать уже выполняемое действие, игнорируя попытки активации другого, либо при поступлении противоположной команды останавливать выполнение текущего действия.

Хорошее решение, но можно сделать и без лишних триггеров (см. вложение Вариант 1). С кнопкой сброса контроллера все сделано верно.
Во вложении Вариант 2 - возможное решение задачи вторым способом - остановка выполнения текущей команды при нажатии на кнопку активации альтернативной команды. При этом выполняется переход контроллера в исходное состояние - счетчики сбрасываются. Для активизации следующего действия нужно нажать соответствующую кнопку.
Обращаю внимание, что после сброса контроллера или отмены выполнения текущей команды состояние исполнительного устройства (чем управляем: люка, двери...) останется в последнем положении в котором оно находилось в момент сброса (например, открыто частично). Активизация очередной команды начнет выполнение действия с начала, не учитывая текущее положение управляемого объекта, что может привести к выходу механизма из строя.

О... немного не доглядел. Изменил подход, чтобы команды на запуск и остановку не путались. Исправленное во вложении.
