Re: Извлечение данных наддува из OBDII VAG
Думаю, можно перейти Денис в предыдущую ветку.
"Буст контроллер на CANNY"
Вопрос с "Данные из Can" я с Вашей помощью наконец то решил.
- Денис, CANNY
- Administrator
- Неактивен
Re: Извлечение данных наддува из OBDII VAG
oniava пишет:
Денис, не работает Ваша формула.
Р=7722*7,8125=7722*(8-1/8-1/16)= 7722*8 - 7722/8 - 7722/16 = (7722<<3) - (7722>>3) - (7722>>4) =
= 61776 - 965 - 482 = 60239 Па - формула работает ( >> - сдвиг вправо; << - сдвиг влево).
Re: Извлечение данных наддува из OBDII VAG
Денис, CANNY пишет:
oniava пишет:Денис, не работает Ваша формула.
Р=7722*7,8125=7722*(8-1/8-1/16)= 7722*8 - 7722/8 - 7722/16 = (7722<<3) - (7722>>3) - (7722>>4) =
= 61776 - 965 - 482 = 60239 Па - формула работает ( >> - сдвиг вправо; << - сдвиг влево).
Вы не поняли Денис, если подставлять другие значения, на выходе БЕЛЕБЕРА...
Значения в файле во вложении)
- Денис, CANNY
- Administrator
- Неактивен
Re: Извлечение данных наддува из OBDII VAG
Будьте внимательны!
Во вложении файл с Вашими данными и пересчетом по предложенной формуле: Лист 2 столбец Е, сразу в Па без потери точности - никакой БЕЛЕБЕРды. Плюс решается простыми средствами: сдвиг и вычитание, более экономичными с точки времени машинных ресурсов чем деление и умножение.
Вложений в сообщении
Конечный.xls 140.5 кб, скачивался 101 раз, последний раз 2018-07-26
Re: Извлечение данных наддува из OBDII VAG
Я сделал так, но где то видимо накосячил...
Вложений в сообщении
111.cfd 1.08 кб, скачивался 84 раз, последний раз 2018-07-26
- Денис, CANNY
- Administrator
- Неактивен
Re: Извлечение данных наддува из OBDII VAG
Переполнение. 35000*8 = 280000 > 65535.
Здесь как уже упоминалось раньше - либо работать с декапаскалями, либо переходить на 32бит арифметику.
Re: Извлечение данных наддува из OBDII VAG
Денис, CANNY пишет:
Будьте внимательны!
Во вложении файл с Вашими данными и пересчетом по предложенной формуле: Лист 2 столбец Е, сразу в Па без потери точности - никакой БЕЛЕБЕРды. Плюс решается простыми средствами: сдвиг и вычитание, более экономичными с точки времени машинных ресурсов чем деление и умножение.
Всё равно у меня не получается.
По Экселю одни значения. по диаграмме - другие
Re: Извлечение данных наддува из OBDII VAG
Денис, CANNY пишет:
сразу в Па без потери точности
Денис, еще вопрос.
А зачем в Па?
Потом надо будет в гПа.
Затем формула (X - 1000)/1000, где X - значение в гПа, а результат получаем в нужных bar...
Re: Извлечение данных наддува из OBDII VAG
Денис, CANNY пишет:
Переполнение. 35000*8 = 280000 > 65535.
Здесь как уже упоминалось раньше - либо работать с декапаскалями, либо переходить на 32бит арифметику.
Если честно, для меня пока не понятно...
Как это?
Re: Извлечение данных наддува из OBDII VAG
oniava пишет:
Денис, еще вопрос.
А зачем в Па?
Потом надо будет в гПа.
Затем формула (X - 1000)/1000, где X - значение в гПа, а результат получаем в нужных bar...
Денис,как я и не смог решить вопрос с переполнением.
oniava пишет:
Денис, CANNY пишет:Переполнение. 35000*8 = 280000 > 65535.
Здесь как уже упоминалось раньше - либо работать с декапаскалями, либо переходить на 32бит арифметику.Если честно, для меня пока не понятно...
Как это?
Снова я без Вас некуда...
- Денис, CANNY
- Administrator
- Неактивен
Re: Извлечение данных наддува из OBDII VAG
Если для отображения требуются именно Бар с сотыми, то тогда изначальная установка, что никакие погрешности не допустимы, на которую я ориентировался, бессмысленна, т.к. сотые Бар это уже точность до 1000 Па (1Бар = 100000Па).
Если требуются Бар с сотыми, то рационально при обработке перевести данные в мБар (миллибарах = 0,001Бар = 1гПа), а привести к Бар с сотыми уже при передаче для отображения, например: в одном байте - целые Бар, в другом - сотые Бар.
При таком подходе нет смысла использовать сложную математику.
Можно успешно использовать Вашу формулу (Х/64)*5 = (Х>>6)*5, а для большей точности ((Х>>3)*5)>>3 (меньше потерь при цельночисленном делении и последующем умножении), в гПа, или 0,001Бар.
Для вычисления дополнительного давления можно просто вычесть из полученного значения 1000 мБар.
Re: Извлечение данных наддува из OBDII VAG
Денис, CANNY пишет:
Если требуются Бар с сотыми, то рационально при обработке перевести данные в мБар (миллибарах = 0,001Бар = 1гПа), а привести к Бар с сотыми уже при передаче для отображения, например: в одном байте - целые Бар, в другом - сотые Бар.
Опять нюанс.
В сканере разработчики ошиблись и там должно быть не - hPa, а мБар.
Re: Извлечение данных наддува из OBDII VAG
oniava пишет:
Денис, CANNY пишет:Если требуются Бар с сотыми, то рационально при обработке перевести данные в мБар (миллибарах = 0,001Бар = 1гПа), а привести к Бар с сотыми уже при передаче для отображения, например: в одном байте - целые Бар, в другом - сотые Бар.
Опять нюанс.
В сканере разработчики ошиблись и там должно быть не - hPa, а мБар.
И снова вопрос,
Как быть с переполнением?
- Денис, CANNY
- Administrator
- Неактивен
Re: Извлечение данных наддува из OBDII VAG
При использовании формулы ((Х>>3)*5)>>3 переполнения не будет при любых Х (от 0 до 65535) - здесь ведь в общем выполняется деление на 12,8, а последовательность операций я подобрал так, чтобы избежать возможных проблем с переполнением, при этом сохранив максимальную точность.
Re: Извлечение данных наддува из OBDII VAG
Денис, CANNY пишет:
При использовании формулы ((Х>>3)*5)>>3 переполнения не будет при любых Х (от 0 до 65535) - здесь ведь в общем выполняется деление на 12,8, а последовательность операций я подобрал так, чтобы избежать возможных проблем с переполнением, при этом сохранив максимальную точность.
Пробую что получится...
Re: Извлечение данных наддува из OBDII VAG
Денис, CANNY пишет:
При использовании формулы ((Х>>3)*5)>>3 переполнения не будет при любых Х (от 0 до 65535) - здесь ведь в общем выполняется деление на 12,8, а последовательность операций я подобрал так, чтобы избежать возможных проблем с переполнением, при этом сохранив максимальную точность.
Пробую что получится...
Re: Извлечение данных наддува из OBDII VAG
Денис, CANNY пишет:
При использовании формулы ((Х>>3)*5)>>3 переполнения не будет при любых Х (от 0 до 65535) - здесь ведь в общем выполняется деление на 12,8, а последовательность операций я подобрал так, чтобы избежать возможных проблем с переполнением, при этом сохранив максимальную точность.
Да Денис, формула ((Х>>3)*5)>>3 работает безупречно и без переполнения!
Спасибо.
Теперь осталось перевести в bar и нужно думать как вывести на LCD дисплей!
Re: Извлечение данных наддува из OBDII VAG

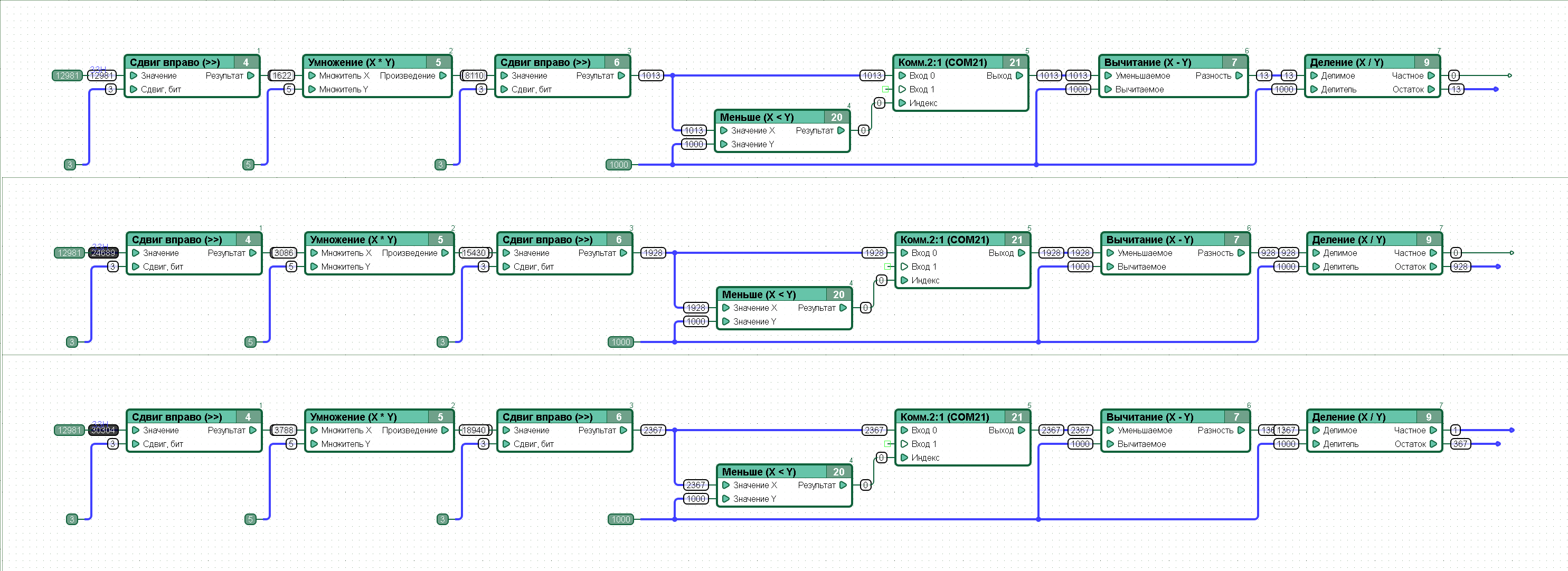

Работа диаграммы:
1)
В DEC = 12981
Получаем по формуле ((Х>>3)*5)>>3 на выходе 1013.
(1013 - 1000)/1000 = 0,013
По диаграмме:
Частное - 0
Остаток - 13
"0" - теряется
-----------------
2)
В DEC = 24689
Получаем по формуле ((Х>>3)*5)>>3 на выходе 1929.
(1013 - 1000)/1000 = 0,928
По диаграмме:
Частное - 0
Остаток - 928
Всё верно!
-----------------
3)
В DEC = 30304
Получаем по формуле ((Х>>3)*5)>>3 на выходе 2667.
(1013 - 1000)/1000 = 0,368
По диаграмме:
Частное - 0
Остаток - 367
Всё верно!
-----------------
В первом примере Денис "0" потерялся.
Как можно исправить?
Вложений в сообщении
1.png 104.51 кб, скачивался 40 раз, последний раз 2018-07-27
- Денис, CANNY
- Administrator
- Неактивен
Re: Извлечение данных наддува из OBDII VAG
1)
В DEC = 12981
Получаем по формуле ((Х>>3)*5)>>3 на выходе 1013.
(1013 - 1000)/1000 = 0,013
По диаграмме:
Частное - 0
Остаток - 13
"0" - теряется
-----------------
Ничего не теряется. В остальных примерах по 3 символа а тут 2... подавляется (не отображается) лидирующий 0 - это ведь тысячные доли. 13 тысячных (0,013 Бар) и 928 тысячных (0,928 Бар) - все сходится.
Re: Извлечение данных наддува из OBDII VAG
Денис, CANNY пишет:
Ничего не теряется. В остальных примерах по 3 символа а тут 2... подавляется (не отображается) лидирующий 0 - это ведь тысячные доли. 13 тысячных (0,013 Бар) и 928 тысячных (0,928 Бар) - все сходится.
Отображаться будет то же 0.013?
Re: Извлечение данных наддува из OBDII VAG
Диаграмма пока такая получилась.
Вложений в сообщении
Безымянный.cfd 1.92 кб, скачивался 93 раз, последний раз 2018-07-27
Re: Извлечение данных наддува из OBDII VAG
Ошибку нашел, подправил.
Вложений в сообщении
000.cfd 1.92 кб, скачивался 85 раз, последний раз 2018-07-27
Re: Извлечение данных наддува из OBDII VAG
Коммутаторы, что бы отфильтровать значения меньше 1000.
Или всё равно не нужны?
- Денис, CANNY
- Administrator
- Неактивен
Re: Извлечение данных наддува из OBDII VAG
Да, обратил внимание, но не успел написать.
Re: Извлечение данных наддува из OBDII VAG
Осталось как то вывести на LCD.
Не знаю даже, с чего начать...
