Тема: Nissan ECU

Добрый день.

Взамен штатного мозга в ниссан 350z ставится универсальный, но в нем нет CAN шины.

1) Как можно реализовать доставку в приборную панель сигналов тахометра, если с мозга выходит импульс разной частоты(пример импульса во вложении)?
2) Как передать информацию от датчика температуры (сопротивление) на приборную панель?


Заранее спасибо!

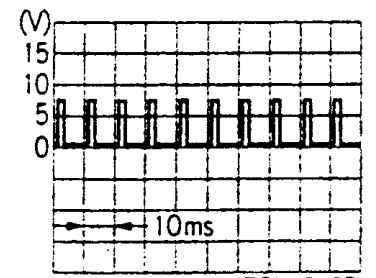

Пример импульса на 2000 оборотах в приложении.

Вложений в сообщении

taho.JPG, 34.32 кб, 376 x 278
taho.JPG 34.32 кб, скачивался 378 раз, последний раз 2018-07-19

2 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,942

Re: Nissan ECU

Если приборная панель принимает данные таходатчика и датчика температуры по CAN, то для начала необходимо выяснить формат этих данных - в сообщениях с какими CAN ID, в каких байтах данных и в каком виде должна передаваться информация, чтобы панель её "поняла". Установить это можно лишь экспериментальным путем или найти информацию опубликованную энтузиастами, так как автопроизводители такую информацию не публикуют. После того, как вы это выясните, вы сможете передавать данные для приборной панели по CAN из вашей диаграммы. Вот примеры передачи: http://forum.canny.ru/viewtopic.php?id=12

По вопросам:
1. Вариант организации частотомера: http://forum.canny.ru/viewtopic.php?id=434
2. Организация чтения аналогового сигнала (напряжения на этом сопротивлении) зависит от выбранного вами контроллера:
например http://forum.canny.ru/viewtopic.php?id=362
Кроме того вы можете использовать цифровой датчик температуры: http://forum.canny.ru/viewtopic.php?id=60

Сайт Константин, CANNY

3 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,942

Re: Nissan ECU

Спасибо за информацию по Nissan. Перенес её в соответствующую специальную тему на форуме: http://forum.canny.ru/viewtopic.php?id=149

Обратите внимание на то, что CANNY 7 не имеет встроенного АЦП.

Сайт Константин, CANNY

4 Ответ от yariksteel

  • yariksteel
  • Новичок
  • Неактивен
  • Зарегистрирован: 19-07-2018
  • Сообщений: 3

Re: Nissan ECU

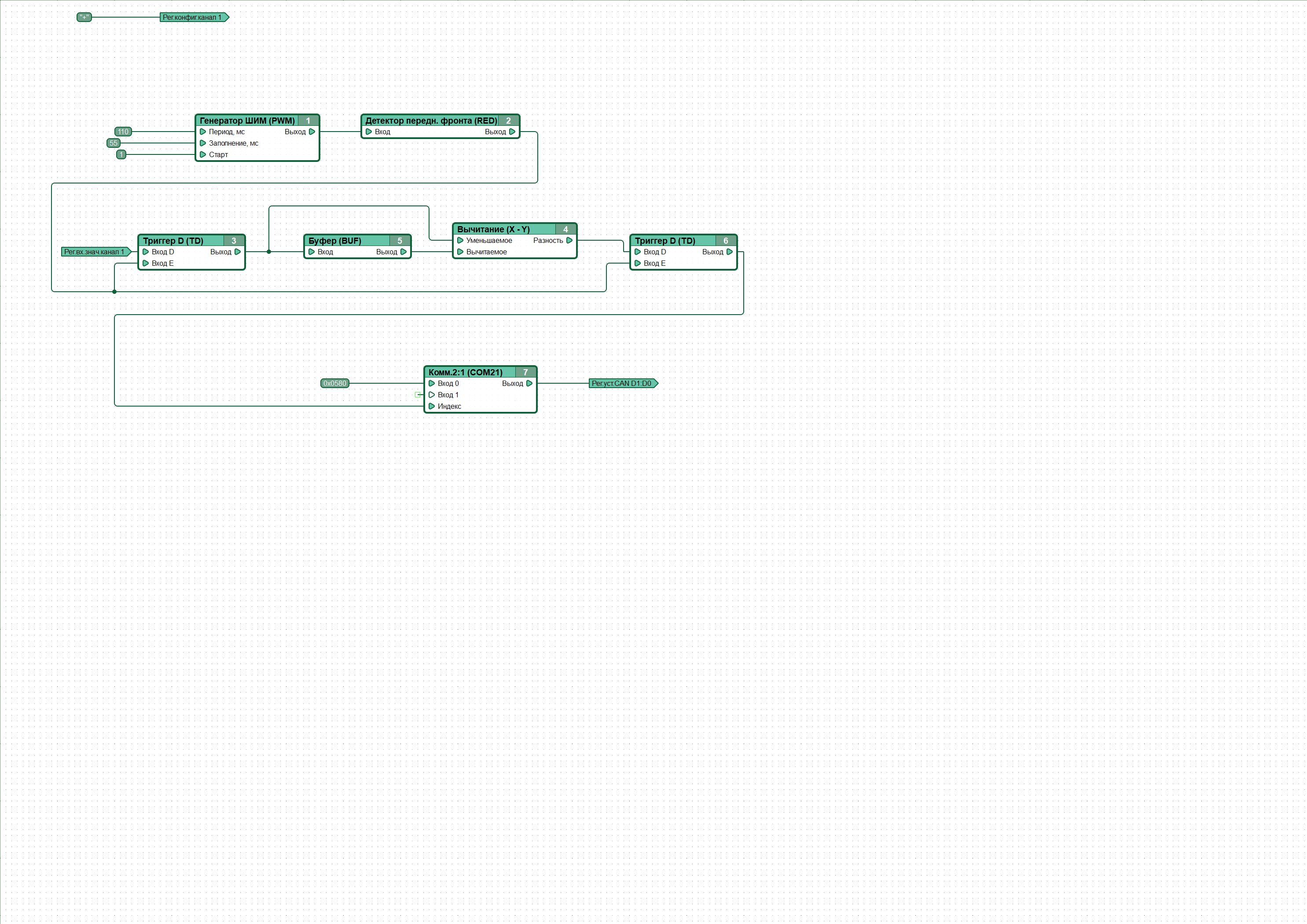

Только добрался до реализации задуманного.
Подскажите, верно ли сделал?

ID 580 - Unknown
interval 110ms

IGN ACC: no data

IGN ACC -> ON

(0, 0, 64, 0, 70)
IGN ON:

(0, 0, 64, 8, 70)
(0, 0, 64, 10, 70)
(0, 0, 64, 12, 70)
(0, 0, 64, 14, 70)
A, B - Engine RPM
(0, 130) = idle (~600rpm)

Вложений в сообщении

Иконка вложения 350z1.png 71.52 кб, скачивался 102 раз, последний раз 2019-07-05
