Тема: Помогите с canny nano

Имеется 2 устройства canny 7 как монитор и canny 5nano как подопытный.
Нужно отправить с canny 5nano несколько сообщений в can шину при подаче на него питания. А именно can 500kb , Сообщения 1: id240 0x00 0x12 0x00 2. Id240 0x00 0x13 0x00
Бьюсь уже битый час, ничего не выходит пните пожалуйста в нужном направлении или помогите диаграммой для образца.

2

Re: Помогите с canny nano

Воспользуйтесь примерами из прикреплённой темы: http://forum.canny.ru/viewtopic.php?id=12
И не забудьте установить терминирующее сопротивление между CAN-H и CAN-L

3

Re: Помогите с canny nano

Спасибо попробую. Но что-то не совсем получается smile об эксперименте отпишусь

4

Re: Помогите с canny nano

Спасибо за подсказку. Получилось отправить сообщение по примеру. Буду пробовать модифицировать пример под свои нужды.

5

Re: Помогите с canny nano

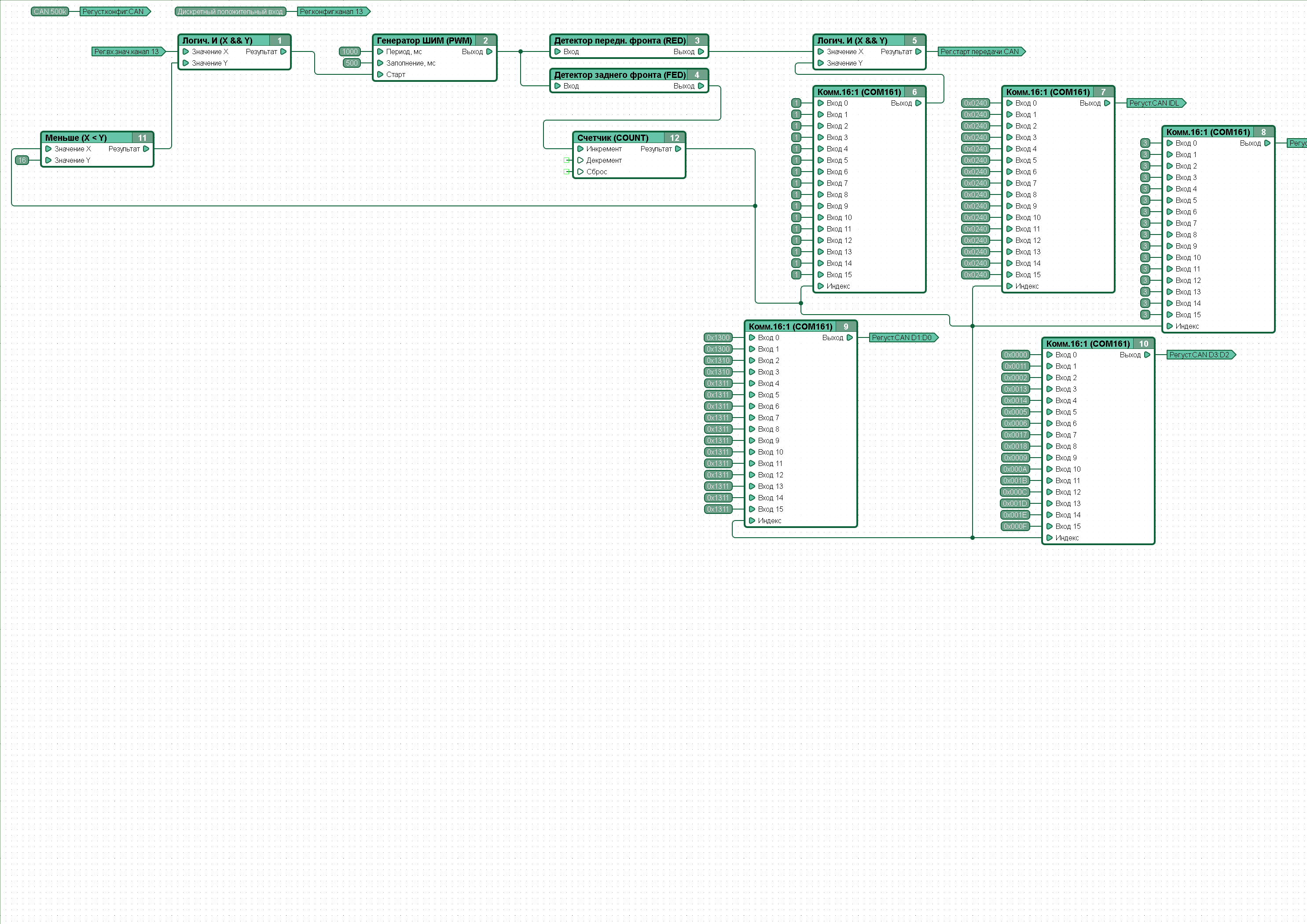

Спасибо за пинок в нужном направлении, все получилось. Вот по этой диаграмме все работает как мне было нужно.

Вложений в сообщении

Иконка вложения 123 main emu.png 156.5 кб, скачивался 32 раз, последний раз 2018-06-17

6

Re: Помогите с canny nano

Gennadi пишет:

Спасибо за пинок в нужном направлении, все получилось. Вот по этой диаграмме все работает как мне было нужно.

Но хотел бы Вас попросить помочь, подсказать как быть дальше. Мне после того как контроллер завершил передачу сообщения нужно чтоб он слушал шину и следил за одним байтом. То есть 0х240 0х10 0х12 0х1А - бездействие а 0х240 0х10 0х13 0х1А - чтобы он подавал на один свой канал отрицательный потенциал а на второй положительный.

7

Re: Помогите с canny nano

Вот по этой диаграмме все работает как мне было нужно.

На сколько я могу судить, ваша диаграмма работает не совсем так, как вы описали в условиях задачи, но главное что вы довольны полученным результатом.

Мне после того как контроллер завершил передачу сообщения нужно чтоб он слушал шину и следил за одним байтом.

Примеры обработки принятых сообщений CAN: http://wiki.canny.ru/index.php?title=CA … 0.B8.D0.B9

чтобы он подавал на один свой канал отрицательный потенциал а на второй положительный.

Работа с каналами дискретного ввода-вывода CANNY 5 nano в режиме выхода: http://wiki.canny.ru/index.php?title=CA … 0.B4.D0.B0

8

Re: Помогите с canny nano

Спасибо буду экспериментировать о результатах отпишусь. Ну или же о неудачах и вопросах smile smile
