Тема: Can между canny 5 nano

Здравствуйте!Не могу разобраться с приёмом и передачей в CAN!недавно приобрел 2 canny 5 nano!Использую приведенный пример в одном на передачу в др на прием!но который работает на прием никак не реагирует хотя все сделал как указано!на передатчике подаю на 7 канал 5в согласно этому на приемнике должно поменяться значение 7 канала но оно "0"

2

Re: Can между canny 5 nano

Приложите файлы диаграмм, которые вы записываете в контроллер.
После программирования перемычки снимать не забываете?

3

Re: Can между canny 5 nano

Согласно примеру

Вложений в сообщении

Иконка вложения прием CAN.cfd 1.45 кб, скачивался 410 раз, последний раз 2018-01-16

4

Re: Can между canny 5 nano

перемычка снимаю

5

Re: Can между canny 5 nano

я

Вложений в сообщении

Иконка вложения передача CAN.cfd 1.21 кб, скачивался 374 раз, последний раз 2018-01-16

6

Re: Can между canny 5 nano

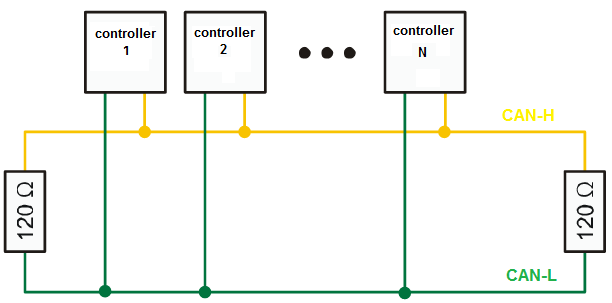

Для корректной работы контроллеров с CAN на скоростях обмена выше 100 кбит/сек, сеть CAN должна быть корректно терминирована. Это становится особенно важно при росте расстояний между контроллерами. CANNY 5 nano не имеют встроенных терминирующих резисторов. Установите внешние. Для проверки можно использовать один резистор в номиналом 60 Ом - 5 кОм. А в эксплуатации уже терминировать как положено.

Вложений в сообщении

CAN_topology.png, 9.7 кб, 612 x 303
CAN_topology.png 9.7 кб, скачивался 373 раз, последний раз 2018-01-16

7

Re: Can между canny 5 nano

Добавил по 100ом на обоих но ноль эмоций

8

Re: Can между canny 5 nano

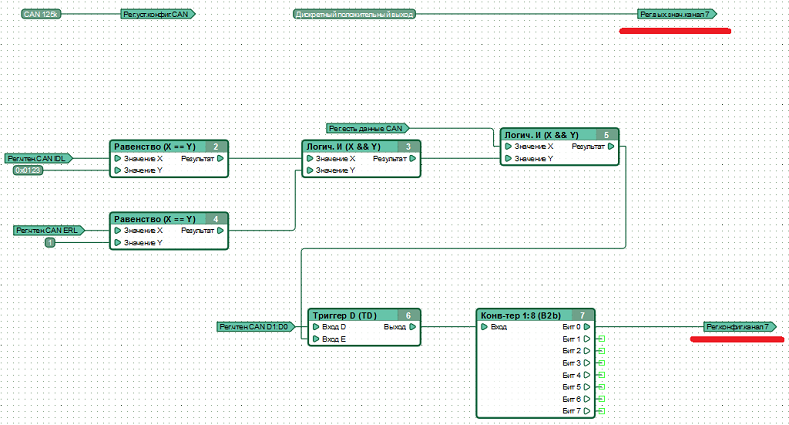

На диаграмме приемника регистры перепутаны местами

Вложений в сообщении

err.png, 107.46 кб, 789 x 425
err.png 107.46 кб, скачивался 399 раз, последний раз 2018-01-16

9

Re: Can между canny 5 nano

поменял тоже самое!я правильно понял если подаю на передатчике на 7 канал 5в то на приемнике на 7 канале появится 5в

10

Re: Can между canny 5 nano

aushevdaud69 пишет:

поменял тоже самое!

Приложите на всякий случай новый файл.

aushevdaud69 пишет:

я правильно понял если подаю на передатчике на 7 канал 5в то на приемнике на 7 канале появится 5в

Правильно. Не забудьте подтянуть вход к GND.

11

Re: Can между canny 5 nano

Попробуйте эту диаграмму приемника

Вложений в сообщении

Иконка вложения прием CAN-5.cfd 977 б, скачивался 438 раз, последний раз 2018-01-16

12

Re: Can между canny 5 nano

Спасибо вроде пока разобрался!все получилось
