Тема: Особенности работы Canny7 на грузовом автомобиле

Какие есть схемы подключения и работы контроллера Canny7 с CAN-шиной грузового автомобиля с напряжением бортовой сети 24В? Есть ли готовые примеры подключения и работы?

Как следует из документации,  в контроллер нужно подавать напряжение 12В. Сделать преобразователь из 24В в 12В - не очень сложно. Нужно ли каким-то образом трансформировать напряжение на проводах CAN-H и CAN-L?

2 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,963

Re: Особенности работы Canny7 на грузовом автомобиле

Контакты CAN-H и CAN-L подключаются напрямую.

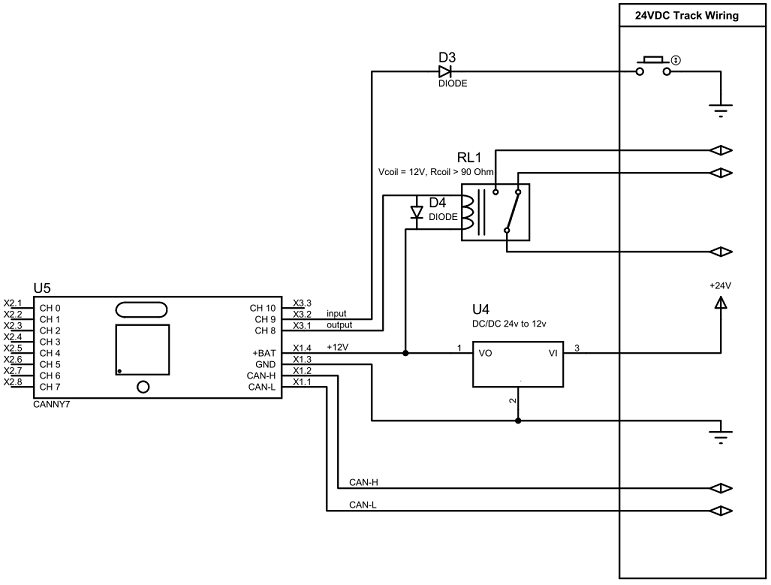

Один из вариантов обобщенной схемы подключения выглядит так:

Вложений в сообщении

c724.png, 42.47 кб, 771 x 585
c724.png 42.47 кб, скачивался 400 раз, последний раз 2017-10-30

Сайт Константин, CANNY
