Тема: не хочет работать диаграмма

Всем доброго вечера. Не хочет работать диаграмма. Где косяк не понимаю. Спасите.

Вложений в сообщении

Иконка вложения bkfe.cfd 3.55 кб, скачивался 50 раз, последний раз 2017-05-18

2

Re: не хочет работать диаграмма

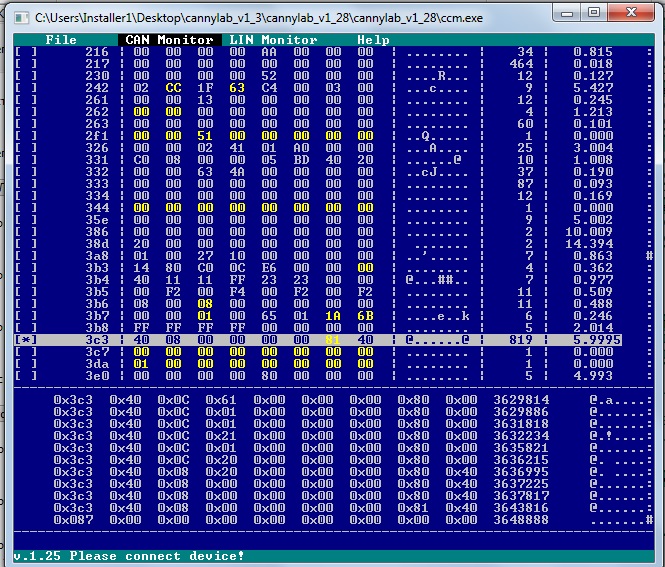

данные в шине есть 100%. Одновременно сканирую семёркой.

Вложений в сообщении

bkfe.jpg, 255.93 кб, 665 x 567
bkfe.jpg 255.93 кб, скачивался 63 раз, последний раз 2017-05-18

3

Re: не хочет работать диаграмма

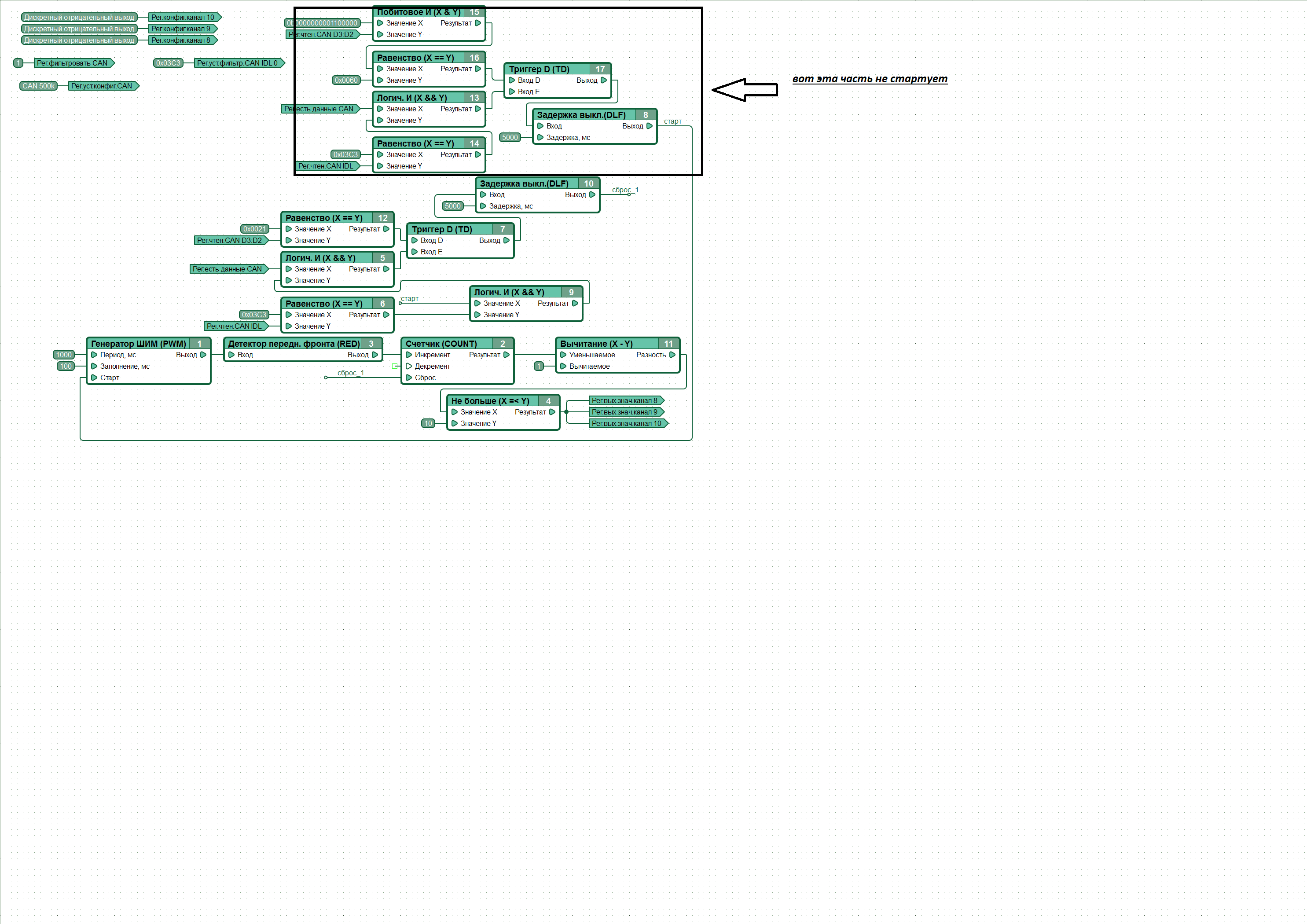

выделен участок который не работает

Вложений в сообщении

Иконка вложения bkfe.png 192.27 кб, скачивался 80 раз, последний раз 2017-05-18

4

Re: не хочет работать диаграмма

версия программы 1.28

5

Re: не хочет работать диаграмма

слава паяльнику, выделенный блок ожил.

6

Re: не хочет работать диаграмма

Диаграмма, в общем, составлена правильно и вполне работоспособна.
Необходимо учесть, что при работе с высокими скоростями CAN, как, например, в данном случае (500кБод), следует дополнительно использовать терминатор - сопротивление 120 Ом, устанавливаемое между линиями CAN-H и CAN-L.
Проверили диаграмму  на столе: без терминатора - не работает (ошибка CAN), с терминатором - работает.

UPD: А еще может быть проблема с контактом.

7

Re: не хочет работать диаграмма

с контактом и была проблема. Я её в симуляторе проверял, работала. Меня теперь вторая часть уже мучает. Я её уже изрядно переделал.
