Тема: Габаритный чертеж CANNY 5 Nano

Где достать габаритный чертеж? Интересует посадочные для разъемов?

Посадочные от Arduino nano подойдут?

2

Re: Габаритный чертеж CANNY 5 Nano

Габаритные размеры CANNY 5 nano: Длина - 43.18мм; Ширина - 20,60мм; Высота (без учета преремычки и PLS-контактов) - 7,30мм.
Шаг контактов разъемов - 2,54мм; количество контактов - 28 (2х14); отстояние крайних контактов (TX / Vin) от ближайшего торца платы (до оси отверстия) - ~3,7мм.
Расстояние между рядами контактов - 15,24мм.

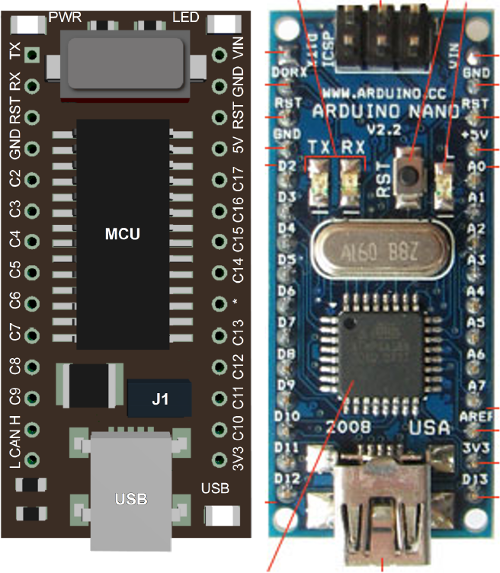

В общем, габариты и посадочные размеры для разъемов у CANNY 5 nano и Arduino nano схожи. Количество контактов и назначение некоторых контактов отличается (у CANNY 5 nano на 2 контакта меньше - по одному на каждый ряд контактов) - смотри рисунок во вложении.
На рисунке контроллеры отображены приблизительно в одинаковом масштабе, что дает представление о их соотношениях.

Вложений в сообщении

c5nano_arduino_nano_comp.png, 347.85 кб, 500 x 573
