спасибо за ответ, расчеты констант выбраны для подсчета датчика давления в барах, попробую изменить значения констант

Судя по всему, после выключения клапана по давлению, давление в системе начинает падать и за время меньше чем 10сек. становится меньше установленного блоком №48 максимума. В результате значение сети "ВЫКЛ.КЛАПАНА по Давл." становится равным 0, т.е. на входе блока №70 устанавливается 0 раньше, чем пройдет установленное время и выключения компрессора по бездействию не происходит.
Проконтролируйте значение сети "ВЫКЛ.КЛАПАНА по Давл." по сигналу на канале №3, который отвечает за отключение самого клапана или выведите это значение на светодиод контроллера (канал №4) для визуального контроля.
Если причина в падении давления, то необходимо запомнить, что произошло событие отключения клапана по давлению, например используя триггер или детектор фронта с задержкой выключения, и в дальнейшем использовать это для отключения компрессора по бездействию.

Что получается по последней диаграмме.
После выключения клапана по давлению (блок №48 - ВЫКЛ.КЛАПАНА по Давл. = 1) и сохранению этого состояния в течение 10сек., значение сети "ВЫКЛ.КОМПР. по бездействию" становится равной 1 (блок №70). Значение сети "led1" становится равным 0 (блок №64). Блок №49, если значение сети "led1" до этого было равно 1, удерживает на своем выходе значение 1 в течение еще 10сек. Итого отключение компрессора по бездействию может произойти не ранее чем через 20 секунд после выключения клапана по давлению, при условии что событие "выключение клапана по давлению" сохраняется на протяжении всего этого времени (нет его "дребезга" и т.п.).
Нужно обратить внимание, что после отключения компрессора по бездействию и падению давления до уровня пропадания сигнала для отключения клапана по давлению, компрессор может снова включиться через 5сек. в виду того, что на выходе триггера (блок №65) будет продолжать находиться значение 1, которое возникает там при включении компрессора с сенсорного экрана (получения команды на включение с помощью переключателя на Nextion).

Видимо происходит именно то о чем я писал ранее. На выходе триггера (блок №65), после включения компрессора с Nextion появляется значение 1 и сохраняется до получения следующей команды от сенсорного экрана (особенность Т-триггера - изменять свое выходное значение при не нулевом значении на входе Т по фронту на входе С).
Отображение на дисплее того что компрессор выключен (выключение led1) не влияет на выходное значение Т-триггера.
В результате так и будет (по последней опубликованной диаграмме): отключение клапана по давлению, 10сек. пауза, появление условия выключения компрессора по бездействию, выключение "led1", 10сек. пауза, выключается канал №5 контроллера (видимо сам компрессор). Далее, при падении давления пропадает условие выключение клапана по давлению (выходное значение триггера осталось равно 1), включается "led1", через 5сек. включается канал №5 контроллера (компрессор). Давление снова чуть вырастает... и так по кругу.

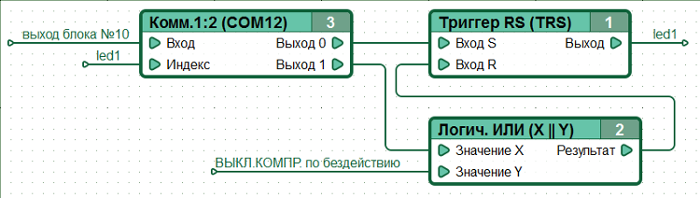

Следует заменить блоки №№65 и 64 на комбинацию блоков как на рисунке во вложении.
По каналу "ВЫКЛ.КЛАПАНА по давл". Ситуация понятная, т.к. значения АЦП не стабильны, т.е. напряжение с датчика может немного меняться. Следует на выходе блока №48 (перед сетью "ВЫКЛ.КЛАПАНА по давл") установить задержку включения на 100-500мс, чтобы скачки напряжения от датчика не влияли на работу системы (так называемая "защита от дребезга").
