1 Тема от EVK (23-03-2017 17:52:59 отредактировано EVK)

  • EVK
  • Активный участник
  • Неактивен
  • Зарегистрирован: 17-09-2014
  • Сообщений: 46

Тема: +12v на дискретный выход Canny Nano

Добрый день!

Требуется при появлении определенных пакетов в КАН шине, подавать и снимать напряжение +12V на один из выходов контроллера. При этом, при включении контроллера на выход сразу подается 12v. На Canny7 это было реализовано и описано в этой теме: http://forum.canny.ru/viewtopic.php?id=165

Как подобное организовать с Canny Nano? В конфигурации каналов ввода-вывода отсутствуют привычные по canny7 варианты

ps Видимо только через канал 13а это можно реализовать?

2 Ответ от Константин, CANNY (23-06-2017 14:33:00 отредактировано Константин, CANNY)

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,886

Re: +12v на дискретный выход Canny Nano

В такой формулировке да, только на 13*

UPD: Но только в режиме Входа а не Выхода!

Сайт Константин, CANNY

3 Ответ от EVK

  • EVK
  • Активный участник
  • Неактивен
  • Зарегистрирован: 17-09-2014
  • Сообщений: 46

Re: +12v на дискретный выход Canny Nano

Доброго дня! Странно, но не удается задействовать 13 канал. С canny 7 все работает корректно, с 5nano не хочет....

Подаю напряжение с канала "*" который расположен рядом с 13 каналом на обычное 4-контактное реле для подключения оборудования. Может ли быть, что тока в 25мА не хватает для его переключения?

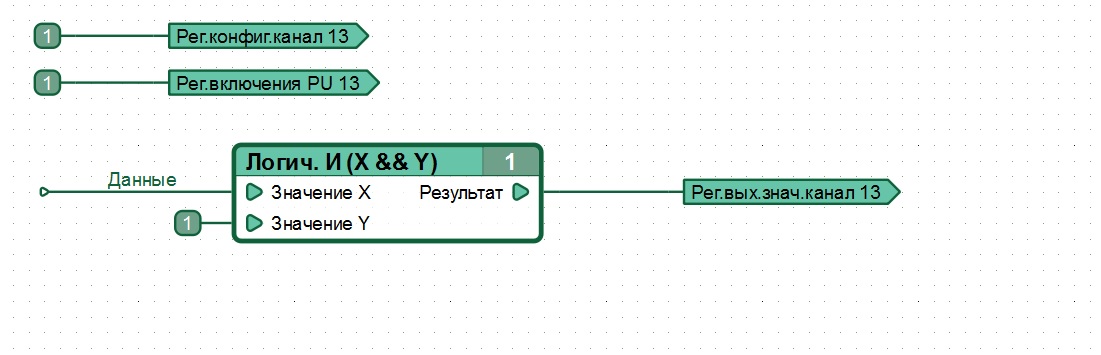

Правильно ли выглядит диаграмма для подачи напряжения 12v на 13* канал?

Вложений в сообщении

Иконка вложения test13ch.jpg 87.31 кб, скачивался 176 раз, последний раз 2017-06-23

4 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,886

Re: +12v на дискретный выход Canny Nano

В вашем первом сообщении была неоднозначность, которую я неверно истолковал. Я говорил вам об использовании 13 го канала контроллера в качестве ВХОДА +12В.

Нагрузочная способность каналов указана на схеме: http://wiki.canny.ru/index.php?title=CA … 0.BE.D0.B2
При превышении тока либо напряжения канала контроллер выйдет из строя.

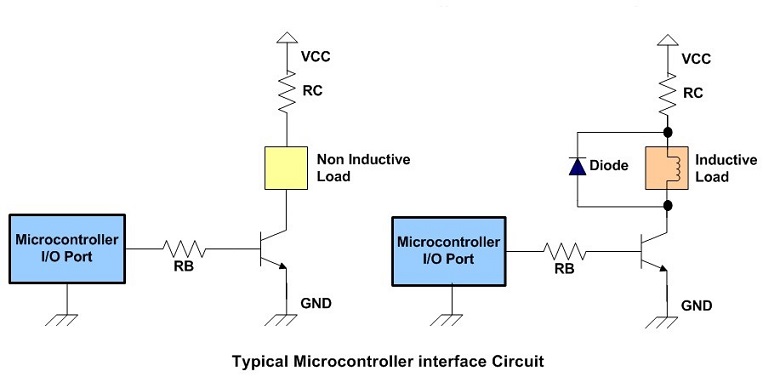

В качестве выхода  для управления нагрузкой напряжением выше 5В вы можете использовать любой из каналов контроллера лишь с применением дополнительных транзисторных либо релейных модулей.
Либо готовых:

http://cdn.shopify.com/s/files/1/0409/9041/products/rele_grande.png?v=1422305021

лмбо самостоятельно изготовленных:

Вложений в сообщении

HzUP9.jpg, 37.8 кб, 763 x 377
HzUP9.jpg 37.8 кб, скачивался 332 раз, последний раз 2017-06-23

Сайт Константин, CANNY

5 Ответ от EVK

  • EVK
  • Активный участник
  • Неактивен
  • Зарегистрирован: 17-09-2014
  • Сообщений: 46

Re: +12v на дискретный выход Canny Nano

Спасибо за разъяснение, стоит тогда наверное оговориться в инструкции, что 13* канал не может использоваться в качестве Выходного на 12v. Этот момент не однозначен.

Что за релейный модуль на первом фото? Видимо буду покупать какой-то готовый вариант

6 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,886

Re: +12v на дискретный выход Canny Nano

Про данный канал есть отдельный раздел документации: http://wiki.canny.ru/index.php?title=CA … E2.84.9613, но видимо он требует расширения. Так же в документации есть полная принципиальная схема контроллера.

Релейный модуль первый попавшийся: https://yandex.ru/search/?text=релейный … 05%20вольт

Сайт Константин, CANNY
