Тема: CANNY5 nano: Вывод значения АЦП контроллера на терминал ПК по RS-232

Типовая задача: определение значения АЦП контроллера при тех или иных потенциалах на его входе, например при подключении резистивных кнопок, для использования этих данных при разработке диаграмм.

Используя данный пример, имея только один контроллер CANNY5 nano, можно решить эту задачу, выводя значения АЦП контроллера на экран персонального компьютера с помощью терминала COM-порта.

В примере значения АЦП канала №10 контроллера по интерфейсу UART1, передается в терминал ПК в формате ASCII, удобном для восприятия.
Подключение контроллера к ПК выполняется с помощью кабеля переходника USB-A--miniUSB, используя разъем miniUSB CANNY5 nano.

Для просмотра значений АЦП можно использовать любой терминал COM-порта, например этот: http://canny.ru/res/files/terminal.zip
Настройка COM-порта ПК: 9600-8-N-1.

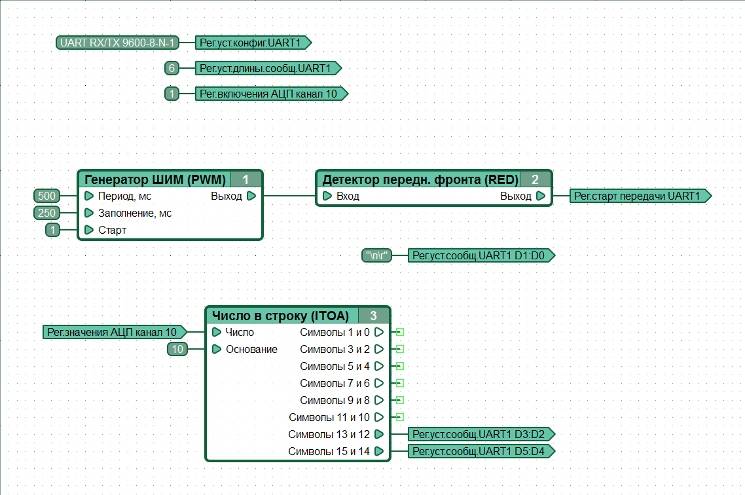

Функциональная диаграмма во вложении.

Вложений в сообщении

Иконка вложения adc2uart.cfd 701 б, скачивался 108 раз, последний раз 2017-01-18

c5nano_adc2uart.png, 95.55 кб, 745 x 495
c5nano_adc2uart.png 95.55 кб, скачивался 153 раз, последний раз 2017-01-18
