Тема: Проблемы с подключением реле.

Подскажите подключаю реле от ардуино 2-4-8 которое рассчитано на 5 вольт. при работе диаграммы некоторые реле очень часто щелкают светодиод мерцает (хотя должны быть выключены) с чем это может быть связанно?
и еще вопрос подскажите а nano 5 поддерживает только дискретный положительный выход а nano 7 стандартный и положительный и отрицательный выход можно ли добавить такую функцию к nano5?

2

Re: Проблемы с подключением реле.

gavralex пишет:

Подскажите подключаю реле от ардуино 2-4-8 которое рассчитано на 5 вольт

Подключаете к чему? К какому контакту какой модели контроллера? Каковы характеристики реле? Соответствуют ли характеристики реле характеристикам каналов к которым вы их подключаете?


gavralex пишет:

а nano 5 поддерживает только дискретный положительный выход а nano 7 стандартный и положительный и отрицательный выход можно ли добавить такую функцию к nano5?

При помощи регистра конфигурации и регистра выходного значения на соответствующем каналу контакте контроллера выходные потенциалы устанавливаются следующим образом: для +5 конфигурация = выход, выходное значение = 1, для GND конфигурация = выход, выходное значение = 0, для "воздух" конфигурация = вход, выходное значение = не важно.

3

Re: Проблемы с подключением реле.

Огромное СПАСИБО за помощь получилось и в дальнейшем очень хороший урок.

4

Re: Проблемы с подключением реле.

Константин, можете на примере показать как сделать отрицательный вход и отрицательный выход?

gavralex пишет:

а nano 5 поддерживает только дискретный положительный выход а nano 7 стандартный и положительный и отрицательный выход можно ли добавить такую функцию к nano5?

При помощи регистра конфигурации и регистра выходного значения на соответствующем каналу контакте контроллера выходные потенциалы устанавливаются следующим образом: для +5 конфигурация = выход, выходное значение = 1, для GND конфигурация = выход, выходное значение = 0, для "воздух" конфигурация = вход, выходное значение = не важно.

5

Re: Проблемы с подключением реле.

Константин, можете на примере показать как сделать отрицательный вход и отрицательный выход?

gavralex пишет:

а nano 5 поддерживает только дискретный положительный выход а nano 7 стандартный и положительный и отрицательный выход можно ли добавить такую функцию к nano5?

При помощи регистра конфигурации и регистра выходного значения на соответствующем каналу контакте контроллера выходные потенциалы устанавливаются следующим образом: для +5 конфигурация = выход, выходное значение = 1, для GND конфигурация = выход, выходное значение = 0, для "воздух" конфигурация = вход, выходное значение = не важно.

6

Re: Проблемы с подключением реле.

mfmax пишет:

Константин, можете на примере показать как сделать отрицательный вход и отрицательный выход?

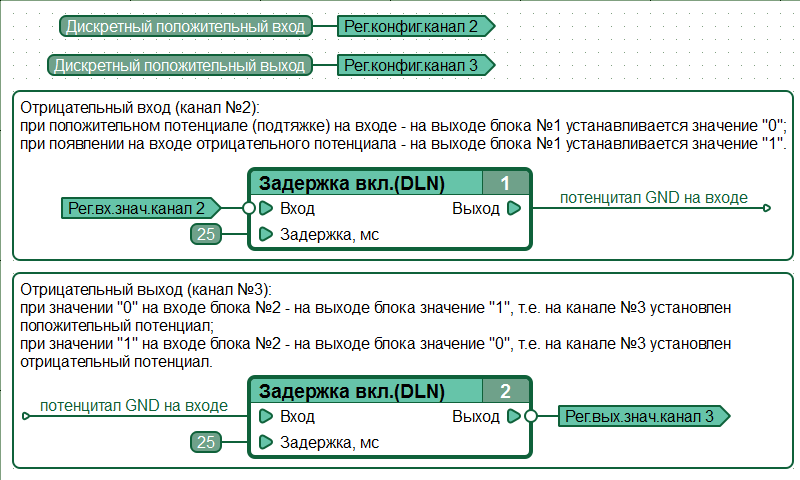

Вариант во вложении.

Вложений в сообщении

Иконка вложения c5nano_negative_io.cfd 1.78 кб, скачивался 56 раз, последний раз 2017-08-31

c5nano_negative_io.png, 43.57 кб, 800 x 480
c5nano_negative_io.png 43.57 кб, скачивался 96 раз, последний раз 2017-08-31

7

Re: Проблемы с подключением реле.

Денис, с инверсией понятно, но это не совсем то, что я хотел.
Мне надо отрицательным импульсом запустить исполнение диаграммы (в кэнни 7, все просто, там есть конфигурация канала- отрицательный вход)

8

Re: Проблемы с подключением реле.

туплю, надо вход подтянуть к плюсу

9

Re: Проблемы с подключением реле.

Причем, если речь про CANNY 5 nano, то для каналов 7,8,9,13,16 и 17 вместо использования внешнего подтягивающего резистора, вы можете включить внутреннюю подтяжку программно, используя соответствующие регистры конфигурации каналов.
