Тема: Посоветуйте, нужен ли в данном случае АЦП?

Доброго дня! Имеется контроллер canny7 и датчик давления воздуха с питанием 5 вольт.

Возможно ли подключить его напрямую к контроллеру без АЦП, чтобы контроллер измерял напряжение на сигнальном выходе для последующей передачи данный в кан шину?

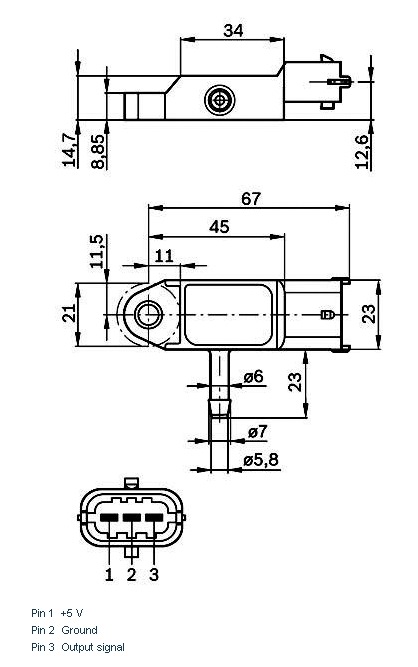

Если такой вариант не возможен, посоветуйте пожалуйста как реализовать данную схему. Данные по датчику в картинке

Вложений в сообщении

83e1f8cs-480.jpg, 32.54 кб, 480 x 500
83e1f8cs-480.jpg 32.54 кб, скачивался 347 раз, последний раз 2016-05-05

2 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,887

Re: Посоветуйте, нужен ли в данном случае АЦП?

АЦП обсуждался здесь: http://forum.canny.ru/viewtopic.php?id=56

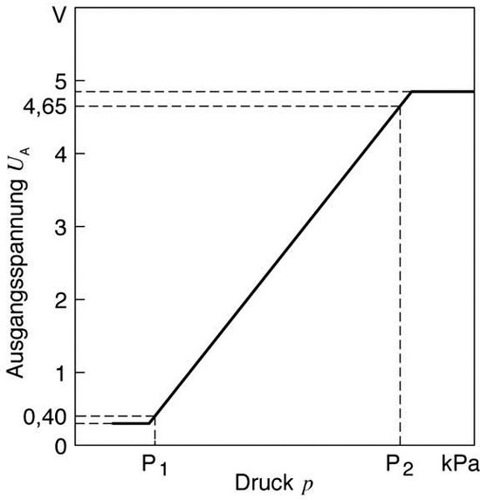

Какие именно данные нужно передавать в CAN? Если приближенное численное значение давления, то без АЦП не обойтись, а если всего три состояния: P<P1,  P1<P<P2 и P>P2, то можно обойтись и пороговыми элементами. В любом случае, CANNY 7 потребуются дополнительные внешние компоненты.

Сайт Константин, CANNY

3 Ответ от EVK (06-05-2016 13:27:47 отредактировано EVK)

  • EVK
  • Активный участник
  • Неактивен
  • Зарегистрирован: 17-09-2014
  • Сообщений: 46

Re: Посоветуйте, нужен ли в данном случае АЦП?

Да, требуется передавать значение для отображения на приборной панели. Посоветуйте пожалуйста, какой лучше АЦП приобрести и как организовать схему подключения. Ранее никогда не работал с АЦП

Вложений в сообщении

abe1f8cs-960.jpg, 47.97 кб, 418 x 667
abe1f8cs-960.jpg 47.97 кб, скачивался 367 раз, последний раз 2016-05-06

4 Ответ от Денис, CANNY

  • Денис, CANNY
  • Денис, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 20-02-2013
  • Сообщений: 1,018

Re: Посоветуйте, нужен ли в данном случае АЦП?

Вы не рассматривали возможность применения для решения этой задачи контроллера CANNY5 nano? В нем есть несколько каналов 5В АЦП.

Сайт Денис, CANNY

5 Ответ от EVK

  • EVK
  • Активный участник
  • Неактивен
  • Зарегистрирован: 17-09-2014
  • Сообщений: 46

Re: Посоветуйте, нужен ли в данном случае АЦП?

Денис, в случае использования Canny5 nano я смогу подключить датчик давления непосредственно к контроллеру? Дополнительные компоненты не понадобятся?

6 Ответ от Денис, CANNY

  • Денис, CANNY
  • Денис, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 20-02-2013
  • Сообщений: 1,018

Re: Посоветуйте, нужен ли в данном случае АЦП?

EVK пишет:

...в случае использования Canny5 nano я смогу подключить датчик давления непосредственно к контроллеру? Дополнительные компоненты не понадобятся?

Если параметры датчика соответствуют приведенной в первом сообщении диаграмме, то можно подключить его напрямую к CANNY5 nano и никаких дополнительных компонентов не понадобится.
