Тема: id устройства

Добрый день!

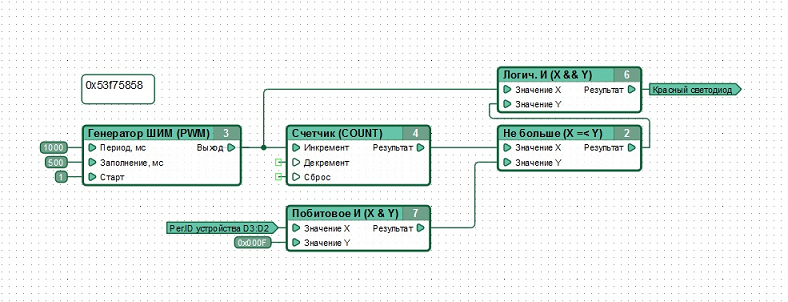

Написал простую диаграмму для того, чтоб понять как использовать id устройства.
id устройства: 0x53f75858
Версия ПО: c7v001053
При подачи питания LED моргает пятнадцать раз. Почему не семь?
В чем ошибка?
С уважением, Евгений.

Вложений в сообщении

diag.png, 227.95 кб, 788 x 302
diag.png 227.95 кб, скачивался 321 раз, последний раз 2016-02-08

2 Ответ от Денис, CANNY

  • Денис, CANNY
  • Денис, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 20-02-2013
  • Сообщений: 1,017

Re: id устройства

Воспроизвели диаграмму, восстановили условия эксперимента (Версия ПО: c7v001053). Проверили на нескольких контроллерах - работает корректно (моргает нужное количество раз).
Можно попробовать проверить строгое соответствие идентификатора устройства заданным константам (через блок Равенство) и включать светодиод в случае успеха.
В качестве теста, можно отправлять значение регистров идентификатора в CAN и считывать с помощью CANmonitor.
Также рекомендуем в тестовых и экспериментальных диаграммах в качестве индикатора использовать зеленый светодиод контроллера, т.к. красный светодиод используется, в том числе, для индикации внутренних ошибок CANNY7.

Сайт Денис, CANNY

3 Ответ от Евгений

  • Евгений
  • Активный участник
  • Неактивен
  • Зарегистрирован: 21-01-2014
  • Сообщений: 20

Re: id устройства

Добрый день!
Спасибо за ответ.
В полевых условиях, использую Canny7 подключенный к USB.
Использую пункт меню в CannyLab Устройство - Запустить.
К источнику питания возможности подключиться нет sad
Может этот момент влияет на работу?
С зеленым светодиодом ситуация аналогичная.


С уважением, Евгений.

4 Ответ от Денис, CANNY

  • Денис, CANNY
  • Денис, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 20-02-2013
  • Сообщений: 1,017

Re: id устройства

Может этот момент влияет на работу?

Нет, не влияет.

Сайт Денис, CANNY

5 Ответ от Денис, CANNY

  • Денис, CANNY
  • Денис, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 20-02-2013
  • Сообщений: 1,017

Re: id устройства

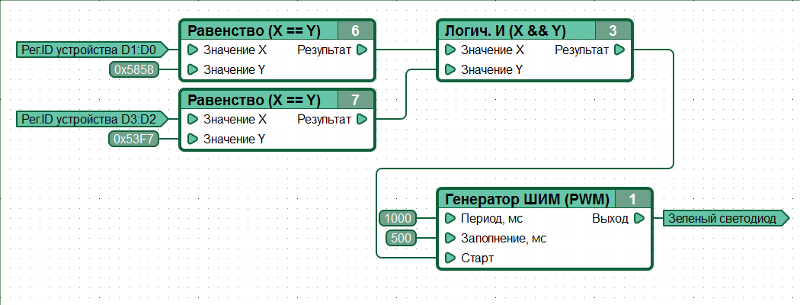

Попробуйте проверить весь ID.

Вложений в сообщении

id.png, 66.8 кб, 800 x 305
id.png 66.8 кб, скачивался 309 раз, последний раз 2016-02-08

Сайт Денис, CANNY

6 Ответ от Евгений

  • Евгений
  • Активный участник
  • Неактивен
  • Зарегистрирован: 21-01-2014
  • Сообщений: 20

Re: id устройства

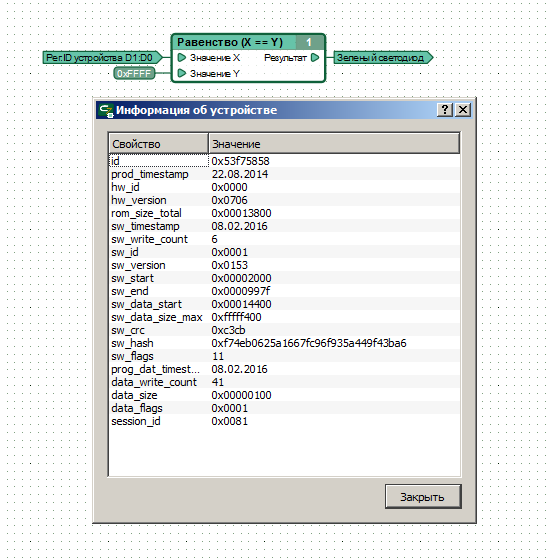

Устройство 2014-го года.
Может в этом проблема?
При данных параметрах диаграммы зеленый светодиод горит.
Если установить FFFE - не горит.
http://forum.canny.ru/misc.php?action=pun_attachment&item=108&download=0&secure_str=54t217

Вложений в сообщении

id2.png, 25.88 кб, 550 x 560
id2.png 25.88 кб, скачивался 305 раз, последний раз 2016-02-08

7 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,886

Re: id устройства

Да, проблема в этом. Официальная поддержка ID была введена в конце 2015 года. Откорректируем отображение ID для устройств ранних годов выпуска в следующих релизах CANNY Lab.
При необходимости без проблем обменяем ваш контроллер на контроллер 2016 года выпуска.

Сайт Константин, CANNY

8 Ответ от Евгений

  • Евгений
  • Активный участник
  • Неактивен
  • Зарегистрирован: 21-01-2014
  • Сообщений: 20

Re: id устройства

Принял, спасибо
