1 Тема от Jurij

  • Jurij
  • Участник
  • Неактивен
  • Откуда: Вильнюс
  • Зарегистрирован: 21-01-2015
  • Сообщений: 18

Тема: Canny7 SDK

Добрый день!
Наконец удалось получить опытные образцы и реально пробовать разбираться с работой данного, довольно интересного устройства. Заранее прошу извинить, за обилие вопросов.

И первый вопрос по плате SDK. Из описания следует, что плата должна быть полностью работоспособна при питании от USB компьютера. У меня выходит иначе. В положении переключателя на SDK “DATA” , как системное ПО так и диаграмма нормально заливаются. Но при переключении в положение “POWER” ничего не происходит, лишь постоянно горит светодиод 12V . После подачи питания 12V через раьем  CAN, плата начинает работать. Это нормально?

2 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,942

Re: Canny7 SDK

К сожалению платы под рукой сейчас нет, завтра проверим и дадим рекомендации. Продукция проходит 100% выходной контроль, но если выявится какая-либо неисправность - дадим рекомендации как продиагностировать и починить или заменим изделие. По возможности, подготовьте вольтметр.

Сайт Константин, CANNY

3 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,942

Re: Canny7 SDK

После подачи питания 12В через разъем EXT1 (CAN), светодиод "LED_5V" на плате SDK включается?

Сайт Константин, CANNY

4 Ответ от Jurij

  • Jurij
  • Участник
  • Неактивен
  • Откуда: Вильнюс
  • Зарегистрирован: 21-01-2015
  • Сообщений: 18

Re: Canny7 SDK

Да! Горят оба 5V и 12V. Соответственно диограмма работает.

5 Ответ от Jurij

  • Jurij
  • Участник
  • Неактивен
  • Откуда: Вильнюс
  • Зарегистрирован: 21-01-2015
  • Сообщений: 18

Re: Canny7 SDK

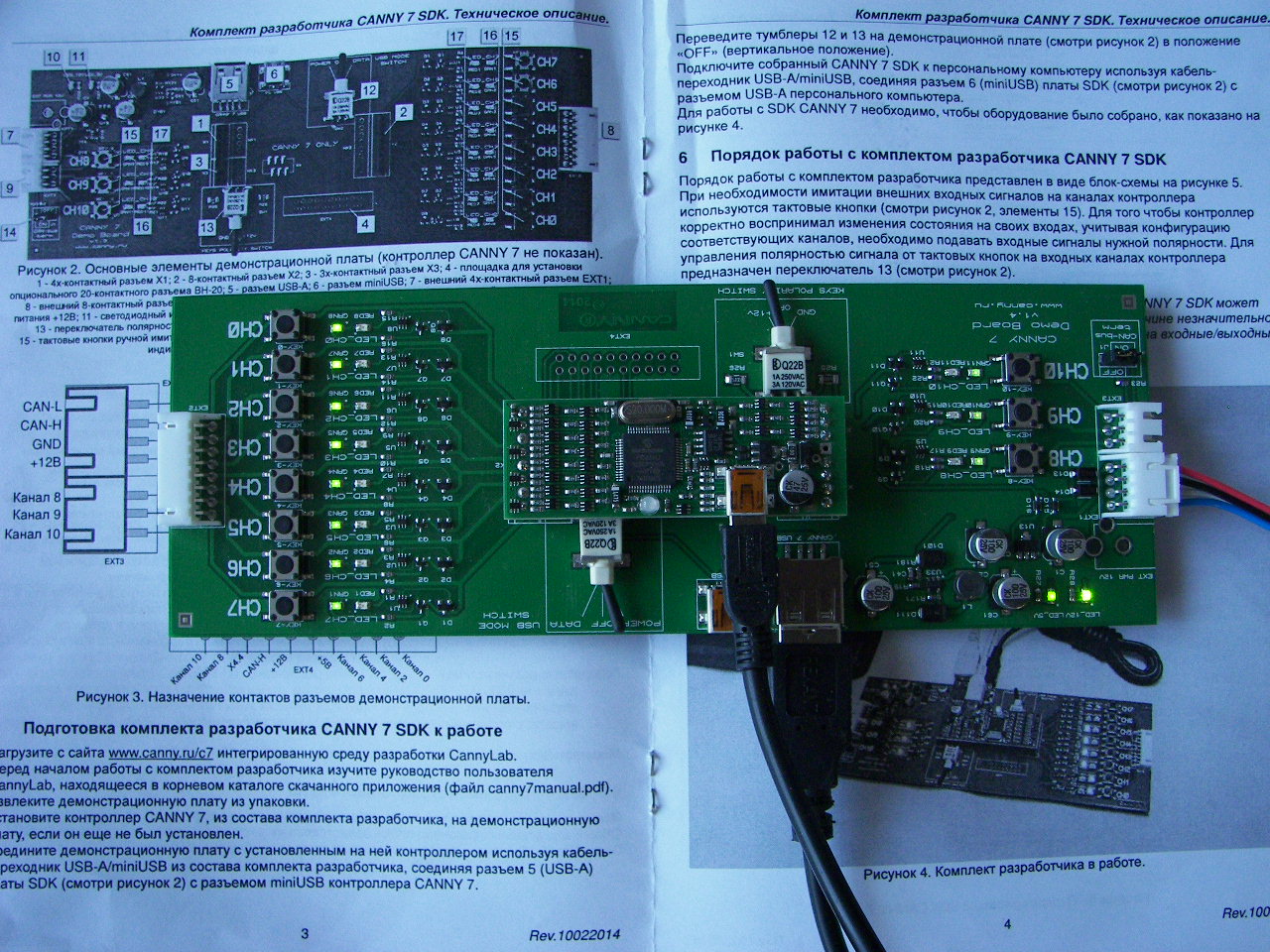

Фото 1

Вложений в сообщении

Иконка вложения 100_5285.JPG 443.93 кб, скачивался 209 раз, последний раз 2015-08-03

6 Ответ от Jurij

  • Jurij
  • Участник
  • Неактивен
  • Откуда: Вильнюс
  • Зарегистрирован: 21-01-2015
  • Сообщений: 18

Re: Canny7 SDK

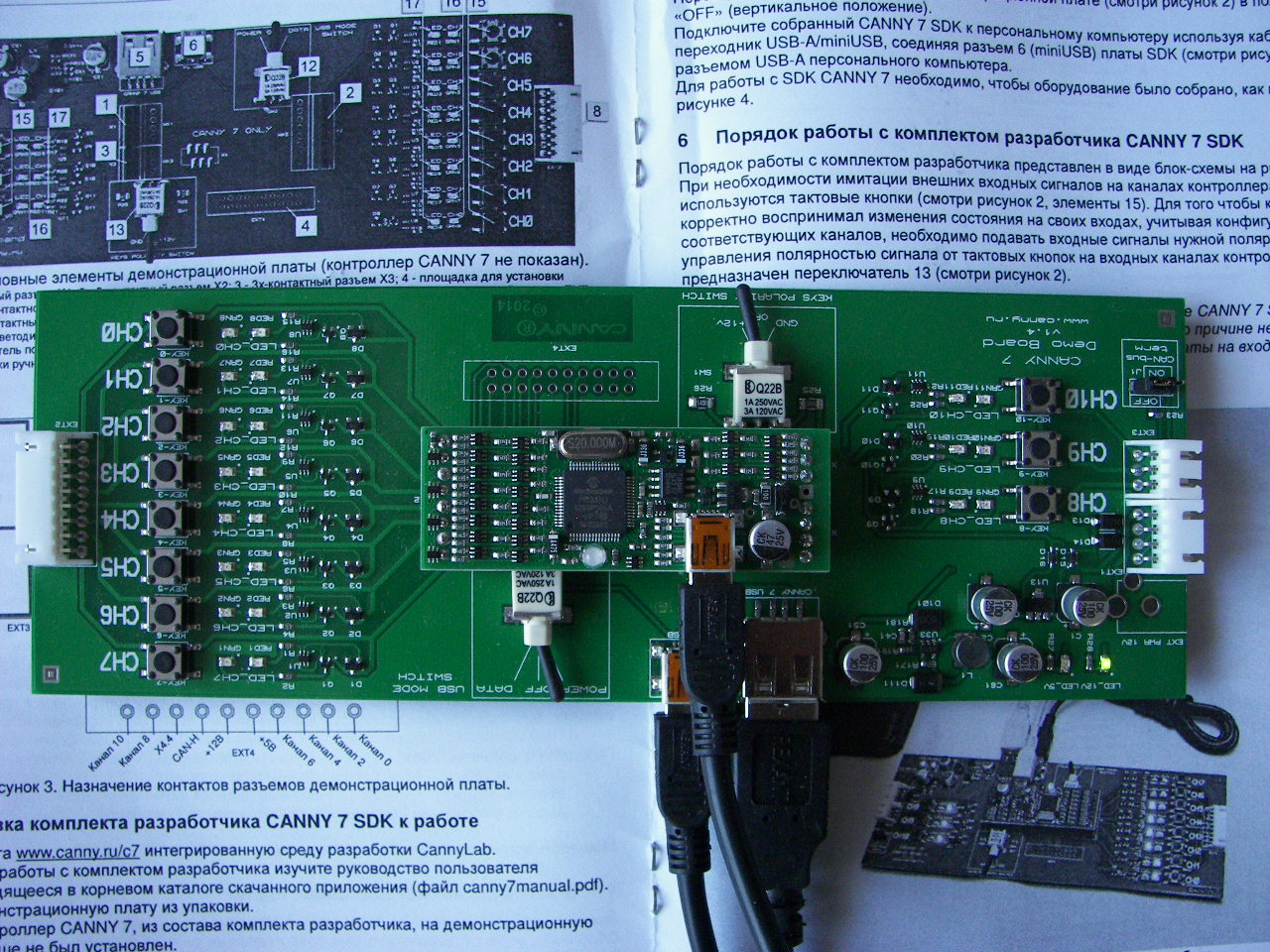

Фото 2

Вложений в сообщении

Иконка вложения 100_5286.JPG 447.14 кб, скачивался 157 раз, последний раз 2015-08-03

7 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,942

Re: Canny7 SDK

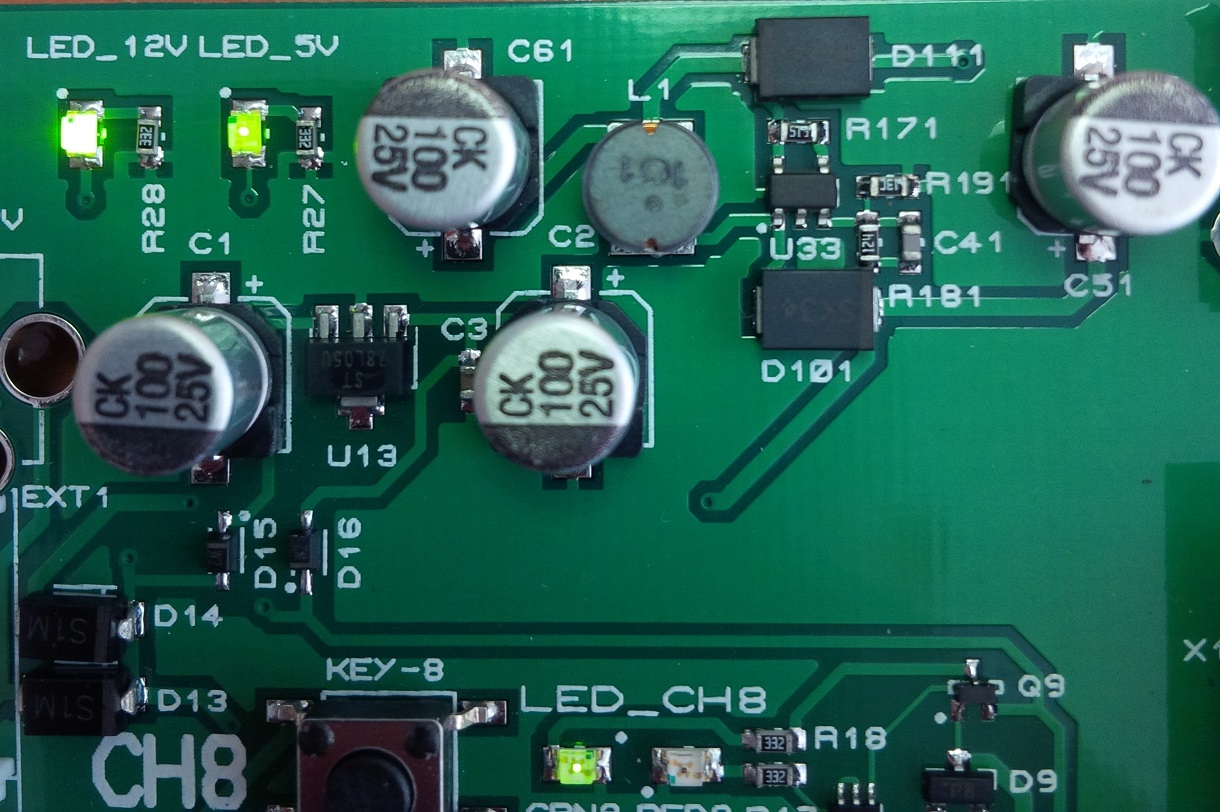

Сможете сделать фото участка платы в более высоком разрешении (см.вложение)?

Вложений в сообщении

Иконка вложения sdk_dcdc.jpg 313.97 кб, скачивался 212 раз, последний раз 2015-08-03

Сайт Константин, CANNY

8 Ответ от gordon

  • gordon
  • Активный участник
  • Неактивен
  • Зарегистрирован: 27-01-2015
  • Сообщений: 89

Re: Canny7 SDK

Попробуйте переключатель power/data ,при переключении ,задержать в среднем положении ( не успевают разряжаться конденсаторы ) .как вариант.

9 Ответ от gordon

  • gordon
  • Активный участник
  • Неактивен
  • Зарегистрирован: 27-01-2015
  • Сообщений: 89

Re: Canny7 SDK

Или  не пропай D14 .запитайте от usb . произведите замер напряжения на катоде d14 .должно быть  ,в районе,12 вольт.если нет смотрим на аноде того же диода.это всё как варианты . попробуйте медленно переключать P/D ,задерживаясь в стеднем положении.

10 Ответ от Jurij

  • Jurij
  • Участник
  • Неактивен
  • Откуда: Вильнюс
  • Зарегистрирован: 21-01-2015
  • Сообщений: 18

Re: Canny7 SDK

Может есть возможность выслать на ел. почту фрагмент принципиальной схемы с цепями питания?

11 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,942

Re: Canny7 SDK

Отправили.

Сайт Константин, CANNY

12 Ответ от Jurij

  • Jurij
  • Участник
  • Неактивен
  • Откуда: Вильнюс
  • Зарегистрирован: 21-01-2015
  • Сообщений: 18

Re: Canny7 SDK

Спасибо,
дальнейшее в Е-Маил.

13 Ответ от vasiliy.shiryaev

  • vasiliy.shiryaev
  • Участник
  • Неактивен
  • Зарегистрирован: 09-07-2016
  • Сообщений: 12

Re: Canny7 SDK

Добрый день!

Пара вопросов по SDK:
1) после открытия пакетов и доставания устройства, на столе обнаружил такую штуку: https://yadi.sk/i/Pz7GPsyAt9WaS Что это? Вроде все платы целые, ничего отвалившегося не должно быть.
2) проверяю, что все это в принципе работает, пытаясь загрузить вот эту диаграмму из вики http://wiki.canny.ru/images/f/f7/6_6_6_1.png
Загрузка проходит успешно, перевожу верхний переключатель в off на несколько секунд, потом в Power - загораются светодиоды слева-сверху 5 и 12в светодиоды у кнопок. Перевожу нижний переключатель в GND *(пробовал и 12в тоже), тыкаю кнопку канала ноль, загорается светодиод у нее, и вот светодиод на плате не загорается. Чяднт?

14 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,942

Re: Canny7 SDK

vasiliy.shiryaev пишет:

...на столе обнаружил такую штуку...


Возможно лишняя деталь, но даже если нет, то повреждение не фатальное, работать будет и без нее.
На всякий случай пришлите фото платы SDK со стороны деталей на info@canny.ru

vasiliy.shiryaev пишет:

... Чяднт? ...

Судя по описанию ваших действий - вы всё делаете правильно. Покажите вашу диаграмму приложив к сообщению её исходный файл CFD.

Тем временем, попробуйте записать в контроллер и запустить диаграмму \examples\canny7\Running_LEDs\Running_LEDs.cfd из папки вашего CANNYLab.

Сайт Константин, CANNY

15 Ответ от vasiliy.shiryaev (10-07-2016 00:20:58 отредактировано vasiliy.shiryaev)

  • vasiliy.shiryaev
  • Участник
  • Неактивен
  • Зарегистрирован: 09-07-2016
  • Сообщений: 12

Re: Canny7 SDK

Фотографию отправил.

Диаграмму прикрепил.


Если загрузить тестовую, то
а) если нажать меню Устройство - Запустить - начинает моргать светодиод поочередно красным и зеленым
б) если перевести в режим Off, затем в Power - ничего (загораются светодиоды у кнопок и слева-сверху), реакции на кнопки нет, сам светодиод не моргает

Вложений в сообщении

Иконка вложения test.cfd 349 б, скачивался 368 раз, последний раз 2016-07-10

16 Ответ от vasiliy.shiryaev (10-07-2016 00:39:59 отредактировано vasiliy.shiryaev)

  • vasiliy.shiryaev
  • Участник
  • Неактивен
  • Зарегистрирован: 09-07-2016
  • Сообщений: 12

Re: Canny7 SDK

А, нашел. Это с самого контроллера штука, рядом с USB которая. Наверное из-за нее ничего и не работает sad
Она с кусочком дорожки оторвалась, проблемно будет припаять обратно. Можно как-то заменить плату?

17 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,942

Re: Canny7 SDK

vasiliy.shiryaev пишет:

Можно как-то заменить плату?

Что-нибудь придумаем. Ответил почтой.

Сайт Константин, CANNY

18 Ответ от vasiliy.shiryaev

  • vasiliy.shiryaev
  • Участник
  • Неактивен
  • Зарегистрирован: 09-07-2016
  • Сообщений: 12

Re: Canny7 SDK

Спасибо большое за замену контроллера smile

19 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,942

Re: Canny7 SDK

На здоровье! Успехов в освоении!

Сайт Константин, CANNY

20 Ответ от vasiliy.shiryaev (16-07-2016 12:48:28 отредактировано vasiliy.shiryaev)

  • vasiliy.shiryaev
  • Участник
  • Неактивен
  • Зарегистрирован: 09-07-2016
  • Сообщений: 12

Re: Canny7 SDK

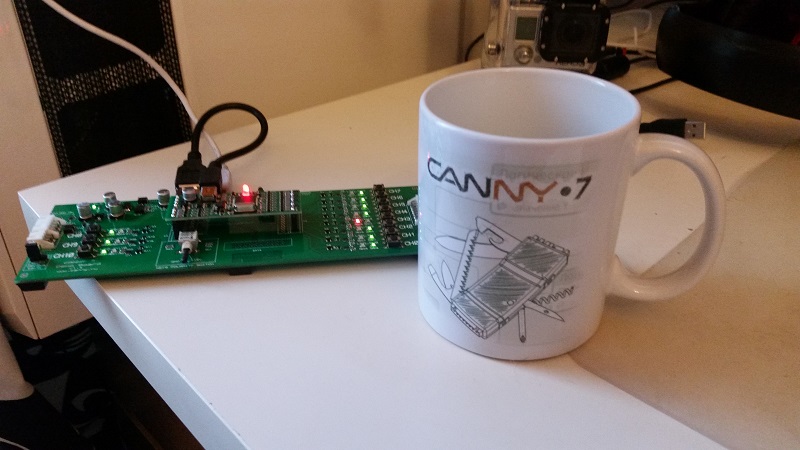

Все работает как надо, спасибо еще раз! smile

Ну и за сюрприз отдельно! big_smile

Вложений в сообщении

2016-07-16 12-43-47.JPG, 108.18 кб, 800 x 450
2016-07-16 12-43-47.JPG 108.18 кб, скачивался 398 раз, последний раз 2016-07-16

21 Ответ от vasiliy.shiryaev

  • vasiliy.shiryaev
  • Участник
  • Неактивен
  • Зарегистрирован: 09-07-2016
  • Сообщений: 12

Re: Canny7 SDK

Если я подключу плату SDK через разъем EXT1 к машине - все будет работать же?
Кнопки на плате можно будет использовать как тестовые так же или только через EXT-разъемы?

22 Ответ от Денис, CANNY

  • Денис, CANNY
  • Денис, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 20-02-2013
  • Сообщений: 1,022

Re: Canny7 SDK

vasiliy.shiryaev пишет:

Если я подключу плату SDK через разъем EXT1 к машине - все будет работать же?
Кнопки на плате можно будет использовать как тестовые так же или только через EXT-разъемы?

Все будет работать, но элементы SDK могут оказывать незначительное влияние на входные/выходные цепи контроллера (см. примечание п.6 технического описания SDK)

Сайт Денис, CANNY

23 Ответ от vasiliy.shiryaev

  • vasiliy.shiryaev
  • Участник
  • Неактивен
  • Зарегистрирован: 09-07-2016
  • Сообщений: 12

Re: Canny7 SDK

Да, заработало, спасибо!

Не получается Can-могитор запустить при этом - пишет,  что надо подключить устройство. Хотя студия видит контроллер. Есть какая-то хитрость?

24 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,942

Re: Canny7 SDK

vasiliy.shiryaev пишет:

Есть какая-то хитрость?


Нет, достаточно действовать в строгом соответствии с инструкцией: http://wiki.canny.ru/index.php?title=CA … N)_monitor, особое внимание уделяя пункту "Порядок подключения к шине CAN"

Сайт Константин, CANNY

25 Ответ от vasiliy.shiryaev (22-08-2016 17:47:04 отредактировано vasiliy.shiryaev)

  • vasiliy.shiryaev
  • Участник
  • Неактивен
  • Зарегистрирован: 09-07-2016
  • Сообщений: 12

Re: Canny7 SDK

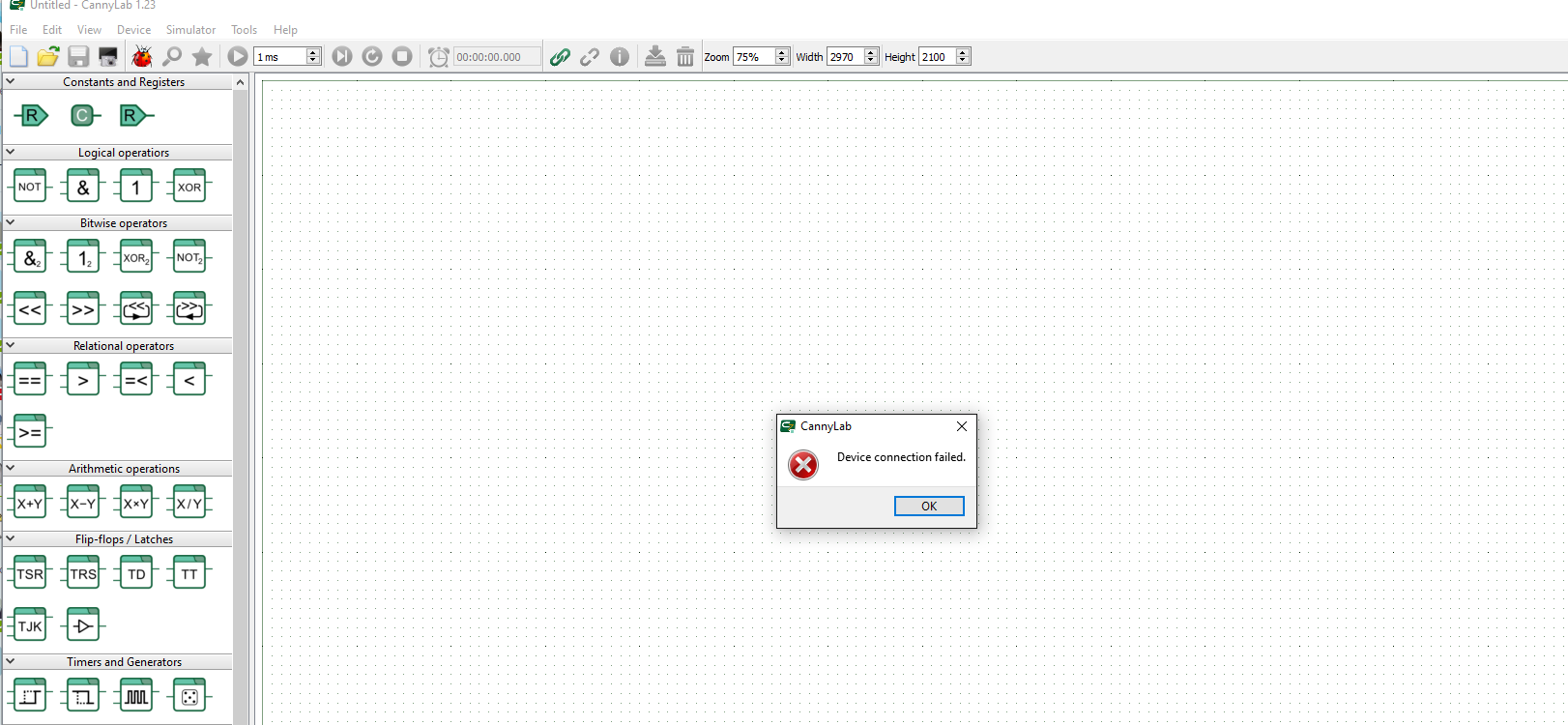

При попытке подключить устройство стала вылезать такая картинка, при чем только на одном компьютере... Есть идеи?

Вложений в сообщении

Иконка вложения 2016-08-22_17-46-22.png 61.66 кб, скачивался 156 раз, последний раз 2016-08-22
