1 (18-05-2015 13:58:11 отредактировано EVK)

Тема: Подать напряжение на канал при включении контроллера

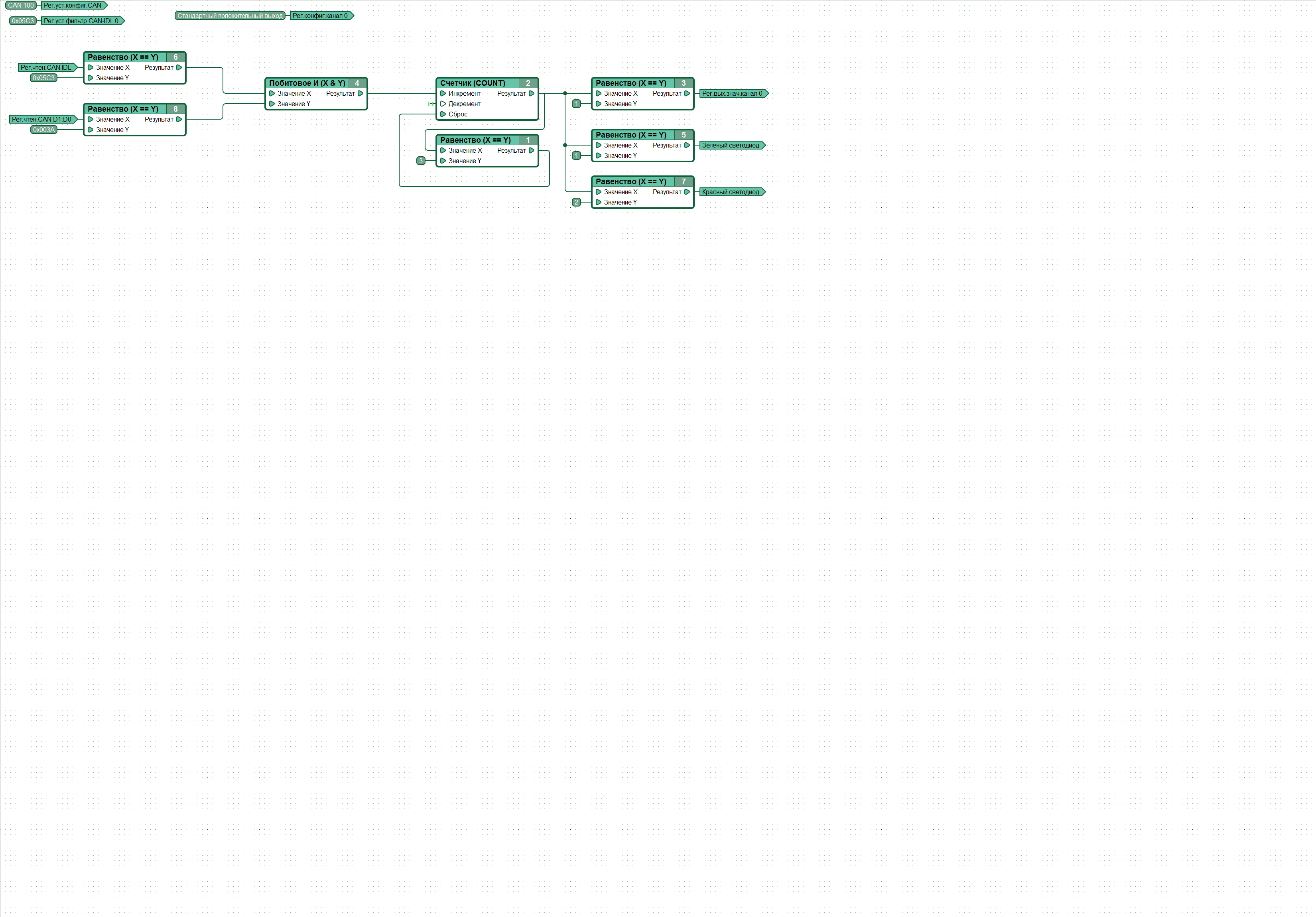

Добрый день! Опишу задачу: При нажатии кнопки необходимо подать (+) на 0 канал контроллера, при повторном нажатии соотвественно снять (+) и так по кругу. Эту задачу решил диаграмой как на картинке. Идентификатор кнопки в шине 05С3 3A00

Теперь нужно, чтобы при включении контроллера, на 0-канал сразу подавалсь (+), а далее при нажатии кнопки (+) снимался и потом уже по кругу как в первой задаче. Каким образом это можно решить?

Вложений в сообщении

Иконка вложения кнопка на 0 канал.png 102.97 кб, скачивался 220 раз, последний раз 2015-05-18

2

Re: Подать напряжение на канал при включении контроллера

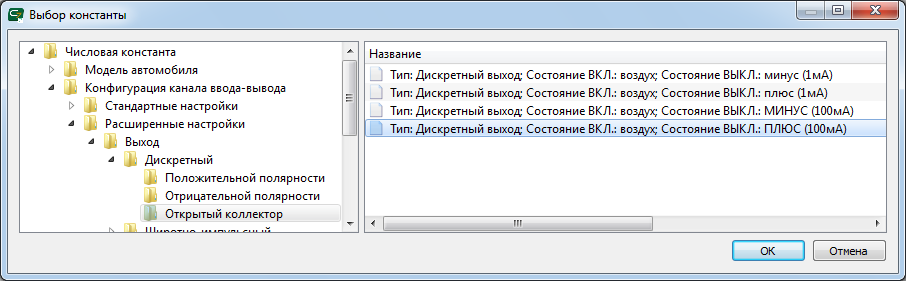

В регистр конфигурации канала 0 вместо константы "Стандартный положительный выход", записать более подходящую для данной задачи константу.

Вложений в сообщении

Иконка вложения outcfg.png 36.75 кб, скачивался 242 раз, последний раз 2015-05-18

3

Re: Подать напряжение на канал при включении контроллера

Как все просто оказалось) Спасибо, Константин! Работает

4

Re: Подать напряжение на канал при включении контроллера

На здоровье! Дальнейших вам успехов!

5

Re: Подать напряжение на канал при включении контроллера

А можно просто инвертировать выход...

6

Re: Подать напряжение на канал при включении контроллера

Это при условии, что диаграмма начала выполняться, мне же нужно иметь (+) до условия выполнения диаграммы (кнопка нажимается)
