Тема: Подключение насоса с ШИМ к CANNY 5MDX

Добрый день. Есть замечательный насос со встроенным контролером, частота вращения управляется ШИМ сигналом, есть также некоторый диагностический контакт, через который выдается шим-сигнал о состоянии. Вопрос следующий: есть ли какие-то принципиальные препятствия подключения сигналов шим и диагностики не по рекомендуемым схемам? Насос достаточно мощный, 130Вт, поэтому его подключить через цепи контролера невозможно.

Вложений в сообщении

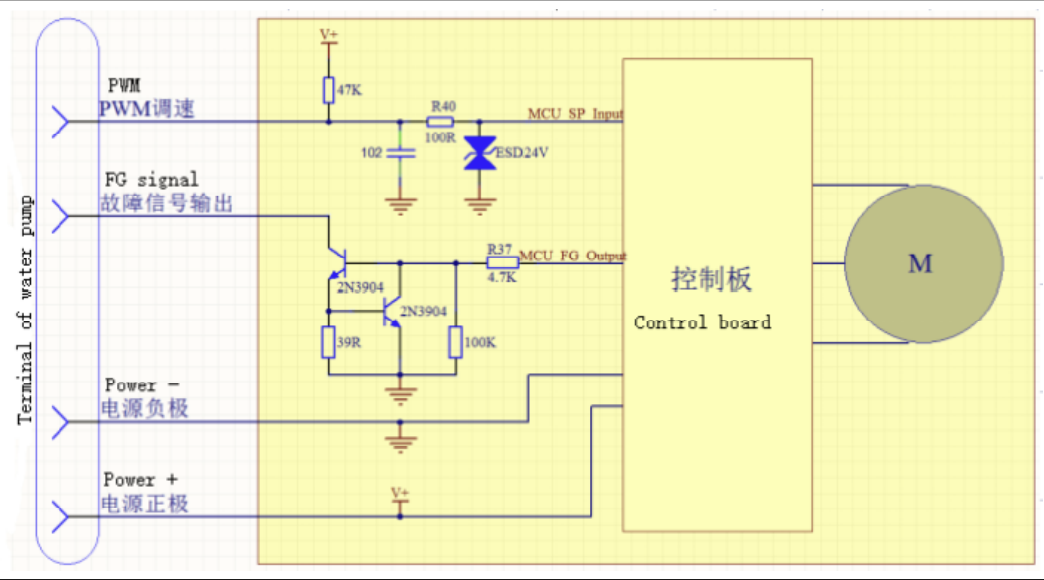

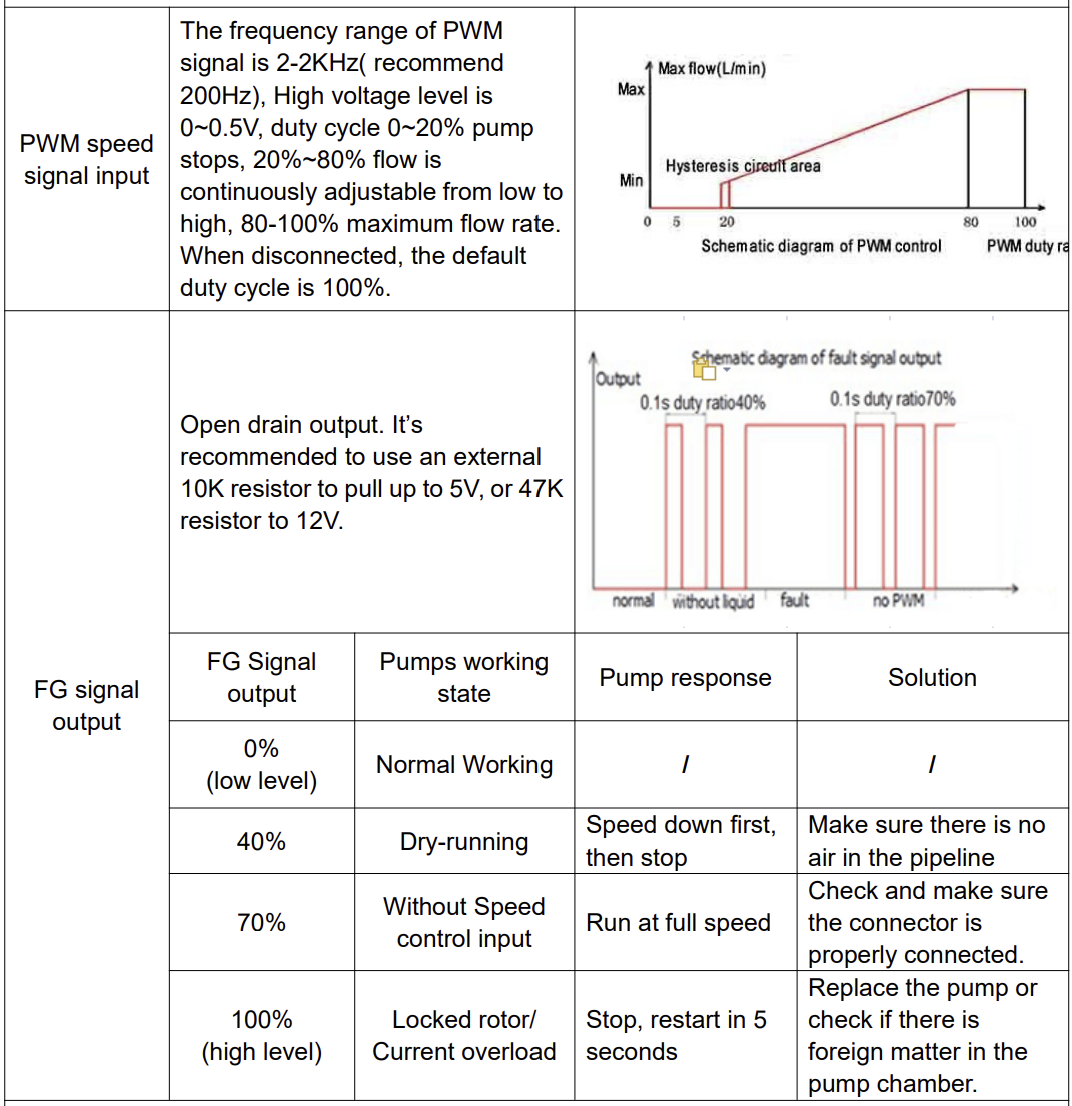

Иконка вложения PWM+FG.png 372.94 кб, скачивался 7 раз, последний раз 2025-12-25

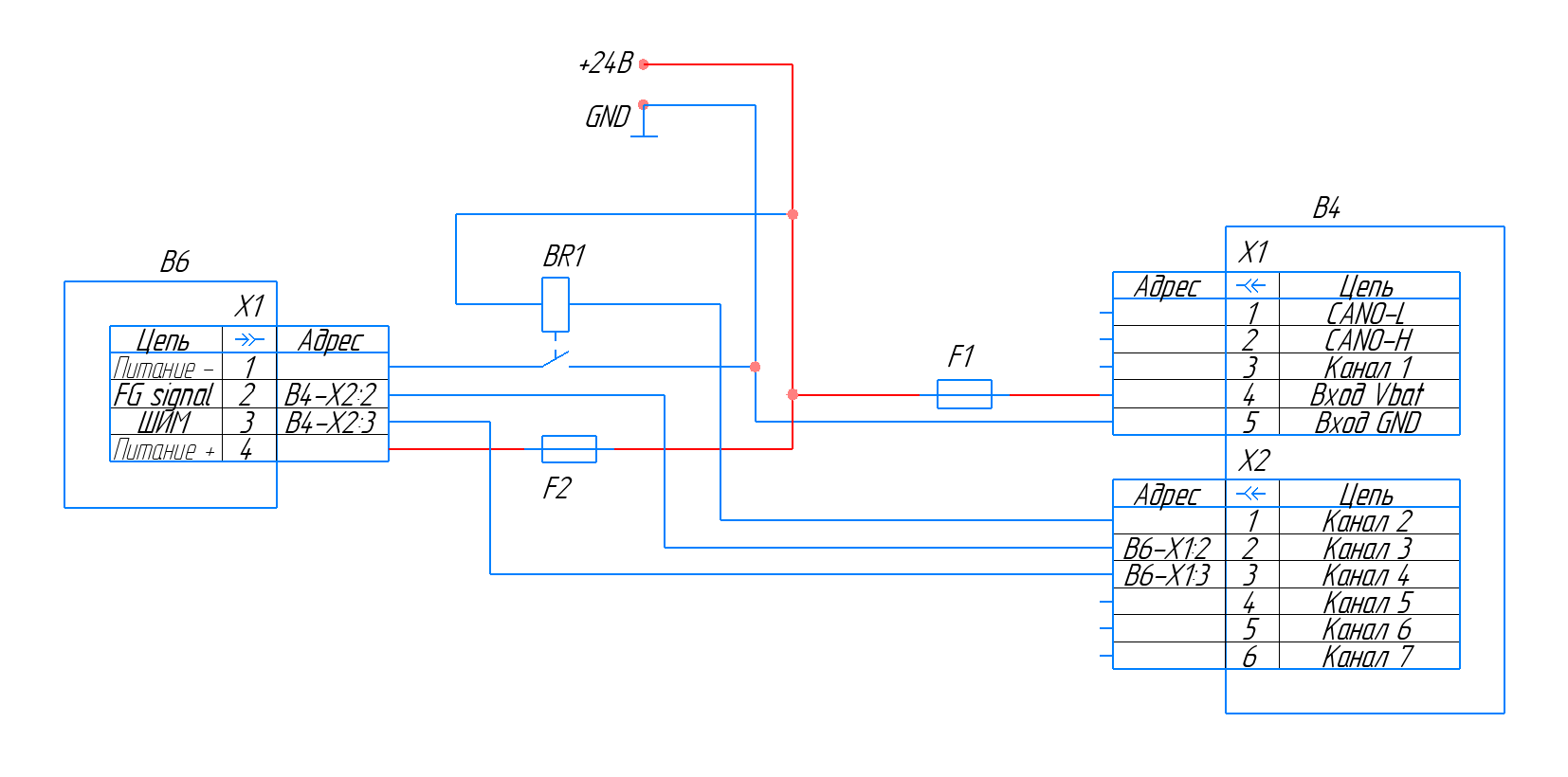

Иконка вложения Подключение привода.png 223.22 кб, скачивался 4 раз, последний раз 2025-12-25

Иконка вложения пример подключения.png 65.05 кб, скачивался 6 раз, последний раз 2025-12-25

2 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 2,157

Re: Подключение насоса с ШИМ к CANNY 5MDX

В данном случае, я вижу препятствие в том, что при подобном подключении потенциально может быть обойдена встроенная в контроллер защита от случайной смены полярности  питания контроллера (переполюсовки).
