Тема: Генератор ШИМ форма сигнала

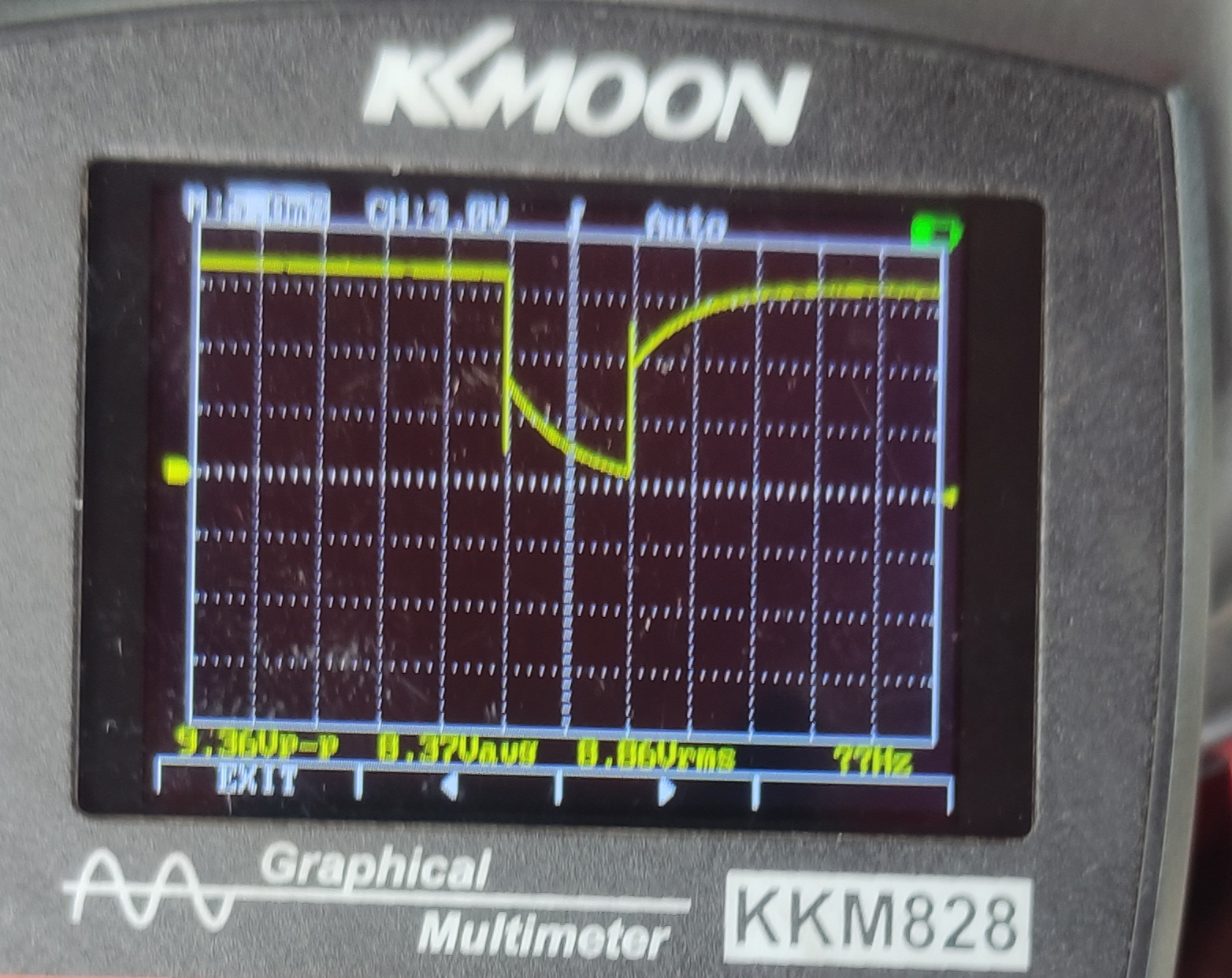

Здравствуйте, на выходе генератора  ШИМ с периодом 100мс и заполнением 90мс получаю не прямоугольные импульсы,  а как на картинке, каналы выхода пробовал разные, форма сигнала не меняется, из-за этого не корректно работает оборудование.
Это особенность выходных каналов?
Возможно ли получить нормальные прямоугольные импульсы?

Вложений в сообщении

Иконка вложения IMG_20250630_185113.jpg 679.57 кб, скачивался 3 раз, последний раз 2025-06-30

2 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 2,084

Re: Генератор ШИМ форма сигнала

Сообщите модель контроллера.
Приложите диаграмму.
Проведите измерения без подключенной к каналу нагрузки.
см.: https://forum.canny.ru/viewtopic.php?pid=9810#p9810
см.: https://canny.ru/docs/tips_tricks/solut … ents_tips/

Сайт Константин, CANNY

3 Ответ от remont12.24rzn

  • remont12.24rzn
  • Новичок
  • Неактивен
  • Зарегистрирован: 30-06-2025
  • Сообщений: 6

Re: Генератор ШИМ форма сигнала

Модель CANNY 3 Tiny
Замеры проводил с нагрузкой и без, сигнал одинаковый.
Диаграмму прилагаю.

Вложений в сообщении

Иконка вложения Безымянный.cfd 1.24 кб, скачивался 9 раз, последний раз 2025-06-30

4 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 2,084

Re: Генератор ШИМ форма сигнала

При выбранной вами конфигурации выходных потенциалов канала, оценить форму сигнала вы сможете только подтянув канал снаружи к напряжению питания контроллера резистором 200-1000 Ом, используя константное заполнение ШИМ.
В эксперименте при данных условиях мы аномалий в сигнале не обнаружили.

Сайт Константин, CANNY

5 Ответ от remont12.24rzn

  • remont12.24rzn
  • Новичок
  • Неактивен
  • Зарегистрирован: 30-06-2025
  • Сообщений: 6

Re: Генератор ШИМ форма сигнала

Подтяжка  к плюсу есть в самой нагрузке,
Но форма сигнала не меняется, под нагрузкой канал или отключен от нее.х
Пробовал различные конфигурации  потенциала выходного канала,  форма сигнала всегда одинаковая,  меняется только полярность.

6 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 2,084

Re: Генератор ШИМ форма сигнала

Попробуйте провести эксперимент именно с теми условиями, которые я описал выше, используя в качестве нагрузки постоянный резистор, а в качестве заполнения ШИМ константу.
См.п.6 здесь: https://canny.ru/docs/tips_tricks/solut … ents_tips/

Сайт Константин, CANNY

7 Ответ от remont12.24rzn

  • remont12.24rzn
  • Новичок
  • Неактивен
  • Зарегистрирован: 30-06-2025
  • Сообщений: 6

Re: Генератор ШИМ форма сигнала

Константу на заполнение ШИМ ставил, форма сигнала не меняется.
Эксперимент с подтяжкой проведу,  но я пробовал по сути тоже самое, путем установки потенциалов выходного канала вкл-минус, выкл-плюс,  при этом канал был без нагрузки.

8 Ответ от remont12.24rzn

  • remont12.24rzn
  • Новичок
  • Неактивен
  • Зарегистрирован: 30-06-2025
  • Сообщений: 6

Re: Генератор ШИМ форма сигнала

Проблема была в осциллографе, другой нормальную форму импульсов показывает.
Спасибо за советы!

9 Ответ от remont12.24rzn (02-07-2025 13:37:28 отредактировано remont12.24rzn)

  • remont12.24rzn
  • Новичок
  • Неактивен
  • Зарегистрирован: 30-06-2025
  • Сообщений: 6

Re: Генератор ШИМ форма сигнала

Еще вопрос про период измерения АЦП, по умолчанию значения он выдает каждые 2мс, если  включить увеличение разрешения системного таймера х10, значения АЦП будут обновляться каждые 200мкс ?

10 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 2,084

Re: Генератор ШИМ форма сигнала

Увеличение разрешения системного таймера не ускоряет системный таймер и не увеличивает быстродействие контроллера.
