Доброго времени суток.
Собираюсь сделать ВЧ ШИМ.
Для разработки использую плату Canny3tinyPRO.
Скачал вот отсюда https://canny.ru/docs/c3tinypro/pwm/ пример диаграммы и записал её в контроллер. После включения питания ничего не происходит.
Почему эта диаграмма не работает?
c3tinypro_pwm_1.cfd 2.05 кб, скачивался 11 раз, последний раз 2024-10-13

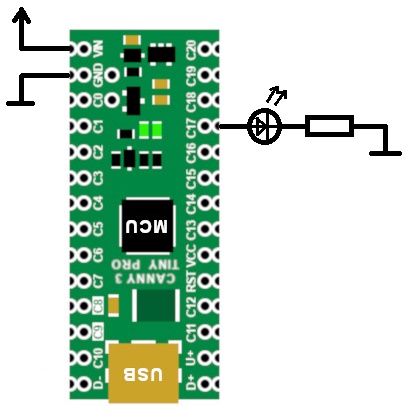

Наблюдать результат работы данной диаграммы в контроллере визуально, вы сможете, например подключив светодиод к Каналу 17 контроллера:
c3tinypro_io.jpg 44.95 кб, скачивался 8 раз, последний раз 2024-10-14
Благодарю за совет.
Значит убрал я эту непонятную команду "Питание восстановлено", запустил блок PWM обычным способом и диаграмма заработала.
У меня остался один вопрос. Осциллограф показывает, что в данной диаграмме ВЧ ШИМ генератор работает на частоте 4 кГц. Можно ли изменить в этой диаграмме какой-то параметр чтоб генератор работал на частоте допусти 16 или 20 кГц?
См. "Регистр установки периода ВЧ ШИМ" здесь: https://canny.ru/docs/c3tinypro/pwm/
Понял, спасибо за помощь!
