Тема: Цифровой индикатор уровня топлива доп бака TOYOTA TUNDRA 2022 г.

Была задача установить доп бак с перекачным насосом и индикатором уровня . Бак стал вместо запаски и получился объёмом 113 литров . датчик уровня взял от ВАЗ 2112 0-230 ОМ где 0 это полный , а 230 пустой . Насос включается тумблером и имеет два условия автоматического выключения . 1- уровень топлива в доп баке меньше 15л. 2-уровень топлива штатного бака достиг максимума . В качестве индикатора использовал 3-х сигментный индикатор . Так как canny 5 nano не может напрямую управлять индикатором из за малых токов нагрузки на каналах выхода то применил ULN2803 для каналов со 2 по 8 и 14. Каналы 10,11,12 разгрузил эмиттерными повторителями на кт 315г . 14 канал включает реле бензонасоса доп бака.

2 Ответ от aleksandr.goykalov

  • aleksandr.goykalov
  • Активный участник
  • Неактивен
  • Зарегистрирован: 19-12-2019
  • Сообщений: 51

Re: Цифровой индикатор уровня топлива доп бака TOYOTA TUNDRA 2022 г.

вот диаграмма

Вложений в сообщении

Иконка вложения ДУТ 5 nano.cfd 21.32 кб, скачивался 22 раз, последний раз 2024-10-12

3 Ответ от aleksandr.goykalov

  • aleksandr.goykalov
  • Активный участник
  • Неактивен
  • Зарегистрирован: 19-12-2019
  • Сообщений: 51

Re: Цифровой индикатор уровня топлива доп бака TOYOTA TUNDRA 2022 г.

Надо добавить, что один вывод индикатора уровня подключен к массе другой к каналу 17 через диод  и канал 17 подтянут к +5 вольт через резистор 1 ком

4 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,963

Re: Цифровой индикатор уровня топлива доп бака TOYOTA TUNDRA 2022 г.

Отличная работа! Спасибо!

Сайт Константин, CANNY

5 Ответ от aleksandr.goykalov

  • aleksandr.goykalov
  • Активный участник
  • Неактивен
  • Зарегистрирован: 19-12-2019
  • Сообщений: 51

Re: Цифровой индикатор уровня топлива доп бака TOYOTA TUNDRA 2022 г.

Спасибо за оценку . Ещё могу подсказать , что CAN я подключил на жгуте приборки , поверьте это лучшее место ! Весь проект рассчитан на людей с таким уровнем подготовки с которым не задают вопросы - что такое эмиттерный повторитель ? а , зачем нужен диод на 17 канале ? и т.д. Для людей с опытом вполне применимо на других авто с изменением объёма доп бака
блок 5 кстати в этом же блоке настраиваются параметры датчика уровня топлива , и данных из вашей CAN шины об объёме штатного бака

6 Ответ от aleksandr.goykalov

  • aleksandr.goykalov
  • Активный участник
  • Неактивен
  • Зарегистрирован: 19-12-2019
  • Сообщений: 51

Re: Цифровой индикатор уровня топлива доп бака TOYOTA TUNDRA 2022 г.

И да чуть самое главное не забыл коллектора транзисторов кт 315 нужно соединить вместе и подключить к +12 в через 2 последовательно включённых резистора первый - 1ком , 2 -переменный - 10ком Переменным резистором регулируется яркость индикатора . Лично я настроил яркость потом замерил тестером сопротивление обоих резисторов и поставил один постоянный . в любом случае резистор ставить надо и не меньше 1 ком иначе сгорит индикатор .

7 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,963

Re: Цифровой индикатор уровня топлива доп бака TOYOTA TUNDRA 2022 г.

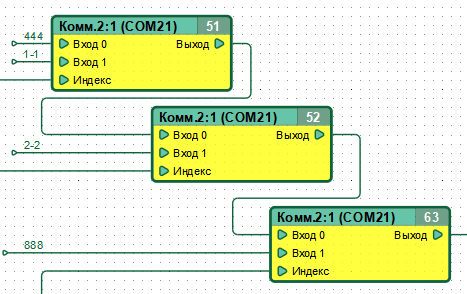

Я обратил внимание на то, что при запуске вашей диаграммы в симуляторе или записи ее в контроллер CannyLab выдает важное предупреждение, которое не следует игнорировать.
Тем более, что избавиться от данного предупреждения довольно легко - требуется лишь слегка сдвинуть объединенные обратной связью блоки на диаграмме, для того чтобы CannyLab мог определить, в какой последовательности их исполнять:

Вложений в сообщении

fix.png, 17.49 кб, 467 x 294
fix.png 17.49 кб, скачивался 9 раз, последний раз 2024-10-17

Сайт Константин, CANNY

8 Ответ от aleksandr.goykalov

  • aleksandr.goykalov
  • Активный участник
  • Неактивен
  • Зарегистрирован: 19-12-2019
  • Сообщений: 51

Re: Цифровой индикатор уровня топлива доп бака TOYOTA TUNDRA 2022 г.

Спасибо , что поправили . Жду выхода CAN FD smile

9 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,963

Re: Цифровой индикатор уровня топлива доп бака TOYOTA TUNDRA 2022 г.

Жду выхода CAN FD

Уже в продаже: https://canny.ru/news/2024/25102024/
