Тема: Принципиальная схема CANNY 7

Добрый день , нужно реализовать 10 каналов вывода аналогично CANNY7 на CANNY5.nano . если это не тайна подскажите как это у вас реализовано . Мне в голову приходит два транзистора P-N-P и N-P-N базы подключаем через 100 ом к выходу CANNY  , коллекторы это выход , эмиттеры соответственно проводимости + и -  12V .  как то так

2

Re: Принципиальная схема CANNY 7

Даже не биполярные , а лучше полевые транзисторы взять

3

Re: Принципиальная схема CANNY 7

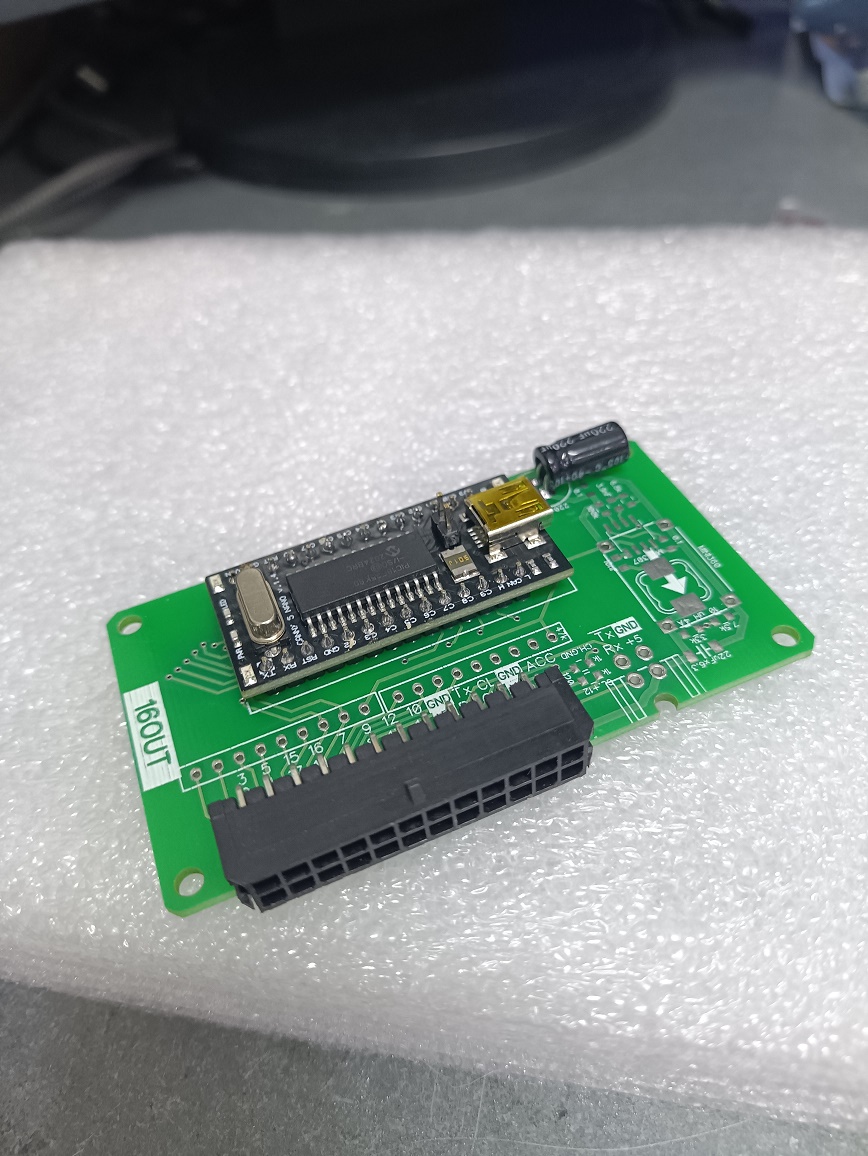

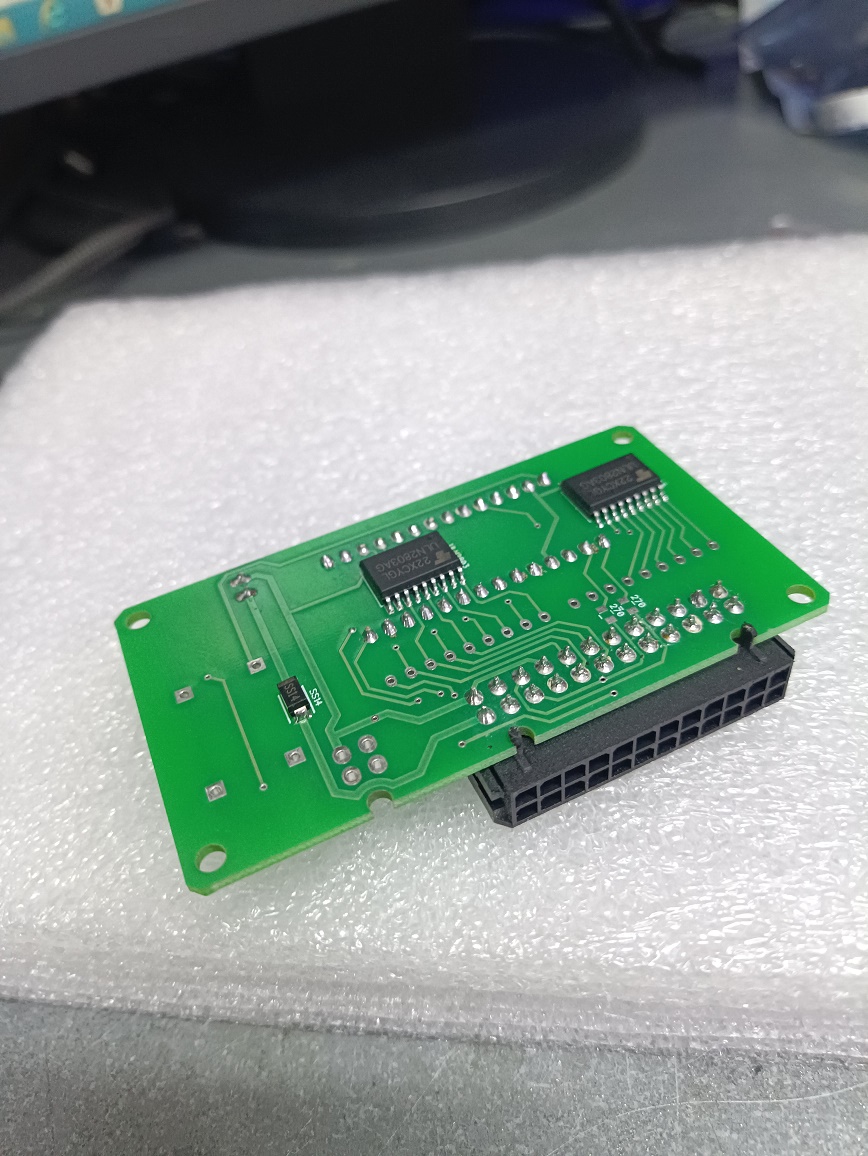

Я использую ULN2803 на 8 каналов

Вложений в сообщении

1724670846067.jpg, 329.71 кб, 868 x 1156
1724670846067.jpg 329.71 кб, скачивался 9 раз, последний раз 2024-08-26

1724671105608.jpg, 317.11 кб, 868 x 1156
1724671105608.jpg 317.11 кб, скачивался 5 раз, последний раз 2024-08-26

4

Re: Принципиальная схема CANNY 7

Добрый вечер , я тоже пользуюсь , когда мне нужно иметь на выходе минус с током до 500 ма smile Но сейчас мне нужно сделать ЦАП 8bit на схеме COVAX он же матрица R-2R , а тут надо чтобы выход имел два состояния : ON- +12V ,OFF-MINUS . Ну в целом я уже всё сделал так что тему можно можно закрывать .
