Тема: Подскажите пожалуйста как настроить входной канал?

Только учусь работать с ПЛК от Canny. Дали совет начать с "игры" со светодиодом и далее станет понятно.

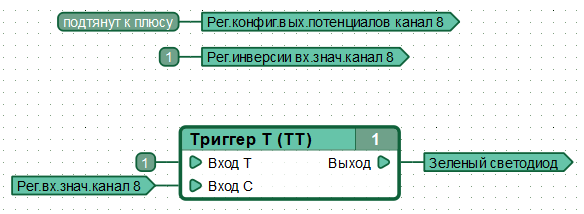

По чужому совету создал диаграмму под (Фото 1)

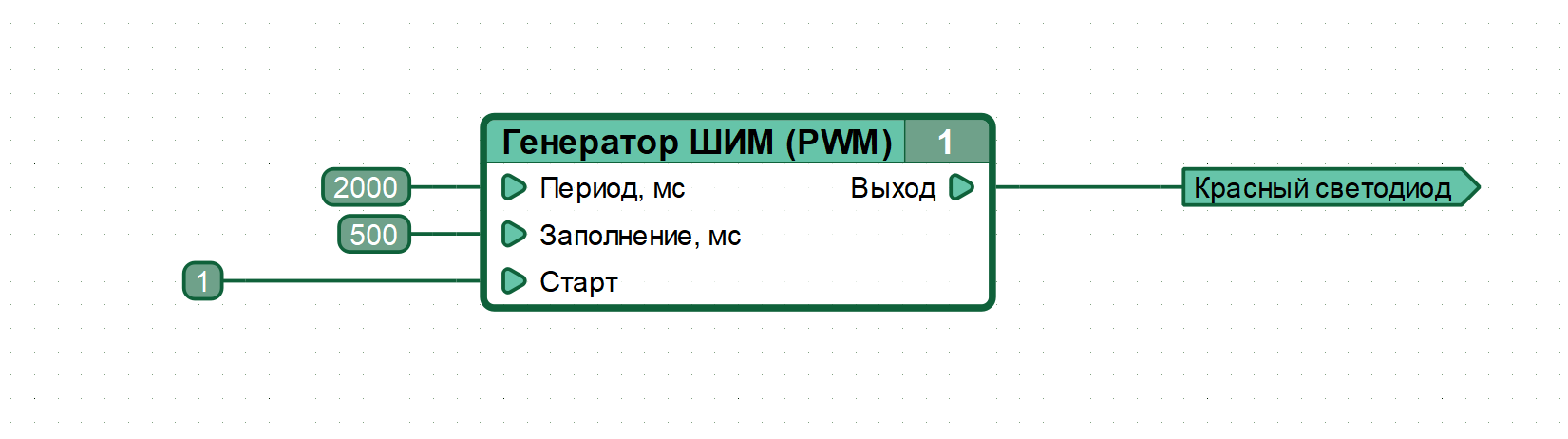

Пошёл дальше и решил создать диаграмму где при подаче "Минуса" на вход 0 будет точно так же красным светом моргать светодиод и воткнулся в не понимание (Фото 2, пункт 1).

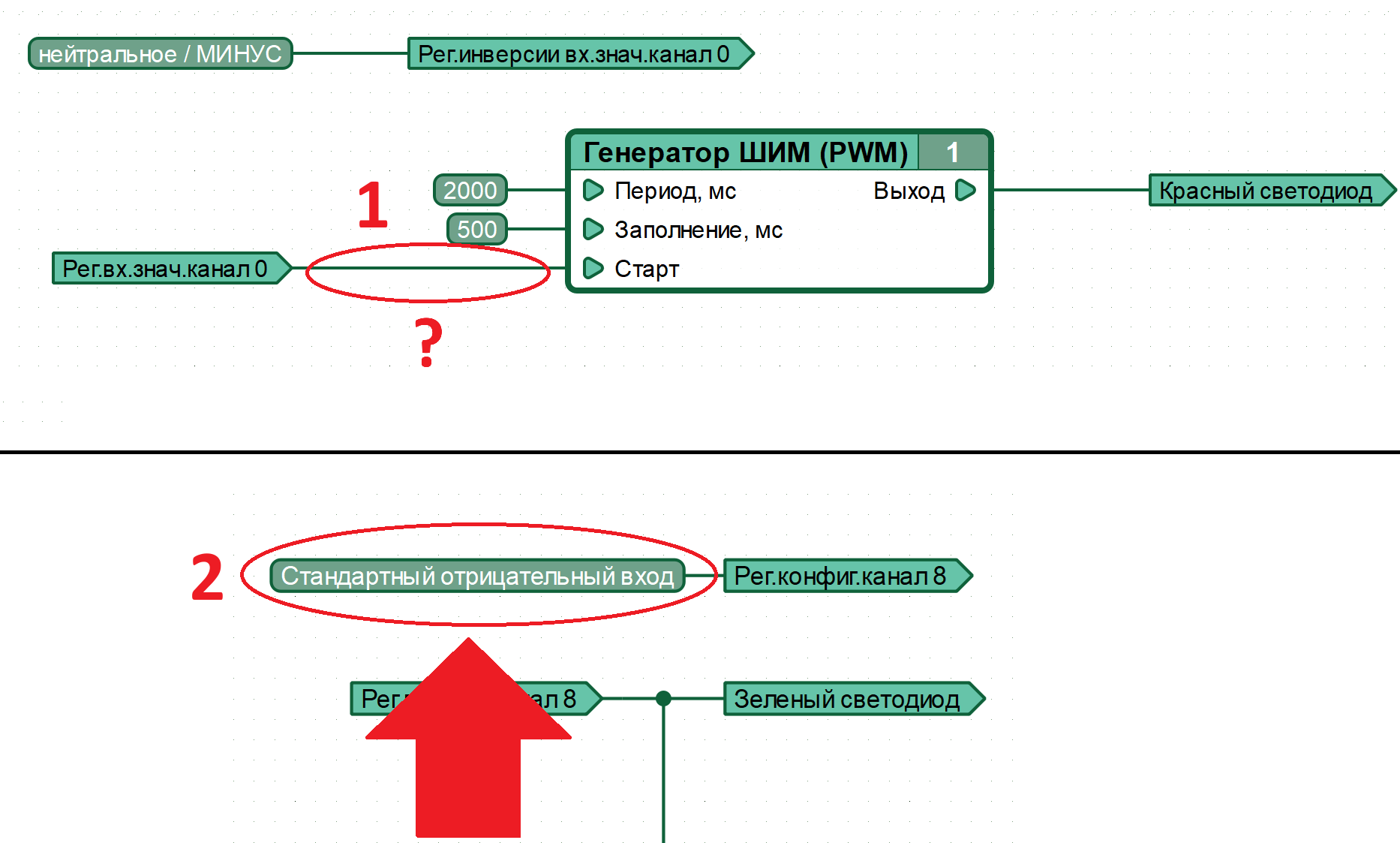

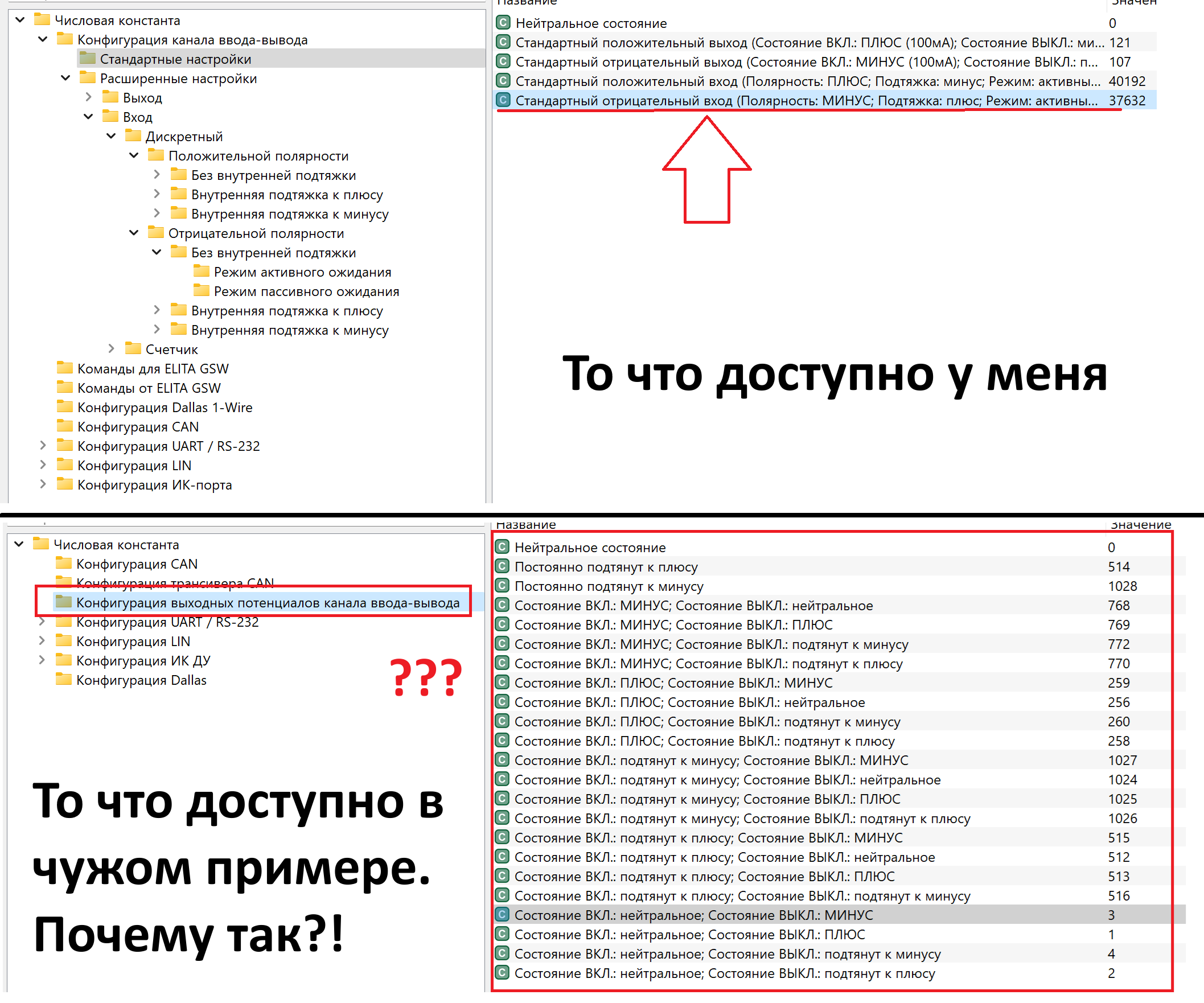

Нашёл чужой пример и скачал его (Фото 2, пункт 2). У человека в списке функций констант есть назначение "Стандартный отрицательный вход" и вообще много чего полезного для себя заметил при открытии  его примера НО, программа предупреждает что пример был создан в более ранней версии и что важно у меня таких назначений нет вообще (Фото 3),

Где взять подобные назначения или их вообще упразднили?

Вложений в сообщении

Иконка вложения Фото 1.png 31.65 кб, скачивался 22 раз, последний раз 2024-04-01

Иконка вложения Фото 2.png 79.01 кб, скачивался 19 раз, последний раз 2024-04-01

Иконка вложения Фото 3.png 557.45 кб, скачивался 18 раз, последний раз 2024-04-01

2 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,963

Re: Подскажите пожалуйста как настроить входной канал?

Вы не приложили исходные файлы диаграммы и примера, который использовали.
Могу предположить, что ваша диаграмма и диаграмма примера были созданы для разных типов контроллеров. О различиях см.: https://canny.ru/docs/faq/#sec--faq-kak … NNY-72-Duo

Предупреждение о том, что диаграмма была создана в более ранней версии CannyLab указывает лишь на то, что после сохранения в текущей версии, открыть ее в более ранней версии CannyLab будет невозможно. На работоспособность самой диаграммы это никак не влияет.

Кроме того, на изображении присутствует ошибка - запись именованной константы в регистр, к которому она не относится (см.вложение)

Вложений в сообщении

Фото 2n.png, 11.62 кб, 459 x 43
Фото 2n.png 11.62 кб, скачивался 49 раз, последний раз 2024-04-01

Сайт Константин, CANNY

3 Ответ от volfsner86 (01-04-2024 22:02:24 отредактировано volfsner86)

  • volfsner86
  • Новичок
  • Неактивен
  • Зарегистрирован: 11-03-2024
  • Сообщений: 8

Re: Подскажите пожалуйста как настроить входной канал?

Файл "пример с форума.cfd" и  "Мой вариант.cfd пожалуйста, приложил. Но до сих пор не пойму разницы в 7.2 Duo и 7 версии когда на обеих заявлено "универсальные, независимые, программно конфигурируемые каналы ввода-вывода, которые могут работать как в режимах выходов, так и входов, как положительной, так и отрицательной полярности"...

Кроме того, на изображении присутствует ошибка - запись именованной константы в регистр, к которому она не относится (см.вложение)

Ок, это изучу не вопрос

Где по точнее в документации по Canny почерпнуть информацию о том, как назначить один из входов 7.2 Duo отрицательным входом?

Вложений в сообщении

Иконка вложения Мой вариант.cfd 437 б, скачивался 59 раз, последний раз 2024-04-01

Иконка вложения пример с форума.cfd 1.1 кб, скачивался 55 раз, последний раз 2024-04-01

4 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,963

Re: Подскажите пожалуйста как настроить входной канал?

на обеих заявлено "универсальные, независимые, программно конфигурируемые каналы ввода-вывода, которые могут работать как в режимах выходов, так и входов, как положительной, так и отрицательной полярности"...

Заявление соответствует действительности. Отличие лишь в способе конфигурации каналов.

Где по точнее в документации по Canny почерпнуть информацию о том, как назначить один из входов 7.2 Duo отрицательным входом?

В документации есть описание работы драйвера позволяющее задать любую из доступных конфигураций: https://canny.ru/docs/c72duo/io/#sec--c … nogo-vhoda
Пример реализации тактовой кнопки с управляющим уровнем GND прилагаю.

PS: В приложенном вами файле "Мой вариант.cfd" именованная константа также использована не по назначению.
