1 Тема от mission1976 (22-12-2023 06:49:46 отредактировано mission1976)

  • mission1976
  • Активный участник
  • Неактивен
  • Зарегистрирован: 07-01-2021
  • Сообщений: 85

Тема: CANNY 3 TINY горят два светодиода

А что делать если наоборот?
CANNY 3 TINY только из упаковки..
Подключается горят красный и зеленый.
Определяется, подключается зеленый моргает..
Системное ПО загружается..
Диаграмма загружается при этом зеленый моргает..
Отключение в программе, горит постоянно..
Отключаем от USB включаем вновь горят оба диода..
Зеленый на команды диаграммы не реагирует даже если константа регистра выхода зеленого светодиода 0.
Пробовал по разному включая пример моргания из справки.. реакции 0
Собственно к зеленому диоду обратился после того как решил им проверить состояние регистра наличия питания +5В USB
так как модуль не обрабатывал диаграмму от слова никак..
Диаграмма приложена контроль выхода осциллограф тишина..
Сильно не ругаться, дубль прерывания режима заполнения 5 канала добавлен был так как непонятно почему не заводится..

Похоже мертвый контроллер...:( ( либо я не вспомнил что то еще)

Модераторское: вынесено в отдельную тему

Вложений в сообщении

Иконка вложения ШИМ60-2.cfd 2.27 кб, скачивался 18 раз, последний раз 2023-12-22

2 Ответ от Денис, CANNY

  • Денис, CANNY
  • Денис, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 20-02-2013
  • Сообщений: 1,018

Re: CANNY 3 TINY горят два светодиода

Не понятно, что именно Вы пытаетесь сделать. Какова схема подключения?
Ваша диаграмма проверена на стенде; работает так, как определено ее алгоритмом: при подаче питания ничего не происходит; при подключении к работающему контроллеру USB кабеля (например от ПК) - включается зеленый светодиод (как указано в диаграмме) и остается включенным пока кабель подключен (красный светодиод показывает, что контроллер "видит" напряжение 5В поступающее по USB), при этом на канале 5 контроллера начинается генерация ШИМ, кратковременно прерывающаяся, приблизительно, каждые 300мс.
Проверьте работу контроллера с диаграммой из примера документации: https://canny.ru/docs/c3tiny/resources/ … ontrollera (ссылка на диаграмму примера: https://canny.ru/img/docs/ru/c3tiny/res … ces_1.cfd)

Сайт Денис, CANNY

3 Ответ от mission1976 (23-12-2023 00:16:03 отредактировано mission1976)

  • mission1976
  • Активный участник
  • Неактивен
  • Зарегистрирован: 07-01-2021
  • Сообщений: 85

Re: CANNY 3 TINY горят два светодиода

Добрый день..
Все верно, 58 повторяющихся импульсов по 5мс. с 50% заполнением и 2 пропуска той же длительности при наличии питания USB
Диод подключал и как вкл и как выкл и как моргать, в схеме что выложил выше остался как индикатор о наличии питания USB (собственно как писал выше ни на что не реагирует горит)

Импульсы на 5 канале отсутствуют при возможном исполнении (нечем удостовериться что программа запустилась в модуле)

https://canny.ru/docs/c3tiny/resources/ … ontrollera


Это пробовал еще вчера, горит постоянно..

https://canny.ru/img/docs/ru/c3tiny/res … ces_1.cfd)

Страница не доступна но если это диаграмма мигания светодиодом то выше писал, горит постоянно

Заказал еще два модуля.. Ибо есть подозрение что этот достался мне трупик, обидно.... его брат (куплены были 2в одно время уверенно трудится)

4 Ответ от mission1976 (24-12-2023 02:01:11 отредактировано mission1976)

  • mission1976
  • Активный участник
  • Неактивен
  • Зарегистрирован: 07-01-2021
  • Сообщений: 85

Re: CANNY 3 TINY горят два светодиода

Добрый день..
Ну больше проверять нечего увы..
Все каналы молчат (висят в воздухе)..Зеленый как обычно горит..
При подаче питания с USB на 8м минус на 7м плюс появляются..
На лицо Мертвый CANNY к сожалению

Вложений в сообщении

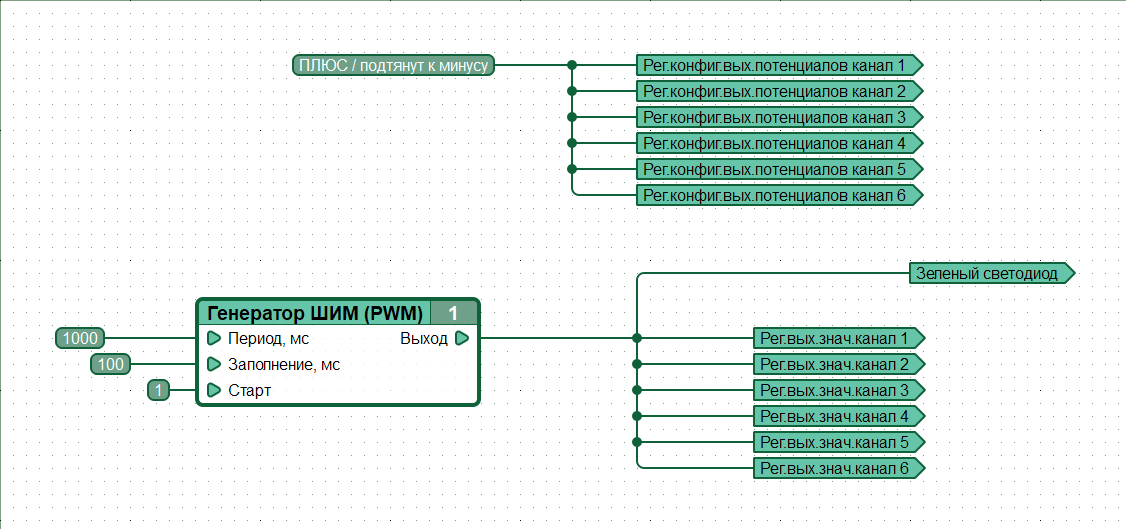

Иконка вложения ALL-CH-1c-onoff.png 37.43 кб, скачивался 5 раз, последний раз 2023-12-24

5 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,890

Re: CANNY 3 TINY горят два светодиода

Похоже мертвый контроллер...:(

Ибо есть подозрение что этот достался мне трупик, обидно....

На лицо Мертвый CANNY к сожалению

Ну больше проверять нечего увы..

Драматично, но маловероятно.

При подаче питания на контакты 7 и 8 разъема Х1 и отключенном USB  контроллер работает нормально?

Для питания контроллера через разъем USB попробуйте подключить его кабелем USB к БП 5v или зарядному устройству 5v, а
не к ПК

см. https://canny.ru/docs/c3tiny/#sec--c3ti … peremychek

Сайт Константин, CANNY

6 Ответ от tsigel

  • tsigel
  • Новичок
  • Неактивен
  • Зарегистрирован: 31-05-2019
  • Сообщений: 3

Re: CANNY 3 TINY горят два светодиода

У вас контроллер в режиме программирования. Надо запустить выполнение диаграммы в закладке Устройство.

7 Ответ от mission1976

  • mission1976
  • Активный участник
  • Неактивен
  • Зарегистрирован: 07-01-2021
  • Сообщений: 85

Re: CANNY 3 TINY горят два светодиода

Спасибо.. действительно так и есть..
Как и думал забыл как оно работает, в памяти вроде не сложно все было а тут нужно было запиться от USB а про перемычки то и забыл..
Теперь два в запасе... (и наверняка опять забуду что-нибудь)
Сильно не ругайте...
Еще раз спасибо...
