Тема: Ограничения в режиме шлюза

Добрый день

Пока только начинаю работать с контроллером вашего производства, но есть еще один вопрос.
Есть ли известные отличия соединения шины через контроллер в режиме шлюза и прямого соединения?
Или как настроить шлюз так, чтобы отличий не было?

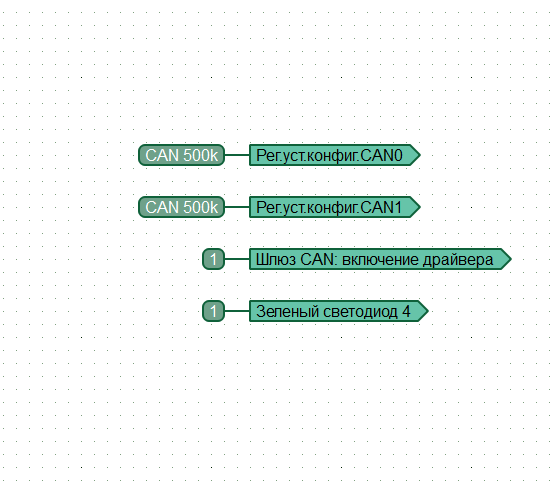

Сейчас шлюз в самой простой конфигурации (скриншот вложен), без отборов. Однако я специально проверил в 2-х вариантах и вижу что не все работает в режиме шлюза (однако часть работает), в отличие от режима прямого соединения устройств и контроллера Canny к ним.
Я говорю, конечно, о том функционале, который не зависит от контроллера и должен сохраняться в режиме шлюза, как я понимаю.
Может ли не хватать производительности контроллера на скорости 500к? Примерно 200 сообщений в секунду.
Может какие-то режимы надо выставить?
Контроллер 7.2 alfa, ПО свежее.

С уважением,
Сергей

Вложений в сообщении

шлюз.png, 13.3 кб, 557 x 483
шлюз.png 13.3 кб, скачивался 40 раз, последний раз 2023-08-04

2 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,892

Re: Ограничения в режиме шлюза

вижу что не все работает в режиме шлюза

Может ли не хватать производительности контроллера на скорости 500к? Примерно 200 сообщений в секунду.

Не должно быть никаких проблем. Правильно ли терминирована шина? (см. https://forum.canny.ru/viewtopic.php?pid=8823#p8823 )

Сайт Константин, CANNY

3 Ответ от granichnikov

  • granichnikov
  • Участник
  • Неактивен
  • Зарегистрирован: 02-08-2023
  • Сообщений: 15

Re: Ограничения в режиме шлюза

Если судить по работе монитора, то без желтых значков переполнения максимальная скорость приема около 100 сообщений в секунду.

Вложений в сообщении

Буфер обмена-3.jpg, 8.54 кб, 722 x 28
Буфер обмена-3.jpg 8.54 кб, скачивался 35 раз, последний раз 2023-08-04

4 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,892

Re: Ограничения в режиме шлюза

Если судить по работе монитора, то без желтых значков переполнения максимальная скорость приема около 100 сообщений в секунду.

Производительность монитора ограничивается невысокой пропускной способностью USB интерфейса контроллера. Для исключения переполнения в мониторе используйте аппаратные фильтры: https://canny.ru/docs/canmon/#sec--canm … noj-paneli

Сайт Константин, CANNY

5 Ответ от granichnikov

  • granichnikov
  • Участник
  • Неактивен
  • Зарегистрирован: 02-08-2023
  • Сообщений: 15

Re: Ограничения в режиме шлюза

Не должно быть никаких проблем. Правильно ли терминирована шина?

Вообще не термирована в режиме шлюза. Спасибо за подсказку, проверю с резисторами.

6 Ответ от granichnikov

  • granichnikov
  • Участник
  • Неактивен
  • Зарегистрирован: 02-08-2023
  • Сообщений: 15

Re: Ограничения в режиме шлюза

используйте аппаратные фильтры

Да, с ними и вычислял максимальную производительность.

У вас USB3? Имеет смысл на такой же интерфейс подключать?

7 Ответ от granichnikov

  • granichnikov
  • Участник
  • Неактивен
  • Зарегистрирован: 02-08-2023
  • Сообщений: 15

Re: Ограничения в режиме шлюза

Константин, CANNY пишет:

Правильно ли терминирована шина?

Да, терминация резисторами помогла, как минимум при первичной беглой проверке. Теперь есть возможность использовать отбор для фильтрации на шлюзе.

Спасибо

8 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,892

Re: Ограничения в режиме шлюза

granichnikov пишет:

У вас USB3? Имеет смысл на такой же интерфейс подключать?

У нас USB 1.1 или 2.0 в зависимости от модификации.
Подключать можно к USB 1.1/2.0/3  - на производительность это не повлияет
