1 Тема от Declarius (27-01-2021 14:06:21 отредактировано Declarius)

  • Declarius
  • Участник
  • Неактивен
  • Зарегистрирован: 18-05-2020
  • Сообщений: 10

Тема: Передача нескольких сообщений CAN

Добрый день.

Задача такая:

При появлении на канале 0 минуса отправлять в шину сообщение на скорости 250 kb по адресу
0x0c010306  FF FF FF E0 F3 FF FF FC c периодичностью 1раз в 50 мс.
При появлении минуса на канале 1 подменять D3 D2 в сообщении на FF FC
При появлении минуса на канале 2 подменять D3 D2 в сообщении на FF 7D
При появлении минуса на канале 3 подменять D3 D2 в сообщении на FF DF

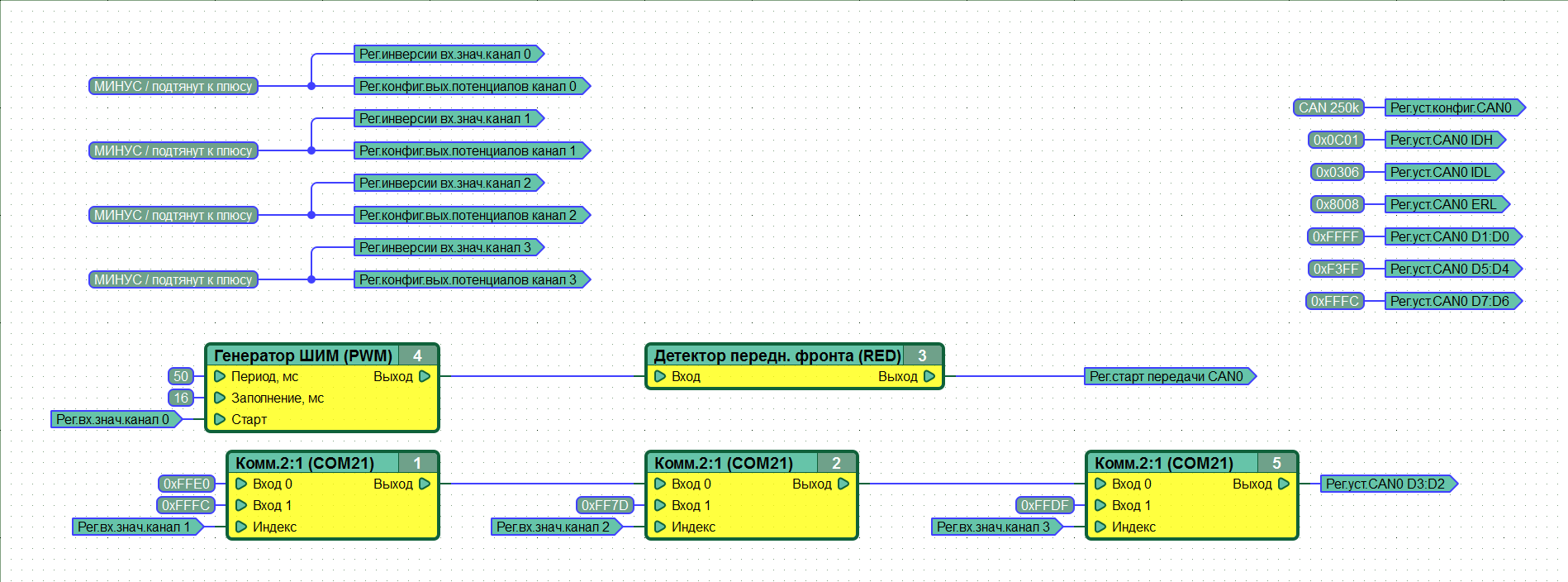

Прошу проверить логику схемы, вдруг я что-то упустил.
Пускаю прибор в сеть результат 0
Сниффер видимо придется собирать, посмотреть что canny в сеть выдает.

Вложений в сообщении

Иконка вложения can4.png 79.01 кб, скачивался 79 раз, последний раз 2021-01-27

Иконка вложения АКПП без диодов.cfd 3.13 кб, скачивался 198 раз, последний раз 2021-01-27

2 Ответ от Declarius

  • Declarius
  • Участник
  • Неактивен
  • Зарегистрирован: 18-05-2020
  • Сообщений: 10

Re: Передача нескольких сообщений CAN

Declarius пишет:

Добрый день.

Задача такая:

При появлении на канале 0 минуса отправлять в шину сообщение на скорости 250 kb по адресу
0x0c010306  FF FF FF E0 F3 FF FF FC c периодичностью 1раз в 50 мс.
При появлении минуса на канале 1 подменять D3 D2 в сообщении на FF FC
При появлении минуса на канале 2 подменять D3 D2 в сообщении на FF 7D
При появлении минуса на канале 3 подменять D3 D2 в сообщении на FF DF

Сам спросил и сам ответил.
Собрал сниффер и увидел, что диаграмма работает.
Может кому-то пригодится.

3 Ответ от Константин, CANNY

  • Константин, CANNY
  • Константин, CANNY
  • Administrator
  • Неактивен
  • Зарегистрирован: 19-02-2013
  • Сообщений: 1,890

Re: Передача нескольких сообщений CAN

Declarius пишет:

Может кому-то пригодится.

Спасибо!
