День добрый. Помогите пожалуйста. Запустил штатные кнопки по шине LIN, а обратно команды с кнопок не могу получить, подскажите что делаю не так?
217 TEST — 2.cfd 4.63 кб, скачивался 100 раз, последний раз 2023-02-27
Похоже, входы "Триггера D" #14 перепутаны местами
Спасибо, не помогло, как говорится читай матчасть.
Трейс кнопок.
трейс кнопки.txt 17.29 кб, скачивался 109 раз, последний раз 2023-02-27
Похоже, вы неправильно применяете операцию "Побитовое И".
Это одна из базовых логических операций, в сети масса информации о том как она работает.
Например: https://forum.canny.ru/viewtopic.php?pid=10520#p10520
Кроме того, пожалуйста, внимательно прочитайте данную статью: https://canny.ru/docs/tips_tricks/solut … ents_tips/
Уверен, это облегчит вам дальнейшую разработку вашего решения.
Добрый день, подскажите пожалуйста, выход аналоговых команд хочу сопроводить кратким зажиганием светодиода на плате для каждого выхода, на схеме при проверке не даёт дублировать светодиод. Спасибо.
Спасибо.
Про регистр понятно, что нельзя назначить. Я имел ввиду, на каждую команду с разных кнопок моргал штатный светодиод, показывая что команда выходит из контролера, сигнал масса короткий.
Про регистр понятно, что нельзя назначить. Я имел ввиду, на каждую команду с разных кнопок моргал штатный светодиод
Штатный светодиод управляется через регистр включения штатного светодиода.
Не вполне понятно что именно вы пытаетесь сделать и каким образом.
Приложите пожалуйста диаграмму в которой попытались сделать то, что вам нужно, которую вы проверили в симуляторе и убедились, что она работает именно так, как вы задумали, но она не заработала в контроллере.
6 кнопок, нажимаю на кнопку 1 выходит масса и на эту же длительность нажатия кнопки загорается светодиод.
2 TEST — 2.cfd 11.92 кб, скачивался 101 раз, последний раз 2023-03-03
В симуляторе эта диаграмма не запускается и сообщает об ошибке.
Причина ошибки рассмотрена в документации по ссылке которую я давал выше: https://canny.ru/docs/faq/#sec--faq-poc … znacheniya
Если на выходе триггера №16 появится например "1", а на выходе триггера № 20 в то же время появится "0", то какое значение должно попасть на вход Задержки №15 ?

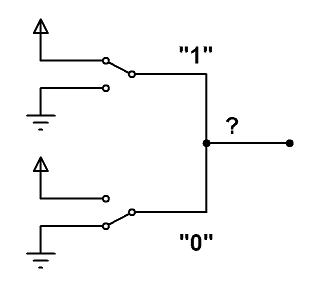

Эквивалентная электрическая схема в этом случае будет выглядеть так:
2in1.png 5.52 кб, скачивался 80 раз, последний раз 2023-03-03
Как вариант решение проблемы
2 TEST — 2.cfd 12.64 кб, скачивался 102 раз, последний раз 2023-03-03
Как вариант решение проблемы
Необходимое пояснение: https://canny.ru/docs/tips_tricks/polyadic_logical_or/
Как вариант решение проблемы
Спасибо. То что нужно1.Проверил в железе, все работает.
wertyh2003 пишет:Как вариант решение проблемы
Необходимое пояснение: https://canny.ru/docs/tips_tricks/polyadic_logical_or/
Спасибо!!!!
Как вариант решение проблемы
А еще вопросик, как теперь добавить команду со входа 0 в шину Lin, у меня отправляется команда 00СA 0008 0004 0064 0000 6400 постоянно. А нужно когда на входе 0 появляется 1, нужно отправлять команду 00СA 0008 0004 0064 0000 6410
)))
Всё заработало.
