Тема: Хочу подключить CANNY 7.2 Gamma по CANу к дисплею WL0F00101000JGAAASA0

Добрый день.
Хочу подключить CANNY 7.2 Gamma по CANу к дисплею WL0F00101000JGAAASA00.

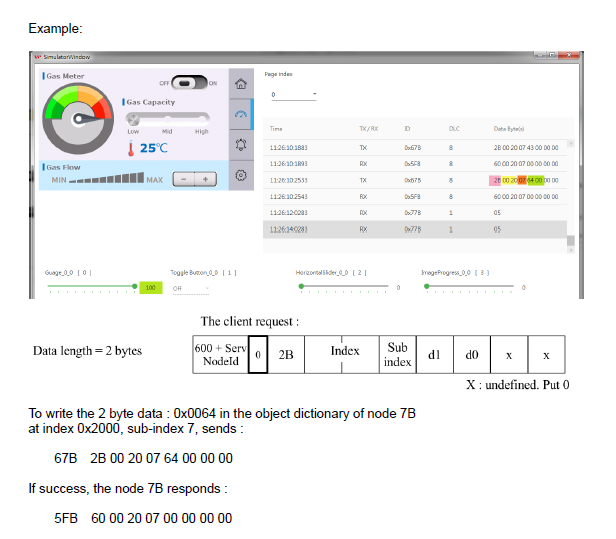

Требуемый формат посылки - описание из даташита ниже.
To write the 2 byte data : 0x0064 in the object dictionary of node 7B
at index 0x2000, sub-index 7, sends :
67B 2B 00 20 07 64 00 00 00
If success, the node 7B responds :
5FB 60 00 20 07 00 00 00 00

Хотелось бы уточнить, правильная ли моя конфигурация для отправки данной в примере посылки?
CAN IDH - 0x67B
CAN IDL - 0x2007
CAN ERL - 0x8002
CAN D1:D0 - 0x0064

Модераторское: вынесено в отдельную тему (см.правила форума)

Вложений в сообщении

Пример КАН дисплея.png, 73.79 кб, 616 x 539
Пример КАН дисплея.png 73.79 кб, скачивался 92 раз, последний раз 2022-12-23

2 Ответ от AlexN

  • AlexN
  • Активный участник
  • Неактивен
  • Зарегистрирован: 25-07-2014
  • Сообщений: 149

Re: Хочу подключить CANNY 7.2 Gamma по CANу к дисплею WL0F00101000JGAAASA0

Неправильная

3 Ответ от Fakeloid

  • Fakeloid
  • Участник
  • Неактивен
  • Зарегистрирован: 23-12-2022
  • Сообщений: 18

Re: Хочу подключить CANNY 7.2 Gamma по CANу к дисплею WL0F00101000JGAAASA0

Подскажите, пожалуйста, как правильно.

4 Ответ от AlexN (23-12-2022 20:50:02 отредактировано AlexN)

  • AlexN
  • Активный участник
  • Неактивен
  • Зарегистрирован: 25-07-2014
  • Сообщений: 149

Re: Хочу подключить CANNY 7.2 Gamma по CANу к дисплею WL0F00101000JGAAASA0

Ну тут я вижу два пути и оба правильные.

Можно сначала в документацию заглянуть да примеры посмотреть. Взять какой нибудь подходящий да переделать под себя. Запустить его и проверить в работе. Если не заработал снова в документацию заглянуть и к контроллеру и к дисплею. А уж если опять не заработал то приложить диаграмму вместе с логом проверки и задать вопрос конкретный. Дескать вот вижу в логе такую цифру в документации другую в диаграмме третью. Пробовал в диаграмме менять - не меняется.

А можно в раздел специальный на форуме написать дескать надо чтоб оно работало а я отдыхал. Деньги есть.

5 Ответ от Михась (24-12-2022 03:00:15 отредактировано Михась)

  • Михась
  • Активный участник
  • Неактивен
  • Зарегистрирован: 14-02-2020
  • Сообщений: 37

Re: Хочу подключить CANNY 7.2 Gamma по CANу к дисплею WL0F00101000JGAAASA0

Fakeloid пишет:

Подскажите, пожалуйста, как правильно.


не обращайте внимания.

CAN IDH - вам не нужен

Попробуйте
CAN IDL - 67B
CAN ERL - 8
CAN D1:D0 - 002b
CAN D3:D2 - 0720
CAN D5:D4 - 0064
CAN D7:D6 - 0000

Вы подскажите мне, а где вам удалось купить Canny Gamma? его нет нигде и производитель не продает. На сайте, где указаны как партнеры - у них нет и не будет. А контроллер очень интересный, хотелось бы такой...

6 Ответ от Fakeloid (26-12-2022 11:06:01 отредактировано Fakeloid)

  • Fakeloid
  • Участник
  • Неактивен
  • Зарегистрирован: 23-12-2022
  • Сообщений: 18

Re: Хочу подключить CANNY 7.2 Gamma по CANу к дисплею WL0F00101000JGAAASA0

Спасибо , Михась.

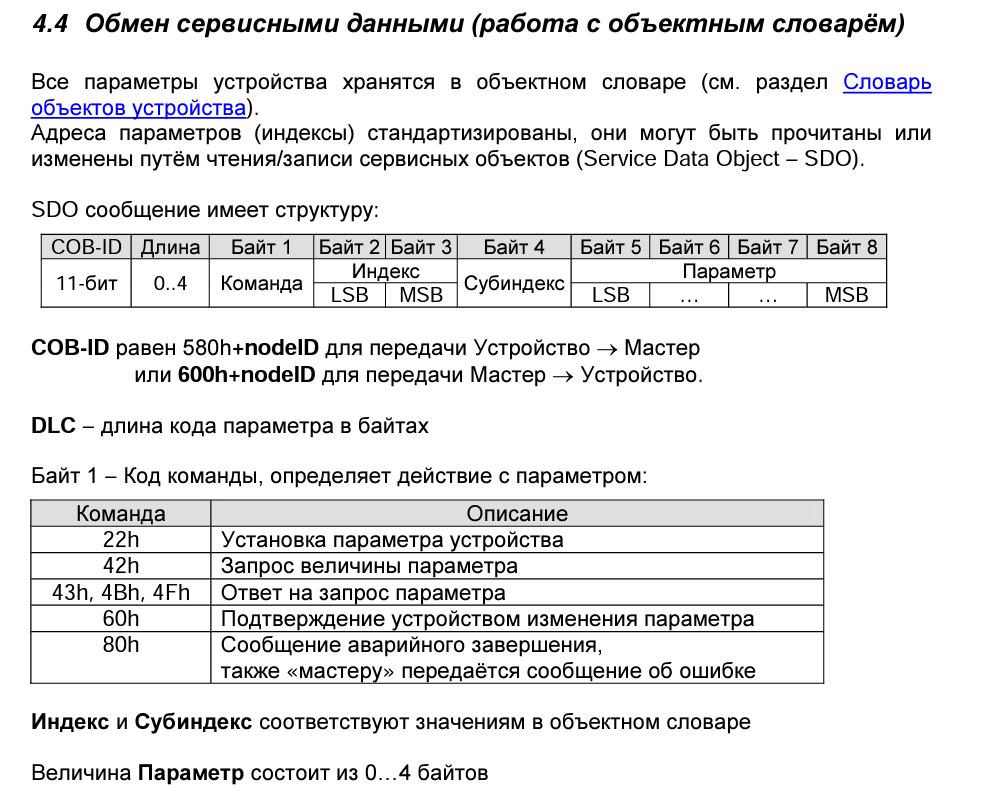

Вот в качестве подтверждения ваших слов нашел еще инфу на формирование посылки CANopen SDO (см. в приложении) - может кому будет полезно.
По поводу CANNY GAMMA - я имел ввиду CANNY 7.2 Gamma (ссылки кидать нельзя но на кэнни ру их без проблем можно найти). Вроде заказал их без проблем.

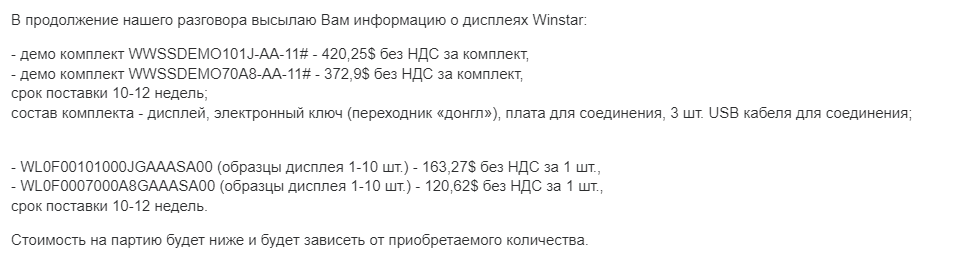

Или вы имели ввиду дисплей WL0F00101000JGAAASA00? Я сделал запрос на сайте винстар.ком - со мной через какое-то время связался региональный менеджер и предоставил вот такую инфу(см. приложение)

Вложений в сообщении

Иконка вложения CANopen SDO.png 139.6 кб, скачивался 35 раз, последний раз 2022-12-26

Иконка вложения CANopen SDO.png 139.6 кб, скачивался 34 раз, последний раз 2022-12-26

Иконка вложения Инфа по дисплеям.png 23.84 кб, скачивался 46 раз, последний раз 2022-12-26

7 Ответ от Михась

  • Михась
  • Активный участник
  • Неактивен
  • Зарегистрирован: 14-02-2020
  • Сообщений: 37

Re: Хочу подключить CANNY 7.2 Gamma по CANу к дисплею WL0F00101000JGAAASA0

Fakeloid пишет:

Спасибо , Михась.

По поводу CANNY GAMMA - я имел ввиду CANNY 7.2 Gamma (ссылки кидать нельзя но на кэнни ру их без проблем можно найти). Вроде заказал их без проблем.

да я про canny 7.2 gamma. заказать их у партнеров кэнни не смог  - на сайте в разделе "где купить" (у них такого нет в прайсе), а кенни физ.лицам не продает. Ладно, буду искать где эту гамму можно заказать.

Вам удачи, контроллеры кэнни очень интересные!
